Verwandte Anleitungen für GEZE GCER 300 Light
Inhaltszusammenfassung für GEZE GCER 300 Light

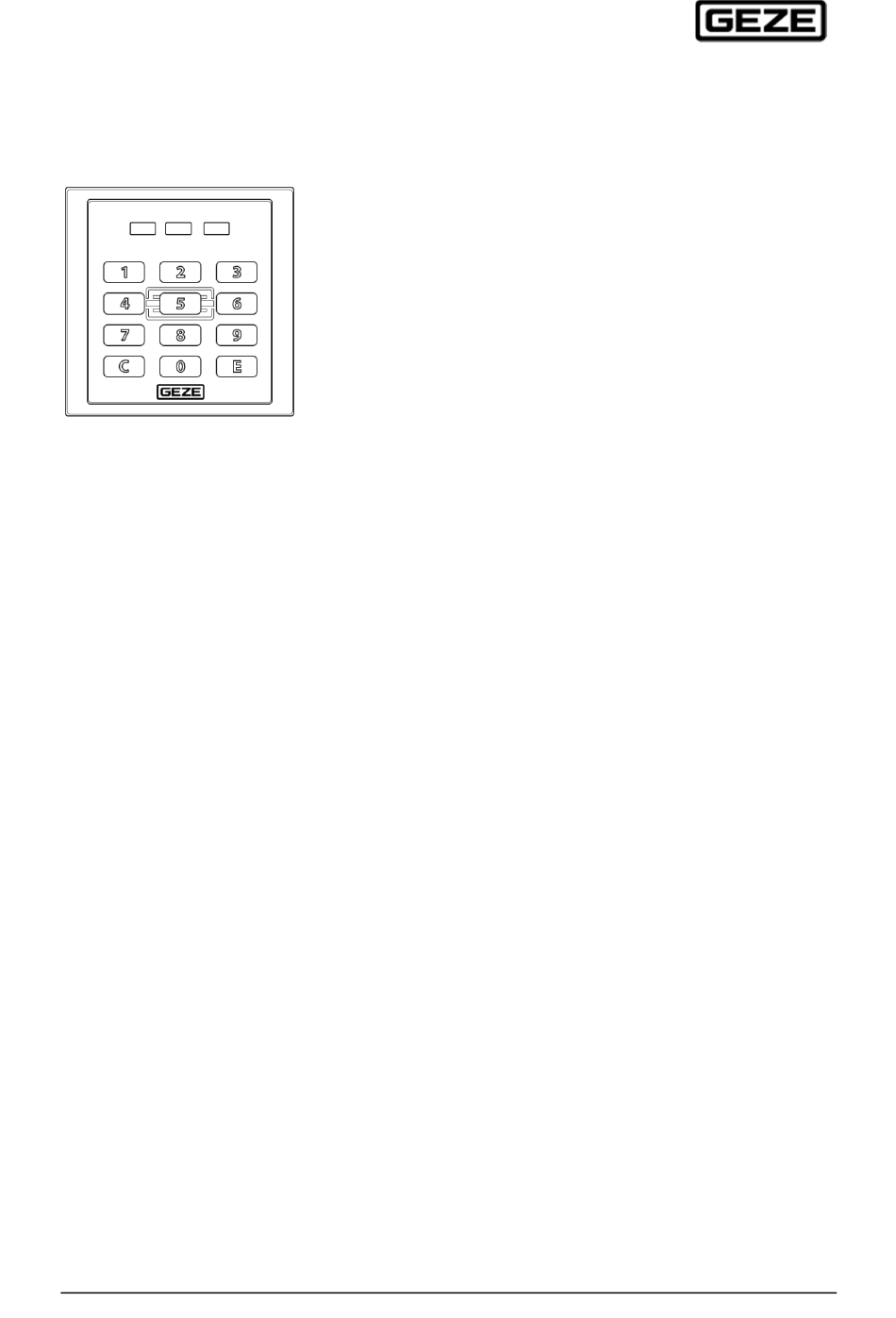

- Seite 1 GCER 300 Light DE Benutzerhandbuch 186038-00_GCER300-Light_Benutzerhandbuch_20200514...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Symbole und Darstellungsmittel Produkthaftung Sicherheitshinweise Lieferumfang Produktbeschreibung Montage und Anschluss Inbetriebnahme Masterkarten initialisieren Neuen Ausweis oder PIN einlernen für Kurzzeitfreigabe - Mode [1] Einzelnen Ausweis oder PIN löschen - Mode [13] Türfreigabezeit einstellen - Mode [3] System Reset - Alle Ausweise und PINs löschen - Mode [1357] Masterkarten nach Reset neu initialisieren Beschreibung der LED Funktionen Technische Daten... -
Seite 3: Symbole Und Darstellungsmittel
Bei der Leitungsverlegung müssen die Normen VDE 0100 und VDE 0815 beachtet werden. Mit Ihrem GEZE GCER 300 Light haben Sie 2 Masterkarten erhalten. Die Masterkarten die- nen der sicheren Verwaltung des Systems. Nur der Inhaber der Masterkarten kann Zutritts- berechtigungen anlegen und auch wieder löschen - deshalb ist die sichere Verwahrung der... -
Seite 4: Produktbeschreibung
5 Produktbeschreibung Der GEZE GCER 300 Light ist ein RFID Leser (13,56 MHz Bereich, ISO14443A) mit einem integrierten Relaisausgang zur Steuerung einer Tür im gesicherten Innenbereich. Über die Tastatur kann zudem der Einsatz als Zahlencodeschloss erfolgen. Mit den zum System zugehörigen Masterkarten lassen sich Zutrittsberechtigungen schnell und einfach anlegen sowie auch wieder löschen. - Seite 5 Anschluss Die Verdrahtung des GCER 300 Light RFID Lesers muss im spannungslosen Zustand erfolgen, d.h. die Betriebsspannung darf erst nach vollständiger Montage eingeschaltet werden. Der GCER 300 Light RFID Leser ist im gesicherten Innenbereich zu installieren. Die Zeichnungen wurden mit größtmöglicher Sorgfalt erstellt und entsprechen dem Entwicklungs-, Planungs- und Kenntnisstand des Zeichnungsdatums bzw.
-
Seite 6: Inbetriebnahme
7 Inbetriebnahme Die erfolgreiche Bereitschaft des Systems wird nach Anschluss der Spannungsversorgung am GCER 300 Light RFID Leser durch das dauerhafte gelbe Leuchten der mittleren LED signali- siert. Das System erkennt nur RFID-Ausweismedien im 13,56 MHz Bereich, ISO14443A !!! Bitte achten Sie darauf, dass Ausweise und PINs für jeden Leser einzeln eingelernt wer- den müssen. -
Seite 7: Neuen Ausweis Oder Pin Einlernen Für Kurzzeitfreigabe - Mode [1]
7.2 Neuen Ausweis oder PIN einlernen für Kurzzeitfreigabe - Mode [1] Funktion Aktion Rückmeldung „ Masterkarte kurz vor den Leser halten § Akustisches Signal [1x Beep] Neuen § Gelbe LED blinkt langsam Ausweis (ca. 1 sec.) „ Eingabe der Modus-Nr. §... -
Seite 8: System Reset - Alle Ausweise Und Pins Löschen - Mode [1357]
7.5 System Reset - Alle Ausweise und PINs löschen - Mode [1357] Der System Reset löscht alle angelegten Ausweise und PINs sowie die Masterkarten. Nach dem System Reset muss das System neu initialisiert und die Masterkarten neu angelernt werden! Funktion Aktion Rückmeldung 1 „... -
Seite 9: Beschreibung Der Led Funktionen
Voralarm RESET langsam wird = LED an | „-“ = LED aus 8 Technische Daten Ident.-Nr.: 185710 Gerätebezeichnung: GEZE GCER 300 Light Funktion: Türsteuerung und Türüberwachung Anzahl max. zu verwaltender Personen Montage: Einfache Unter-/Aufputzmontage Anschlussart: Federleisten steckbar Hauptmaße [mm] (B x H x T):... -
Seite 10: Generelle Informationen
9 Generelle Informationen Lesedistanz Die normale Lesedistanz ist abhängig vom jeweiligen Lesesystem, von der Einbauumgebung und von der Datenträgerausführung. Angaben zu den jeweiligen Lesedistanzen in optimaler Einbauumgebung (metallfreie Umgebung) entnehmen Sie bitte dem jeweiligen Datenblatt des Lesers. Bei direkter Mon- tage des Lesers auf Metall kann sich die Lesedistanz geringfügig reduzieren Beeinflussung (Verminderung) der Lesedistanz Eine Beeinflussung der Lesedistanz kann verschiedenste Ursachen haben. -
Seite 11: Berechtigungsmatrix
Reinigungsmittel verwenden, die auf mechanischer Basis wirken (z. B. Scheuermilch Scheuer- schwamm). Reinigung mit weichem, feuchtem Tuch. Nur klares Wasser verwenden. 11 Berechtigungsmatrix Personen-Nr. Vor-/Nachname Ausweisnummer alternativ PIN 001 – 200 … 186038-00_GCER300-Light_Benutzerhandbuch_20200514...
