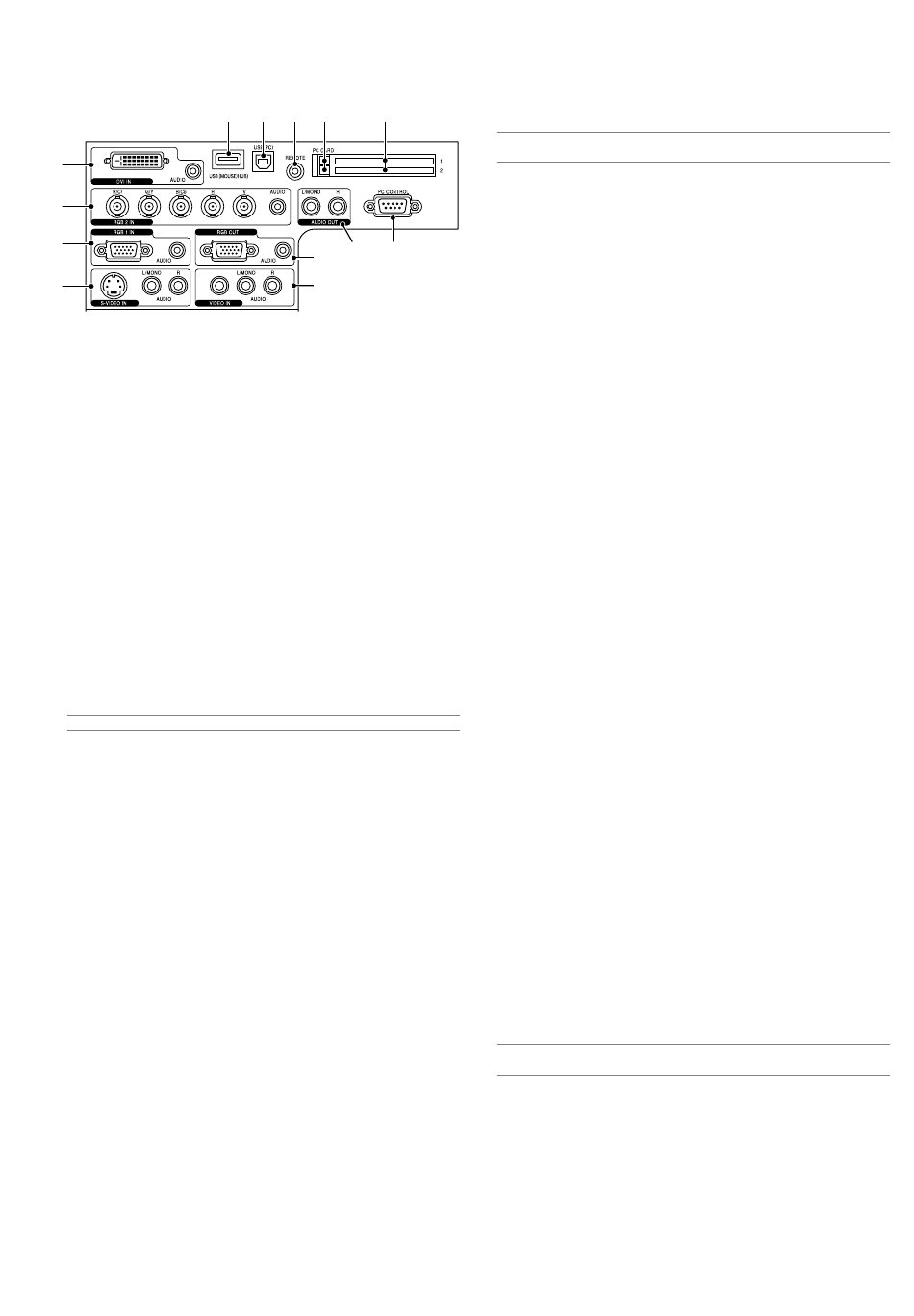

Ausstattung der Anschlussleiste
3
2
1
5
1. RGB1 IN/Komponenten-Eingangsanschluss (Mini D-Sub, 15polig)
Schließen Sie hier Ihren Computer oder ein anderes analoges RGB-
Gerät an, beispielsweise einen IBM-kompatiblen PC oder einen
Macintosh. Schließen Sie Ihren Computer mit dem mitgelieferten
RGB-Kabel an. Dieser Anschluss dient auch als Komponenten-
Eingangsanschluss, der Ihnen erlaubt, einen Komponenten-Video-
Ausgang von einem Komponenten-Gerät wie z.B. einem DVD-Player
anzuschließen. Dieser Anschluss unterstützt auch das SCART-
Ausgangssignal. Einzelheiten hierzu finden Sie auf Seite G-15.
RGB1 AUDIO-Minibuchse (Stereo Mini)
Schließen Sie hier den Audio-Ausgang Ihres an RGB1 IN
angeschlossenen Computers oder DVD-Players an. Sie benötigen
dafür ein handelsübliches Audiokabel.
2. RGB2 IN/Komponenten-Eingangsanschlüsse (BNC)
Zur Beschaltung mit den Ausgängen R, G, B, H (Horizontal-Sync)
und V (Vertikal-Sync) eines externen Geräts.
Schließen Sie Geräte mit kombiniertem Sync-Ausgang (SYNC) an
den H/V-Anschluss an.
Bei Verwendung der Helligkeits- und Farbdifferenzsignale von HDTV
und DVD verbinden Sie Pr/Cr mit R, Y mit G und Pb/Cb mit B am
Projektor.
HINWEIS: RGB2 IN unterstützt kein Plug & Play.
RGB2 AUDIO IN-Minibuchse (Stereo Mini)
Schließen Sie hier den Audio-Ausgang Ihres an RGB2 IN
angeschlossenen Computers oder DVD-Players an. Sie benötigen
dafür ein handelsübliches Audiokabel.
3. DVI IN-Anschluss (24polig)
Dieser Anschluss kann für den Signalausgang eines Computers oder
einer anderen Quelle mit DVI-Anschluss verwendet werden.
DVI AUDIO-Minibuchse (Stereo Mini)
Schließen Sie hier den Audio-Ausgang Ihres an DVI IN
angeschlossenen Computers an. Sie benötigen dafür ein
handelsübliches Audiokabel.
4. RGB OUT-Anschluss (Mini D-Sub, 15polig)
Über diesen Anschluss können Sie das Computerbild der RGB1-
bzw. RGB2-Eingangsquelle an einen externen Monitor weiterleiten.
Im Leerlaufmodus wird das analoge RGB-Signal über den RGB OUT-
Anschluss ausgegeben.
Siehe Seiten G-15 und G-46.
RGB AUDIO OUT-Minibuchse (Stereo Mini)
Hier können Sie für die Wiedergabe des Tonsignals Ihres am RGB1-,
RGB2-, oder DVI-Eingang angeschlossenen Computers ein externes
Beschallungssystem anschließen.
Beachten Sie bitte, dass im Leerlauf- und Bereitschaftsmodus kein
Signal an diesem Anschluss anliegt.
8
9 10 13
12
7
11
4
6
5. S-VIDEO IN-Anschluss (Mini DIN, 4polig)
Dieser Anschluss kann mit dem S-Video-Ausgangssignal einer
externen Quelle (Videorekorder usw.) beschaltet werden.
HINWEIS: S-Video liefert leuchtendere Farben und eine höhere Auflösung als
das herkömmliche Signalgemisch.
S-VIDEO AUDIO-Eingangsbuchsen R/L (RCA)
Dies sind die Eingangsbuchsen für den linken und rechten Tonkanal
einer S-Video-Quelle.
6. VIDEO IN-Buchse (RCA)
Hier kann zur Bildprojizierung ein Videorekorder, ein Laser-Disc-Player
oder eine Dokumentenkamera angeschlossen werden.
VIDEO AUDIO-Eingangsbuchsen R/L (RCA)
Dies sind die Eingangsbuchsen für den linken und rechten Tonkanal
einer Video-Quelle.
7. AUDIO OUT-Buchsen R/L (RCA)
Über diese Buchsen kann das Tonsignal der gegenwärtig gewählten
Eingangsquelle (RGB 1, RGB 2, DVI (DIGITAL), Video oder S-Video)
ausgegeben werden.
Der Ausgangspegel dieses Signal wird zusammen mit der Lautstärke
der eingebauten Lautsprecher geregelt.
8. USB-Port (MOUSE/HUB) [Typ A]
Schließen Sie hier eine USB-Maus an. Die Menü- oder Viewer-
Bedienung kann mit der an diesem Port angeschlossenen Maus
durchgeführt werden.
•
Ein Scanner oder PC-Peripheriegerät mit USB-Eignung kann
ebenfalls an diesem Port angeschlossen werden. (USB-Hub-
Funktion)
9. USB-Port (PC) [Typ B]
Verbinden Sie diesen Port über das mitgelieferte USB-Kabel mit dem
USB-Por t (Typ A) Ihres Computers. Sie können dann die
Mausfunktionen Ihres Computers per Fernbedienung steuern. Dieser
Port dient in Verbindung mit der Software Dynamic Image Utility 2.0
auf der mitgelieferten CD-ROM außerdem als PC-Steuerport.
10. REMOTE (Minibuchse)
Schließen
Sie
hier
Fernbedienungskabel an.
11. PC CONTROL-Port (D-Sub, 9polig)
Schließen Sie Ihren PC über ein serielles Kabel an diesen Port an,
um den Projektor steuern zu können. Dies ermöglicht Ihnen das
Steuern Ihres Projektors mit Ihrem PC und dem seriellen
Kommunikationsprotokoll. Um diesen Port nutzen zu können, ist
handelsübliches serielles Crosskabel (RS232C) erforderlich. Sie
können den Projektor auch mit der Software Dynamic Image Utility
2.0 auf der mitgelieferten CD-ROM steuern.
Hierzu müssen Sie zunächst Dynamic Image Utility 2.0 auf Ihrem
Computer installieren. Wenn Sie selbst ein Programm schreiben
möchten, finden Sie die typischen PC-Steuercodes auf Seite G-63.
12. PC CARD-Schlitz 1/2
Hier können Sie eine PC-Karte, eine im Handel erhältliche LAN-Karte
oder die optionale drahtlose LAN-Karte von NEC einstecken.
Es gibt zwei Steckplätze: Schlitz 1 und Schlitz 2.
HINWEIS: Beim Versand wurden zum Schutz Kartenattrappen in die Schlitze
eingesetzt. Entfernen Sie diese Kartenattrappen vor dem Gebrauch.
13. PC CARD-Auswurftaste 1/2
Drücken Sie diese Taste, um die PC-Karte teilweise auszuwerfen.
Jeder Schlitz hat eine eigene Taste: 1 und 2.
G-8
