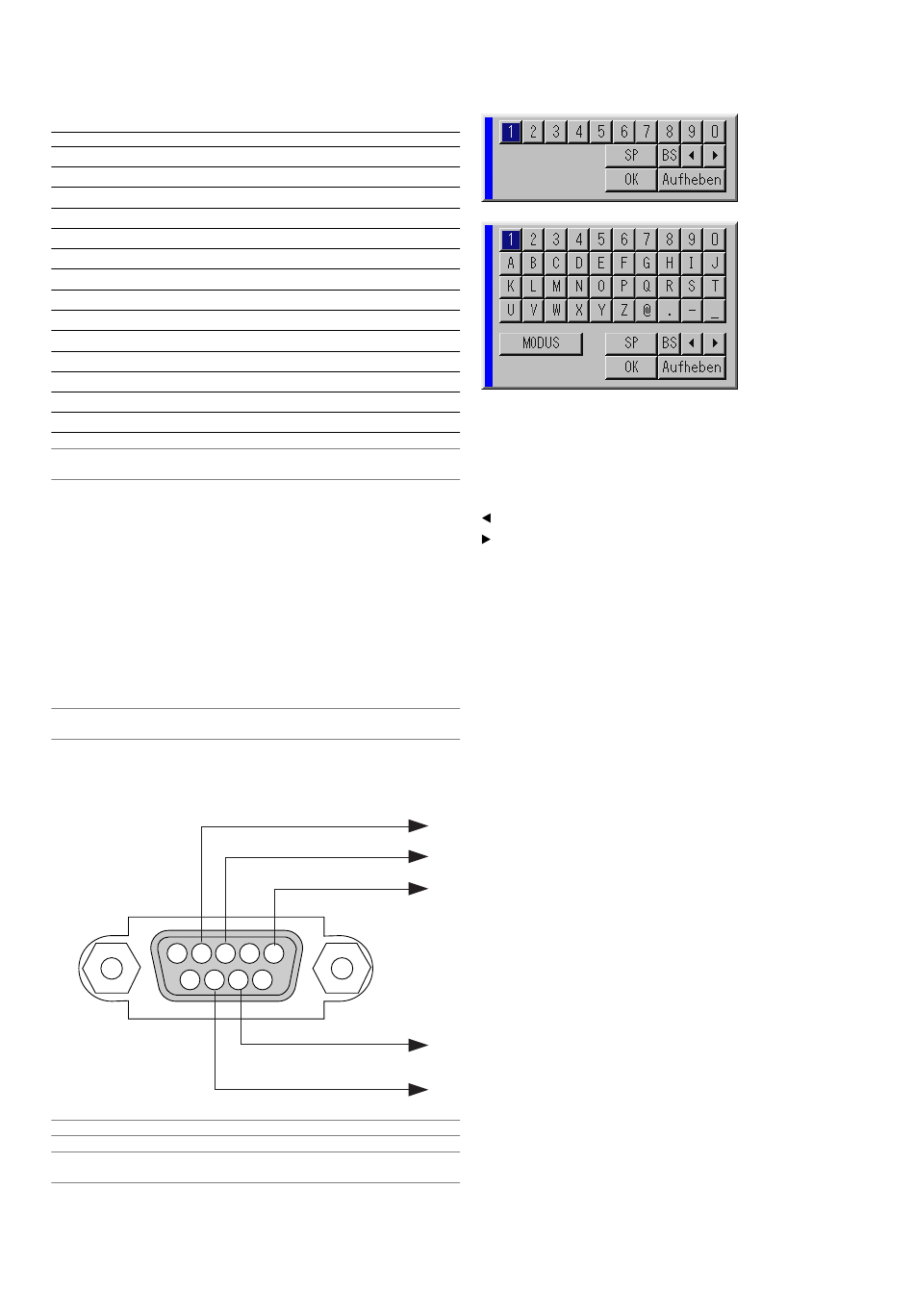

PC-Steuercodes und Kabelverbindung
PC-Steuerbefehle
Funktion
Code-Daten
POWER ON
02H 00H 00H 00H 00H 02H
POWER OFF
02H 01H 00H 00H 00H 03H
INPUT SELECT RGB 1
02H 03H 00H 00H 02H 01H 01H 09H
INPUT SELECT RGB 2
02H 03H 00H 00H 02H 01H 02H 0AH
INPUT SELECT VIDEO
02H 03H 00H 00H 02H 01H 06H 0EH
INPUT SELECT S-VIDEO
02H 03H 00H 00H 02H 01H 0BH 13H
INPUT SELECT DVI (DIGITAL) 02H 03H 00H 00H 02H 01H 1AH 22H
INPUT SELECT VIEWER
02H 03H 00H 00H 02H 01H 1FH 27H
PICTURE MUTE ON
02H 10H 00H 00H 00H 12H
PICTURE MUTE OFF
02H 11H 00H 00H 00H 13H
SOUND MUTE ON
02H 12H 00H 00H 00H 14H
SOUND MUTE OFF
02H 13H 00H 00H 00H 15H
ON SCREEN MUTE ON
02H 14H 00H 00H 00H 16H
ON SCREEN MUTE OFF
02H 15H 00H 00H 00H 17H
HINWEIS: Im Bedarfsfall erhalten Sie bei Ihrem ortsansässigen Händler eine
vollständige Liste aller Steuerbefehle.
Kabelverbindung
Kommunikationsprotokoll
Baudrate .............................. 38400 bps
Datenlänge .......................... 8 Bits
Parität .................................. Keine Parität
Stoppbit ............................... Ein Bit
X ein/aus .............................. Keine
Kommunikationsverfahren ... Vollduplex
HINWEIS: Abhängig vom Gerät ist möglicherweise bei langen Kabelläufen eine
niedrigere Baudrate empfehlenswert.
PC-Steueranschluss (D-SUB 9P)
1
2
3
6
7
HINWEIS: Pins 1, 4, 6 und 9 sind im Inneren des Projektors belegt.
HINWEIS: Überbrücken Sie zur Vereinfachung "Request to Send" und "Clear to
Send" an beiden Kabelenden der Kabelverbindung.
Zum TxD des PC's
Zum RxD des PC's
Zur GND des PC's
4
5
8
9
Zur RTS des PC's
Zur CTS des PC's
Verwendung der Software-Tastatur
1 bis 0 und Zeichen
........................... Zum Eingeben der IP-Adresse oder des
Projektornamens
SP ...................... Zum Einfügen einer Leerstelle
BS ...................... Löscht das vorangehende Zeichen
........................ Kehrt zum vorherigen Zeichen zurück
........................ Rückt zum nächsten Zeichen vor
OK ...................... Führt die Auswahl durch
Aufheben ............ Löscht die Auswahl
Drag bar ............. Verschieben Sie hiermit die Software-Tastatur auf
dem Bildschirm.
MODUS .............. Zur Auswahl eines von drei Modi für alphabetische
Zeichen und Sonderzeichen
G-64
