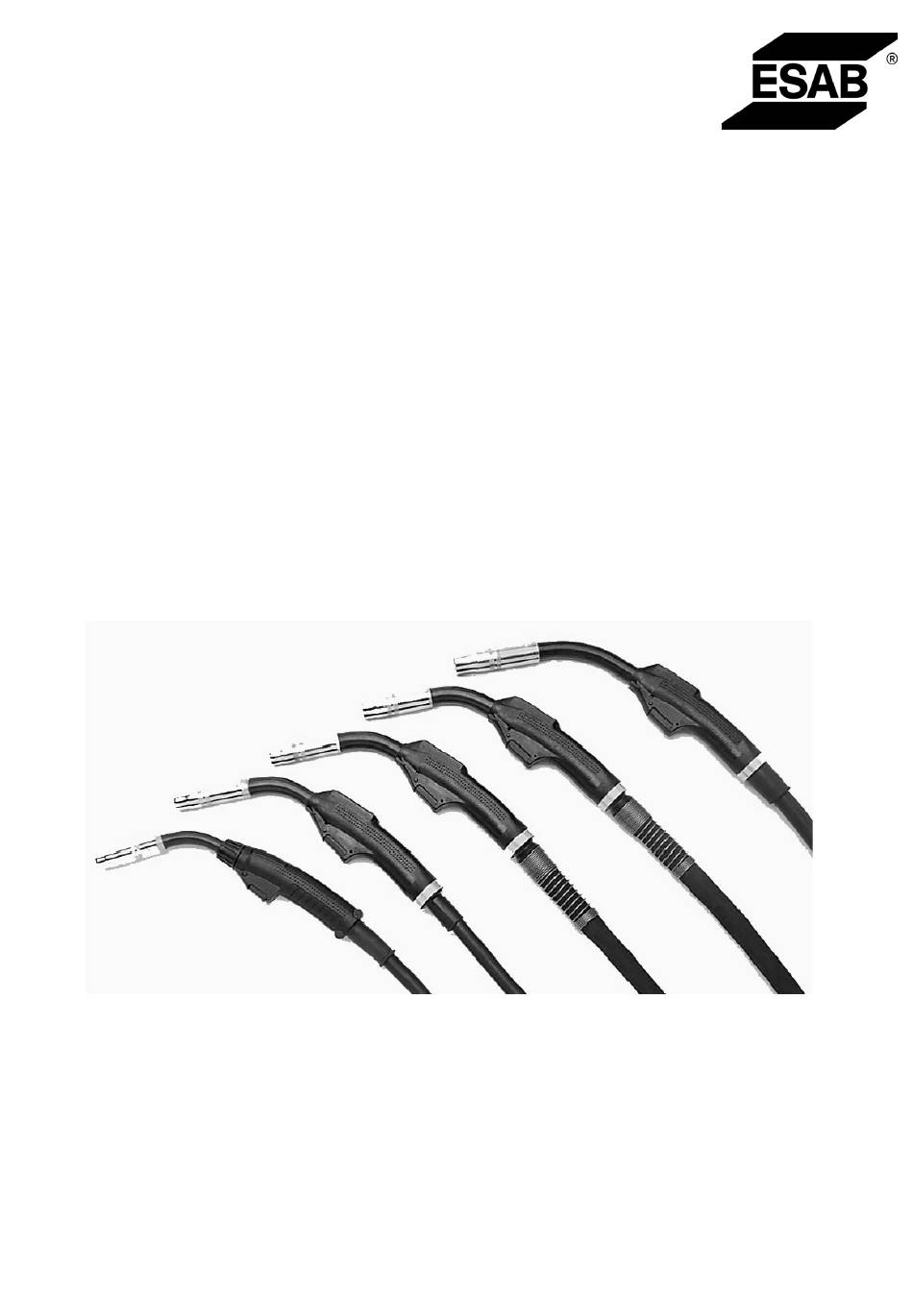

PSF 305, 405, 505,
PSF 405 RS3
PSF 410W- 510W
PSF 410W RS3- 510W RS3
Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Instruction manual
Betriebsanweisung
0458 870 001
010912
Manuel d'instructions
Gebruiksaanwijzing
Instrucciones de uso
Istruzioni per l'uso
Manual de instruções
Valid from manufacturing week 105

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ESAB PSF 305

  • Seite 1 PSF 305, 405, 505, PSF 405 RS3 PSF 410W- 510W PSF 410W RS3- 510W RS3 Bruksanvisning Manuel d’instructions Brugsanvisning Gebruiksaanwijzing Bruksanvisning Instrucciones de uso Käyttöohjeet Istruzioni per l’uso Instruction manual Manual de instruções Betriebsanweisung 0458 870 001 010912 Valid from manufacturing week 105...
  • Seite 2 SVENSKA ..........DANSK .
  • Seite 3 DEUTSCH 1 RICHTLINIE ............2 SICHERHEIT .
  • Seite 4 ESAB Welding Equipment AB, S--695 81 Laxå Schweden, bestätigt hiermit in Eigenverantwortung, daß die Brenner PSF 305, 405, 505, PSF 410W, 510W, PSF 410W RS3, 510W RS3 ab Nummer 105 dem Standard EN 60974--7 gemäß den Bedingungen der Direktive (73/23/EEG).
  • Seite 5: Technische Daten

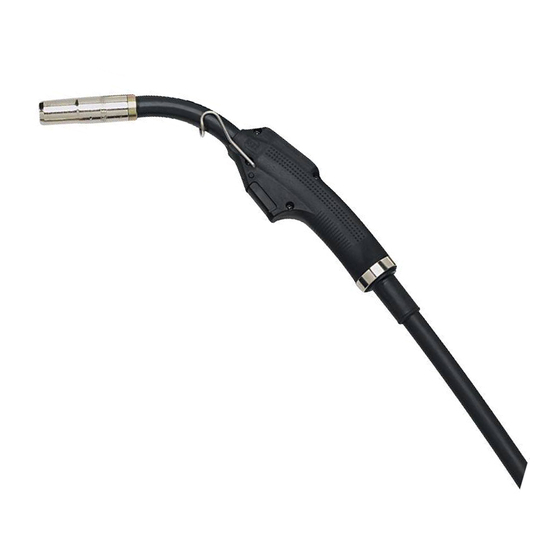

    EINLEITUNG PSF 305, 405 und 505 bilden eine Serie Schweißbrenner mit Eigenkühlung und in Schwanenhalsaus- führung. PSF 410W und 510W bilden eine Serie Schweißbrenner mit Wasserkühlung und in Schwanenhalsausführung. Die Brennern PSF 405 RS3, 410W RS3 und 510W RS3 haben einen Programmwahlschalter zum Wechsel zwischen voreingestellten Schweißprogrammen.
  • Seite 6 Austausch der Drahtführungen 1. Montage des richtigen Nippels ESAB--Anschluss EURO--Anschluss ACHTUNG! 2 Nippel werden mit jeder Drahtführung geliefert - 1 für ESAB--Anschluss und 1 für EURO--Anschluss. 2. Entfernen von Gashaube und Zwischendüse. 3. Montage der Drahtführung in das Schlauchpaket. a) Anschlussteil im Uhrzeigersinn gegen den Widerstand drehen b) Drahtführung rastet ein...
  • Seite 7 Beim Schneiden muss der Schweißbrenner ausgestreckt und die Drahtführung komplett in den hinteren Anschluss eingeschoben sein. Die Drahtführung mit einem Kontaktdüsenabstand von “X” gemäß nachfolgender Tabelle zuschneiden. Schweißbrenner Länge Adapter Maß X PSF 305 3.0 m 0366 394 001 21 mm PSF 305 4.5 m 0366 394 001...
  • Seite 8: Betrieb

    Das Drahtende darf beim Einführen in die Drahtführung keinen scharfen Rand haben. Besonders wichtig ist dies bei Drahtführungen auf Teflonbasis. ERSATZTEILE UND ZUBEHÖR PSF 305/405/505/405 RS3, PSF 410W/510W/410W RS3/510W RS3 ist lt. dem internatio- nalen und europäische Standards IEC/EN 60974- -7 und EN 60974- -7 konstruiert und überprüft.
