6.3 Ajuste del caudal de dosificación
6.3.1 Aumento del caudal de dosificación

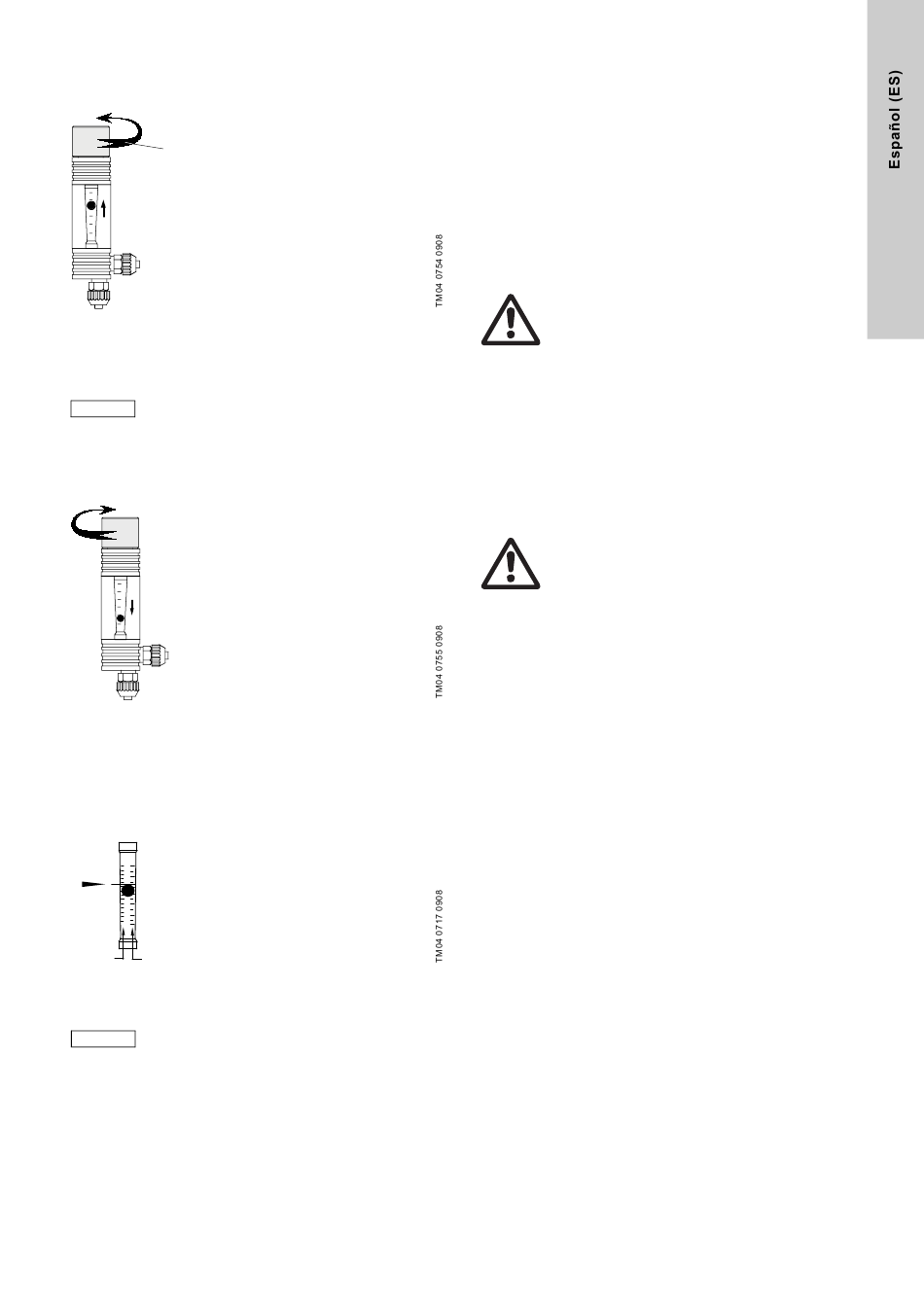

Fig. 27 Aumento del caudal de dosificación
Gire el mando de regulación de la válvula dosificadora lenta-
mente hacia la derecha.
No desenrosque el mando de regulación. No siga
Precaución
girando el mando tras haber alcanzado el caudal de
dosificación máximo.
6.3.2 Disminución del caudal de dosificación
Gire el mando de regulación de la válvula dosificadora lenta-
mente hacia la izquierda.
Fig. 28 Disminución del caudal de dosificación
6.4 Lectura del caudal de dosificación
Lea el caudal de dosificación con la parte superior del flotador.
lbs/day
g/h
Fig. 29 Lectura del caudal de dosificación
La escala del tubo medidor está ajustada para una
temperatura de gas de 20 °C. En caso de que la tem-

Nota

peratura efectiva sea muy distinta, el caudal de dosi-
ficación podría diferir del valor que se muestra.
6.5 Encendido
Cierre la válvula dosificadora.
Abra la válvula de aislamiento de la unidad de inyección.
Abra las válvulas de agua motriz.
Conecte la alimentación de agua motriz al inyector.
Abra la válvula del cilindro de gas.
Abra lentamente la válvula dosificadora hasta que el flotador
del tubo medidor muestre el caudal de gas deseado.
6.6 Apagado

6.6.1 Parada de emergencia

En caso de escape de gas

Advertencia

Abandone inmediatamente el recinto en caso de
escape de gas y póngase un equipo de protección.
Ponga en marcha las medidas correctoras.
Abandone inmediatamente el recinto.
Ponga en marcha las medidas correctoras conforme a las pre-
cauciones de seguridad locales.
En caso de fugas pequeñas
Póngase un equipo de protección.
Cierre inmediatamente la válvula del cilindro.
Deje que el sistema funcione hasta que se evacue el cloro de
todos los componentes.
Desconecte el sistema como se describe a continuación.
Advertencia
Las reparaciones de los componentes de este sis-
tema sólo puede llevarlas a cabo personal autori-
zado.
6.6.2 Desconexión con el sistema en funcionamiento
Cierre la válvula del cilindro.
Deje que el sistema funcione hasta que el tubo medidor no
indique circulación de gas.
Cierre la válvula dosificadora.
Desconecte la alimentación de agua motriz al inyector.
Cierre las válvulas de agua motriz.
Cierre la válvula de aislamiento de la unidad de inyección.
73
