3.4 Dados eléctricos para o VGA-113
3.4.1 Servomotor com entrada de corrente
Servomotor
Entrada de corrente
Tempo de actuação 0-100 %
Consumo de energia
Grau de protecção
Temperatura ambiente per-
mitida
Tipo Tensão
VGA-113-XXX/A1, N 230 V (50/60 Hz)
VGA-113-XXX/B1, N 115 V (50/60 Hz)
3.4.2 Servomotor com potenciómetro de feedback
Motor síncrono com interruptores de
Servomotor
limite
Potenciómetro de feed-
Potenciómetro simples
back
Tempo de actuação cerca de 95 s (50 Hz), cerca de 76 s
0-100 % (60 Hz)
Consumo de energia 3 VA
Grau de protecção IP55
Temperatura ambiente
0 °C a +50 °C
permitida
Tipo Tensão
VGA-113-XXX/A2, N 230 V (50/60 Hz)
VGA-113-XXX/B2, N 115 V (50/60 Hz)
Motor síncrono com interruptores
de limite
4-20 mA
cerca de 95 s (50 Hz), cerca de
76 s (60 Hz)
3 VA
IP55
0 °C a +50 °C
Corrente nominal
0,011 A
0,022 A
Corrente nominal
0,011 A
0,022 A
4. Instalação
4.1 Transporte e armazenamento
• Manusear com cuidado, não atirar!
• Local de armazenamento fresco e seco.
4.2 Desembalamento
• Ao desembalar, respeite o seguinte:
– Não deve entrar humidade em peças que entram em con-
tacto com gás!
– Não devem entrar corpos estranhos em peças que entram
em contacto com gás!
• Após o desembalamento, proceda à montagem logo que pos-
sível.
4.3 Instalações comuns
4 2
3

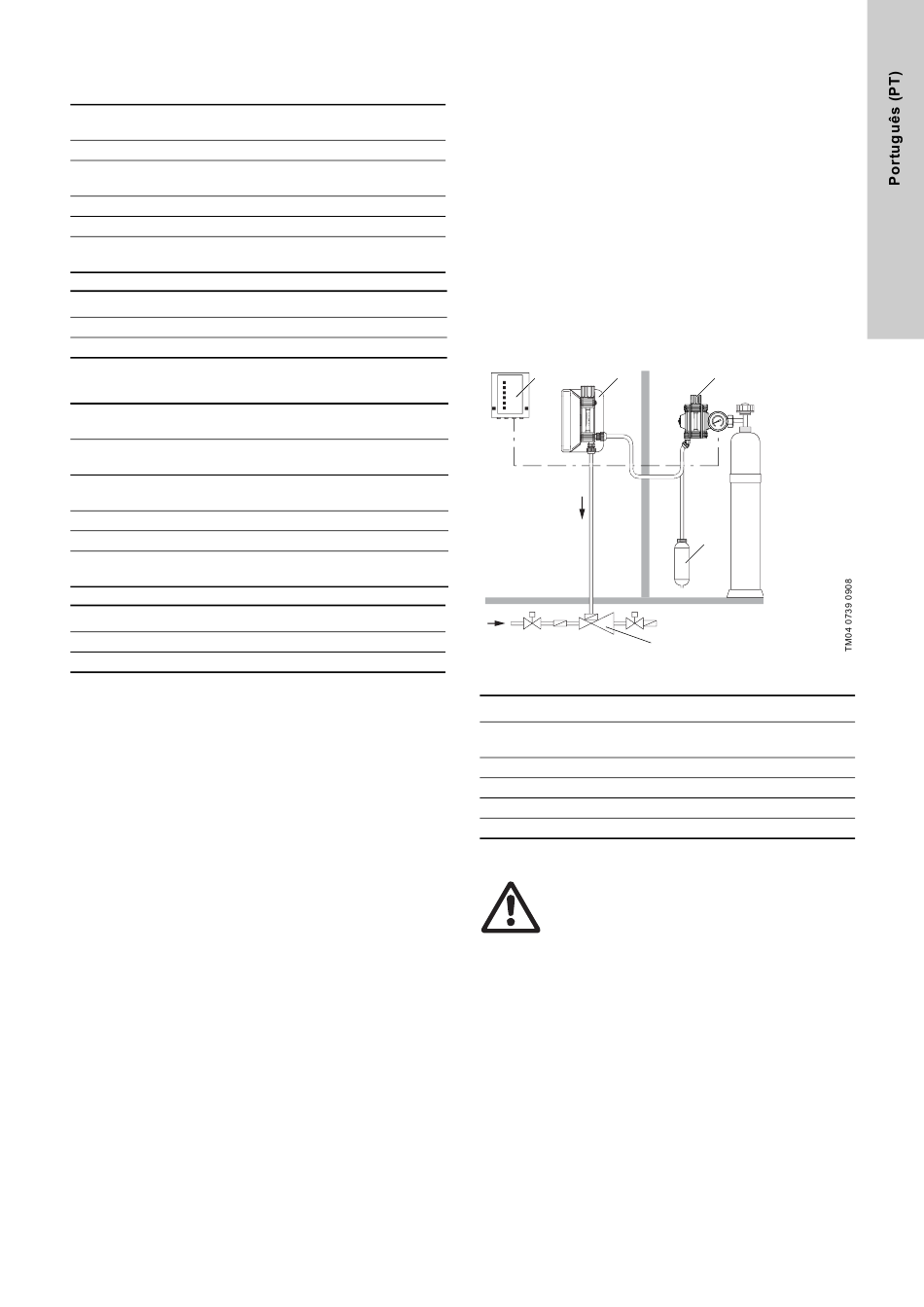

Fig. 15 Regulador de vácuo e regulador de doseamento
Item Descrição
Regulador de vácuo, p. ex. VGA-111 (com manómetro
1
de contacto)
2 Regulador de doseamento VGA -113
3 Injector
5 Visor remoto para a indicação de recipiente vazio
6 Dispositivo de absorção
4.4 Montagem
Aviso
Respeite as informações. Consulte o capítulo
2. Manuseamento de Cloro.
4.4.1 Regulador de doseamento
• Monte o regulador de doseamento na parede.
1
0 bar 16
5
