6. Funcionamento
6.1 Descrição do dispositivo
5
1
2
3
4

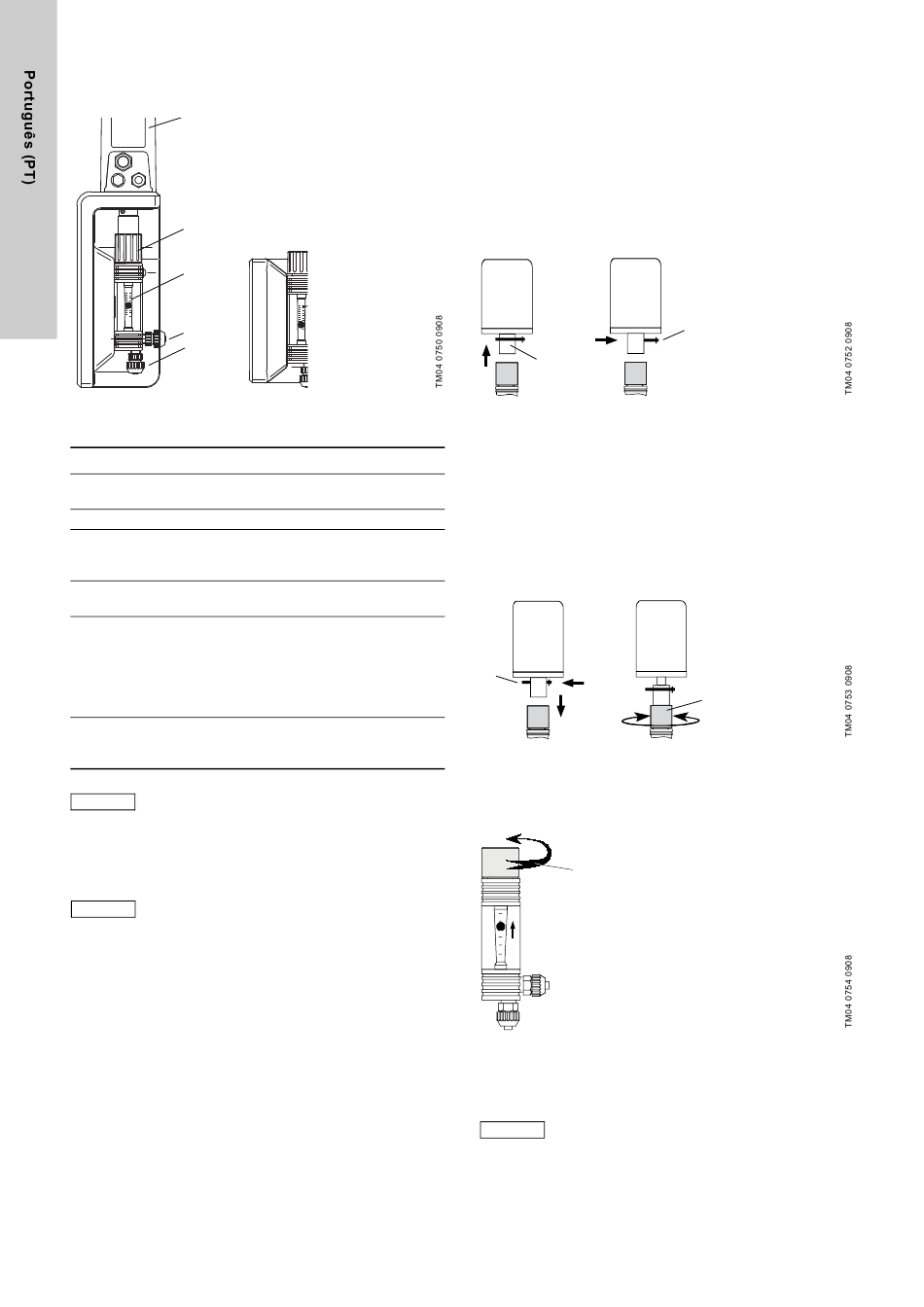

Fig. 24 Regulador de doseamento com servomotor e regula-
dor de doseamento manual
Item Componente
Válvula de controlo
1
do fluxo
2 Tubo de medição
Ligação para a linha
3 de vácuo a partir do
regulador de vácuo
Ligação da linha de
4
vácuo para o injector
opcional:
Regulador da pres-
são diferencial (não
visível)
Apenas para
5 VGA-113 com servo-
motor
A válvula de controlo do fluxo não é uma válvula de
Atenção
bloqueio total!
6.2 Ajuste automático do fluxo de doseamento
Apenas com o servomotor opcional!
Em caso de ajuste automático do fluxo de dosea-
mento, não pode ser efectuado qualquer ajuste na
Nota
unidade de doseamento. Todos os ajustes devem
ser efectuados no dispositivo de controlo.
Respeite o manual do dispositivo de controlo!
146
Descrição
Para o ajuste manual do fluxo de
gás pretendido.
Indica o fluxo de gás real.
Para o ponto de injecção
Para o ponto de injecção
Mantém a diferença das pressões
antes e após a válvula de controlo
do fluxo num valor constante.
O fluxo de doseamento ajustado
permanece constante mesmo
quando o vácuo do injector varia.
Para o ajuste automático do fluxo
de gás pretendido.
6.2.1 Mudar do ajuste automático para o ajuste manual do
fluxo de doseamento; apenas na opção com
servomotor
• Desligue o controlo automático.
• Pressione o acoplamento (1) para cima.
• Desloque a cavilha de retenção (2) ao longo do acoplamento,
até que não seja possível movê-la mais para baixo.
• Agora, o fluxo de doseamento pode ser ajustado manual-
mente.
--> O servomotor está desligado da válvula de controlo do fluxo.
1
Fig. 25 Desligar do servomotor
6.2.2 Mudar do ajuste manual para o ajuste automático do
fluxo de doseamento; apenas na opção com
servomotor
• Desloque a cavilha de retenção (2) para trás.
– Agora, o acoplamento (1) cai.
• Rode o botão de ajuste (3), até que o acoplamento encaixe.
--> Agora, o servomotor está ligado da válvula de controlo do
fluxo.
2
Fig. 26 Ligar ao servomotor
6.3 Ajustar o Fluxo de Doseamento
6.3.1 Aumentar o fluxo de doseamento
Fig. 27 Aumento do fluxo de doseamento
• Rode o botão de ajuste da válvula de controlo do fluxo lenta-
mente para a direita
Não desaparafuse o botão de ajuste. Não continue a
Atenção
rodar o botão quando alcançar o fluxo de dosea-
mento máximo.
2
3
