3.4 VGA-113 için elektriksel veriler
3.4.1 Akım girişi olan servomotor
Sınırlama anahtarları olan senkronize
Servomotor
motor
Akım girişi 4 - 20 mA
Harekete geçme zamanı yaklaşık 95 sn (50 Hz), yaklaşık 76 sn
%0-100 (60 Hz)
Güç tüketimi 3 VA
Koruma sınıfı IP55
İzin verilen ortam
0 °C - +50 °C
sıcaklığı
Tip anahtarı Voltaj
VGA-113-XXX/A1, N 230 V (50/60 Hz)
VGA-113-XXX/B1, N 115 V (50/60 Hz)
3.4.2 Geri besleme potansiyometreli servomotor
Sınırlama anahtarları olan senkronize
Servomotor
motor
Geri besleme
Tek potansiyometre
potansiyometresi
Harekete geçme zamanı yaklaşık 95 sn (50 Hz), yaklaşık 76 sn
%0-100 (60 Hz)
Güç tüketimi 3 VA
Koruma sınıfı IP55
İzin verilen ortam
0 °C - +50 °C
sıcaklığı
Tip anahtarı Voltaj
VGA-113-XXX/A2, N 230 V (50/60 Hz)
VGA-113-XXX/B2, N 115 V (50/60 Hz)
216
4. Kurulum
4.1 Nakliye ve saklama
• Dikkatli taşıyın, atmayın!
• Kuru ve serin yerde saklayın.
4.2 Paketten çıkarma
• Paketten çıkarırken dikkat edin:
– Gaz besleyen parçalar nem almamalıdır!
– Gaz besleyen parçalara yabancı madde girmemelidir!
• Paketten çıkardıktan sonra en kısa sürede monte edin.
4.3 Tipik kurulumlar
Nominal akım
0,011 A
0,022 A
Nominal akım

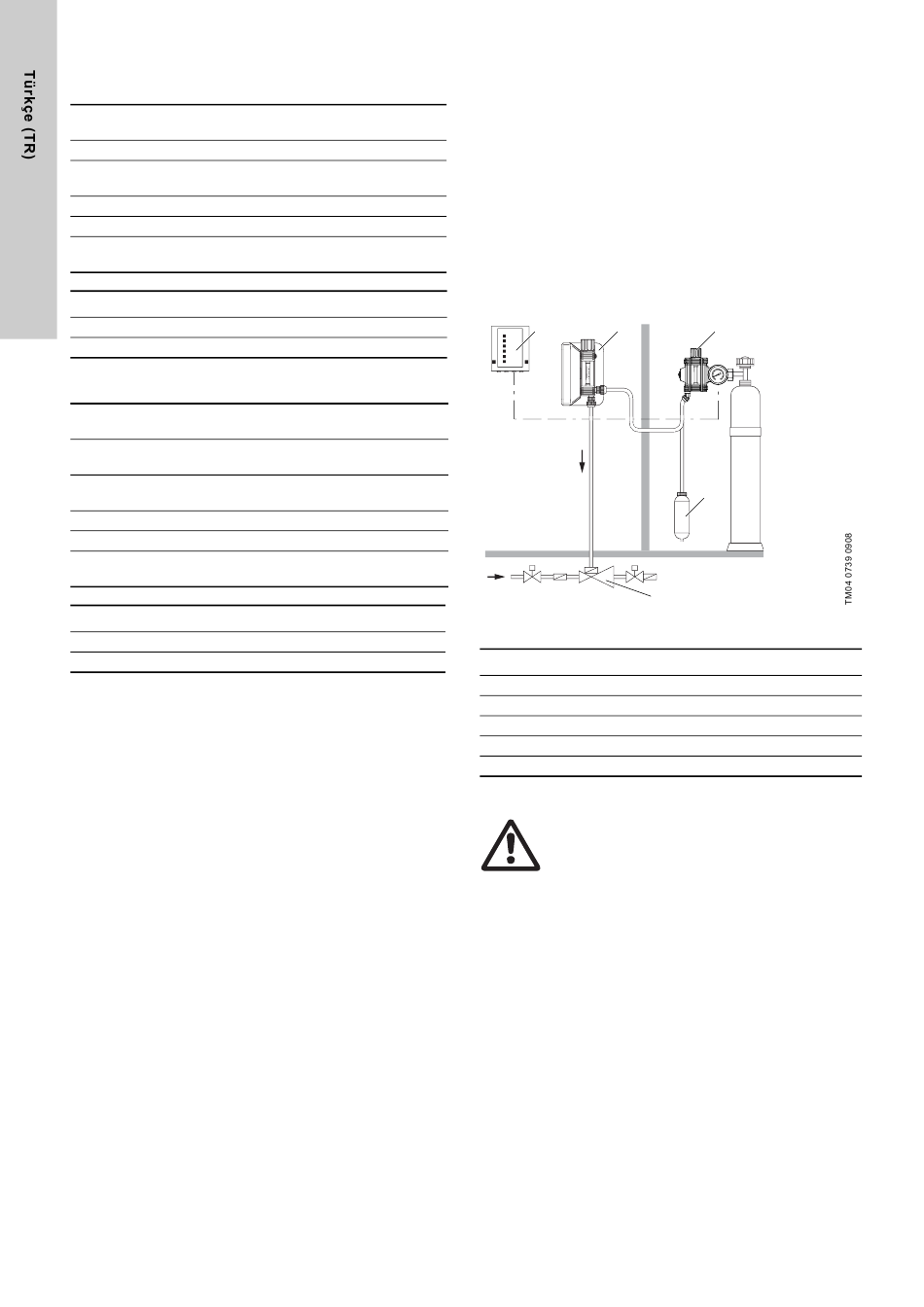

Şekil 15 Vakum regülatörü ve dozlama regülatörü
0,011 A
0,022 A Öğe Açıklama
1
2
3
5
6
4.4 Montaj
4.4.1 Dozlama regülatörü
• Dozlama regülatörünü duvara monte edin.
4 2
3
Vakum regülatörü, örn. VGA-111 (kontaklı basınç ölçer ile)
Dozlama regülatörü VGA-113
Enjektör
Kap boş göstergesi için uzak gösterge
Emilim cihazı
Uyarı
Bilgilere uyun, bkz. Bölüm
1
0
bar 16
5
2. Klorun kullanımı
