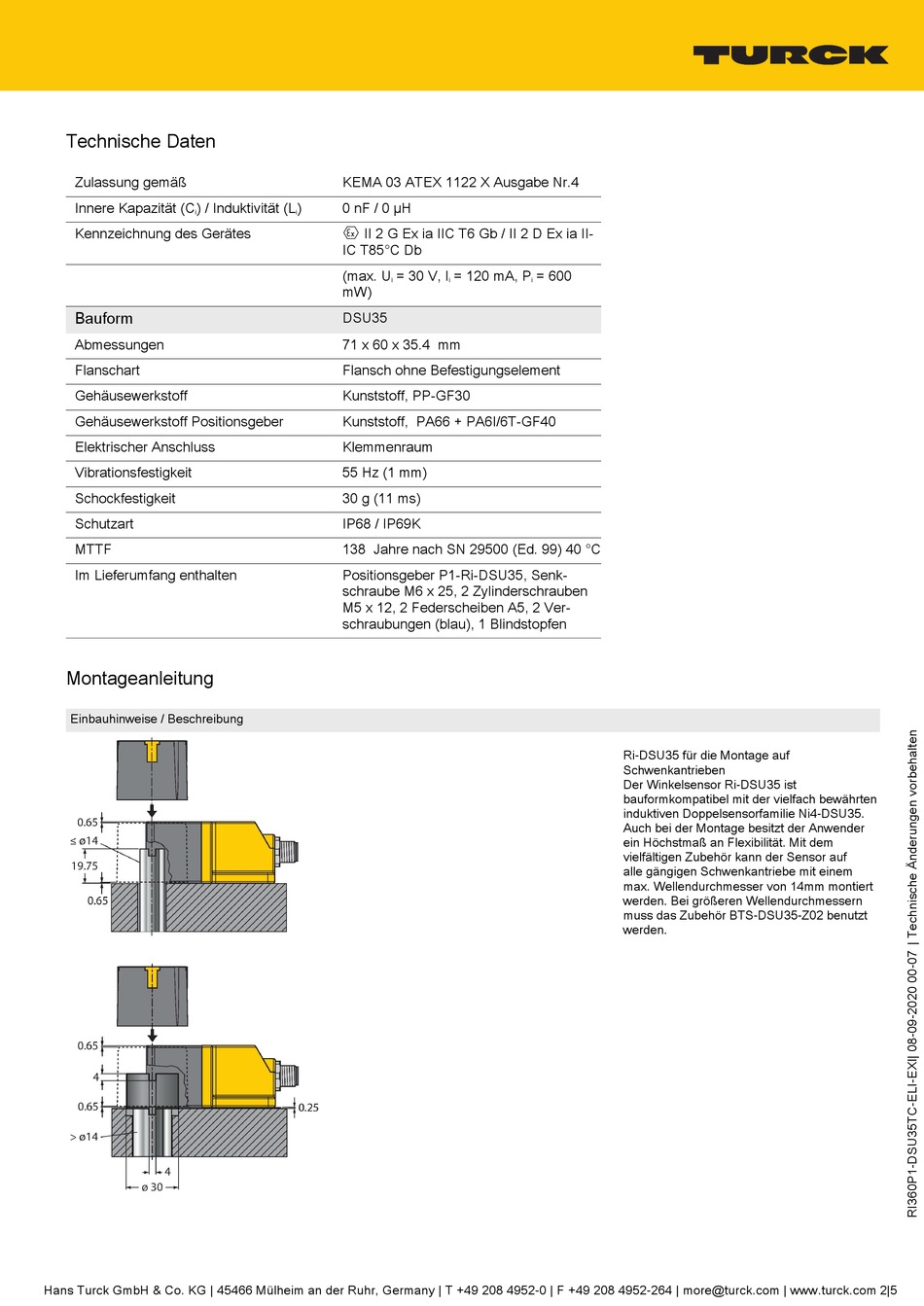

Technische Daten
Zulassung gemäß
Innere Kapazität (C
) / Induktivität (L
i
Kennzeichnung des Gerätes
Bauform
Abmessungen
Flanschart
Gehäusewerkstoff
Gehäusewerkstoff Positionsgeber
Elektrischer Anschluss
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Im Lieferumfang enthalten
Montageanleitung
Einbauhinweise / Beschreibung
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 2|5
KEMA 03 ATEX 1122 X Ausgabe Nr.4
)
0 nF / 0 µH
i
É II 2 G Ex ia IIC T6 Gb / II 2 D Ex ia II-
IC T85°C Db
(max. U
= 30 V, I
= 120 mA, P
i
i
mW)
DSU35
71 x 60 x 35.4 mm
Flansch ohne Befestigungselement
Kunststoff, PP-GF30
Kunststoff, PA66 + PA6I/6T-GF40
Klemmenraum
55 Hz (1 mm)
30 g (11 ms)
IP68 / IP69K
138 Jahre nach SN 29500 (Ed. 99) 40 °C
Positionsgeber P1-Ri-DSU35, Senk-
schraube M6 x 25, 2 Zylinderschrauben
M5 x 12, 2 Federscheiben A5, 2 Ver-
schraubungen (blau), 1 Blindstopfen
= 600
i
Ri-DSU35 für die Montage auf
Schwenkantrieben
Der Winkelsensor Ri-DSU35 ist
bauformkompatibel mit der vielfach bewährten
induktiven Doppelsensorfamilie Ni4-DSU35.
Auch bei der Montage besitzt der Anwender
ein Höchstmaß an Flexibilität. Mit dem
vielfältigen Zubehör kann der Sensor auf
alle gängigen Schwenkantriebe mit einem
max. Wellendurchmesser von 14mm montiert
werden. Bei größeren Wellendurchmessern
muss das Zubehör BTS-DSU35-Z02 benutzt
werden.
