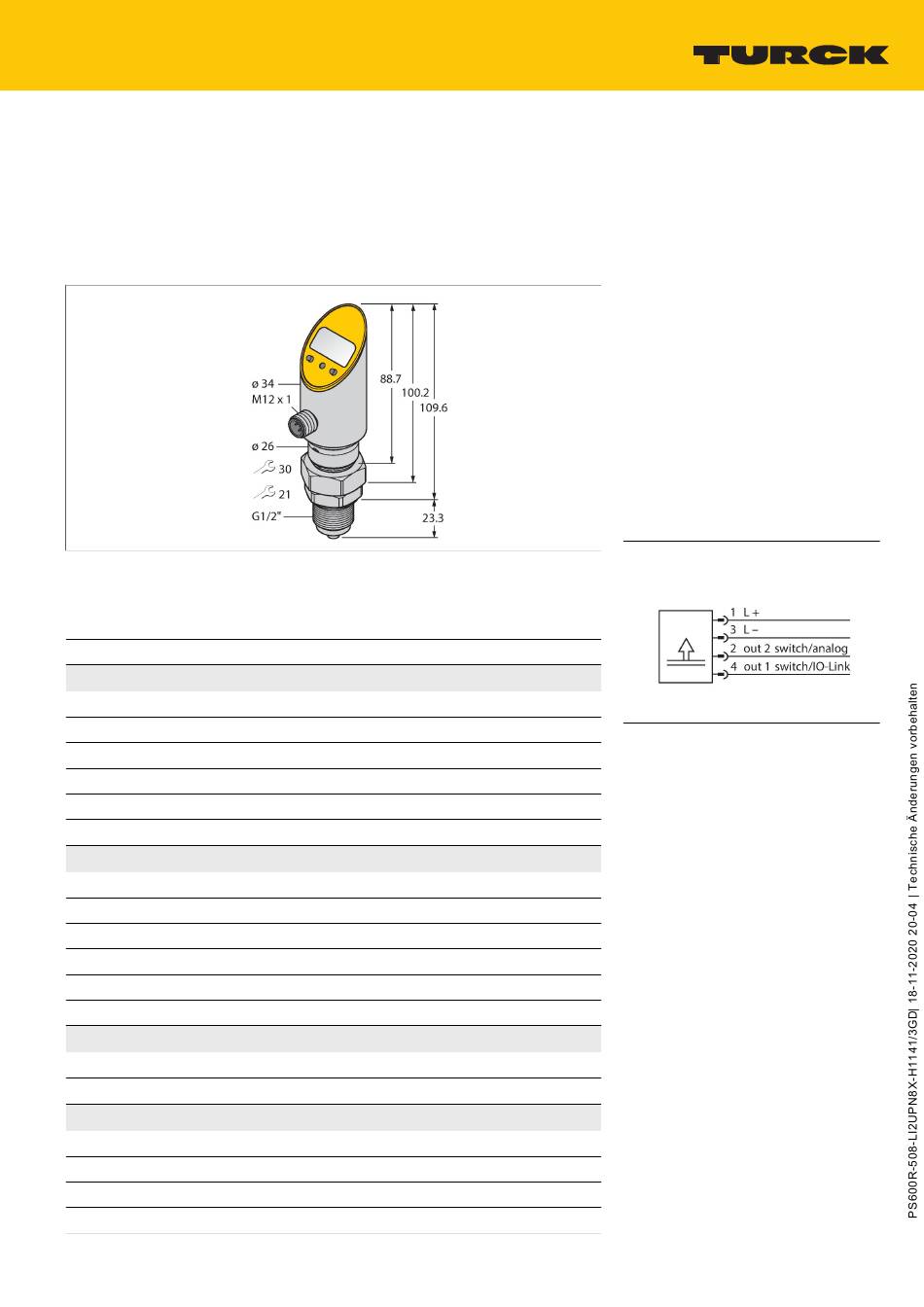

turck PS600R-508-LI2UPN8X-H1141/3GD Betriebsanleitung

PS600R-508-LI2UPN8X-H1141/3GD
Drucksensor (verdrehbar) – mit Analogausgang und einem
Transistorschaltausgang pnp/npn
Ausgang 2 als Schaltausgang umprogrammierbar
Technische Daten
Typ
Ident-No
Druckbereich
Relativdruck bar
zulässiger Überdruck
Berstdruck
Ansprechzeit
Versorgung
Betriebsspannung
Stromaufnahme
Spannungsfall bei I
e
Schutzmaßnahme
Kurzschluss-/ Verpolungsschutz
Schutzart und -klasse
Ausgänge
Ausgang 1
Ausgang 2
Schaltausgang
Kommunikationsprotokoll
Ausgangsfunktion
Genauigkeit
Bemessungsbetriebsstrom
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|5
PS600R-508-LI2UPN8X-H1141/3GD
6834058
0...600 bar rel.
0...8702.26 psi
0...60 MPa
≤ 900 bar
≥ 900 bar
< 3 ms
18...30 VDC
≤ 50 mA
≤ 2 V
SELV, PELV nach EN 50178
ja / ja
IP67 / IP69K / III
Schaltausgang oder IO-Link Modus
Analog- oder Schaltausgang
IO-Link
Schließer/Öffner, PNP/NPN
± 0.5 % v. E. BSL
0.2 A
Merkmale
■
Drehbares Gehäuse nach Montage des
Prozessanschlusses
■
Ablesen der eingestellten Werte ohne
Werkzeug möglich
■
Programmierschutz durch versenkten Ta-
ster und Lock‐Funktion
■
Permanente Anzeige der Druckeinheit (bar,
psi, kPa, MPa, misc)
■
Druckspitzenspeicher
■
Druckbereich 0 ... 600 bar rel.
■
ATEX Kategorie II 3 G, Ex Zone 2
■
ATEX Kategorie II 3 D, Ex Zone 22
Anschlussbild
Funktionsprinzip
Die Drucksensoren der PS‐Serie
arbeiten mit keramischen Messzellen.
Durch die Druckeinwirkung auf
das Keramikträgermaterial wird ein
druckproportionales Signal erzeugt
und elektronisch weiterverarbeitet.
Das verarbeitete Signal steht je nach
Sensorvariante als Schalt‐ oder
Analogausgang zur Verfügung. Höchste
Flexibilität, durch einen starren oder
verdrehbaren Sensorkörper, einer Vielzahl von
Gewindearten, frontbündige oder totraumfreie
Druckmembranen und einer Genauigkeit von
0,5% vom Endwert, garantieren eine sichere
Prozeßanbindung
