Teach mit Positionsgeber
Der Teachvorgang ist einfach und zuverlässig über den im Klemmraum eingebauten Schalter möglich.
Der während des Teachvorgangs erhöhte Strombedarf kann zum Beispiel durch ein IMX12-DO01-1U-1U-0/24VDC, 7580101 bereit gestellt werden.
Teachimpuls
ca 3 Sek – Startwert
ca 5 Sek – Endwert
ca 8 Sek – Wechsel der
Wirkrichtung
ca 12 Sek - Werkseinstellung

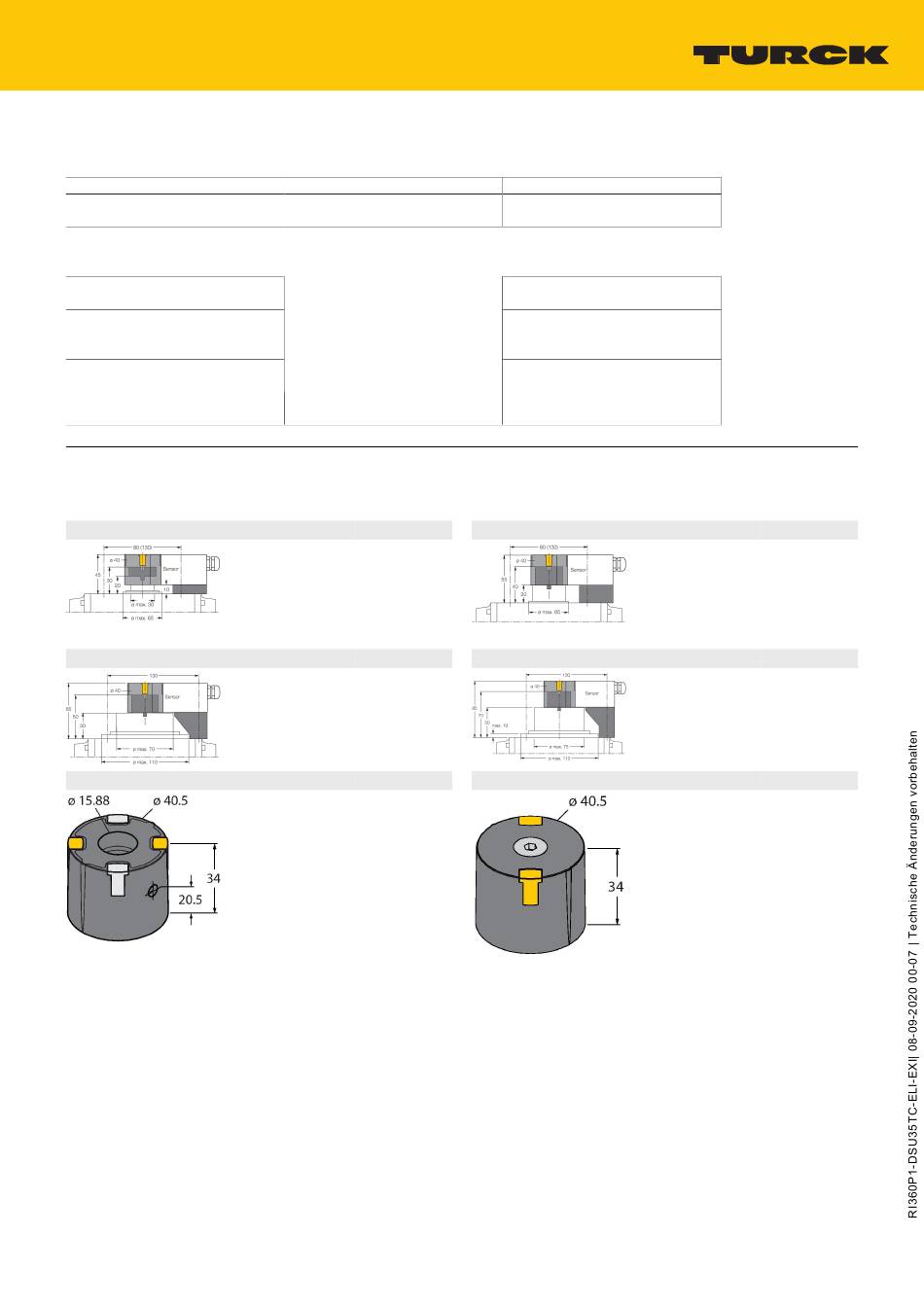

Montagezubehör
BTS-DSU35-Z01
BTS-DSU35-Z03
P4-RI-DSU35
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 3|5
LED 1
Leuchtet grün, Easy Teach
beginnt, nach Abschluss
schnelles Blinken
6900229
Aufbauset für Doppelsensoren für
größere Schwenkantriebe; Ø Scheibe
und Sprengring: max. 65 mm;
Lochbild auf Flanschfläche: 30 x 80
mm (30 x 130 mm); Anschlusswelle
(Wellenzapfen) Höhe: 20 mm / Ø:
max. 30 mm
6900231
Aufbauset für Doppelsensoren für
größere Schwenkantriebe; Ø Scheibe
und Sprengring: max. 110 mm;
Lochbild auf Flanschfläche: 30 x 130
mm; Anschlusswelle (Wellenzapfen)
Höhe: 30 mm / Ø: max. 70 mm
100002204
Positionsgeber für Winkelsensoren
RI-DSU35
LED 2
Blinkt 1 x, dann Teachimpuls
beenden => Startwert festgelegt
Blinkt 2 x, dann Teachimpuls
beenden => Endwert festgelegt
Blinkt 3 x, dann Teachimpuls
beenden => Wechsel der
Wirkrichtung CW/CCW
Blinkt 4 x, dann Teachimpuls
beenden => Werkseinstellung
(360° Messbereich, Wirkrichtung
CW) herstellen
BTS-DSU35-Z02
Aufbauset für Doppelsensoren für
größere Schwenkantriebe; Ø Scheibe
und Sprengring: max. 65 mm;
Lochbild auf Flanschfläche: 30 x 80
mm (30 x 130 mm); Anschlusswelle
(Wellenzapfen) Höhe: 20 mm (30
mm) / Ø: max. 40 mm
BTS-DSU35-Z07
Aufbauset für Doppelsensoren für
größere Schwenkantriebe; Ø Scheibe
und Sprengring: max. 110 mm;
Lochbild auf Flanschfläche: 30 x 130
mm; Anschlusswelle (Wellenzapfen)
Höhe: 50 mm / Ø: max. 75 mm
P1-RI-DSU35
Positionsgeber für Winkelsensoren
RI-DSU35
6900230
6900403
6901086
