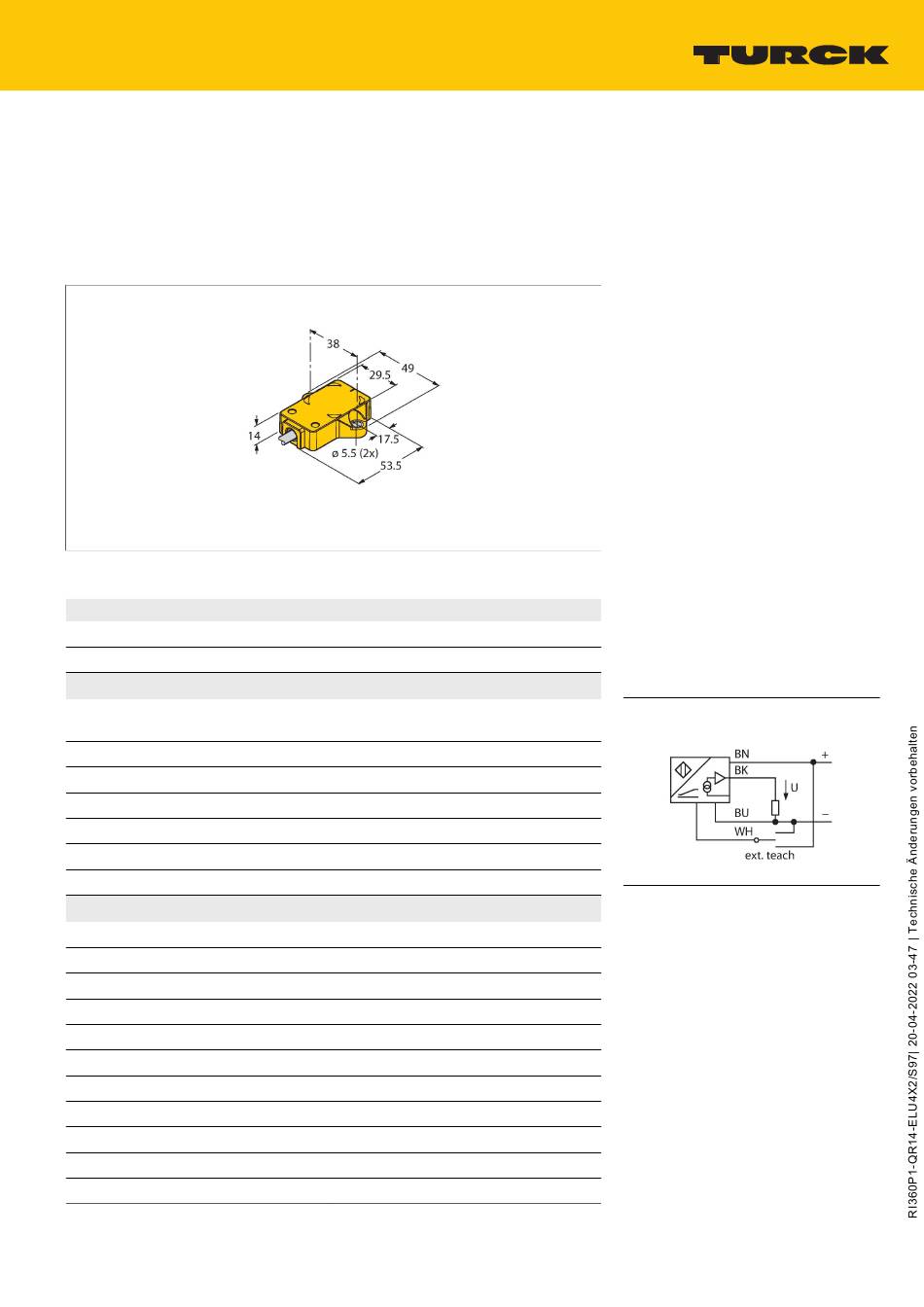

RI360P1-QR14-ELU4X2/S97
Induktiver Winkelsensor – mit Analogausgang für den Einsatz
in KFZ-Bordnetzen
Premium-Line
Technische Daten
Typ
Ident-No.
Messprinzip
Allgemeine Daten
Anlaufdrehmoment, Wellenbelastbarkeit
(radial/axial)
Auflösung
Messbereich
Nennabstand
Linearitätsabweichung
Temperaturdrift
Ausgangsart
Elektrische Daten
Betriebsspannung
Restwelligkeit
Isolationsprüfspannung
Kurzschlussschutz
Drahtbruchsicherheit / Verpolungsschutz
Ausgangsfunktion
Spannungsausgang
Lastwiderstand Spannungsausgang
Abtastrate
Load-Dump-Schutz (DIN ISO 7637-2)
Stromaufnahme
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
RI360P1-QR14-ELU4X2/S97
1590855
Induktiv
entfällt, da berührungsloses Messprinzip
12 bit
0...360 °
1.5 mm
≤ 0.3 % v. E.
≤ ± 0.01 % / K
Absolut-Singleturn
8...30 VDC
≤ 10 % U
ss
≤ 0.5 kV
ja
ja / ja (Spannungsversorgung)
Dreidraht, Analogausgang
0.5...4.5 V
≥ 4.7 kΩ
800 Hz
Schärfegrad IV / Level 4
< 50 mA
Merkmale
■
Quader, Kunststoff
■
Vielseitige Montagemöglichkeiten
■
Positionsgeber P1-Ri-QR14 im Lieferum-
fang enthalten
■
für Kfz-Bordnetze, 12V und 24V
■
erhöhte Störfestigkeit 30V/m in Anlehnung
an die e1 Typengenehmigung
■
Schutz gegen leitungsgeführten Störungen
nach DIN ISO 7637-2 (SAE J 113-11)
■
Erweiterter Temperaturbereich
■
Hohe Schutzart IP68 / IP69K
■
Schutz gegen Salzsprühnebel und schnelle
Temperaturwechsel
■
Messbereichs‐Anzeige über LED
■
Unempfindlichkeit gegenüber elektroma-
gnetischen Störfeldern
■
Auflösung 12 Bit
■
3‐Draht, 8...30 VDC
■
Analogausgang
■
Messbereich programmierbar
■
0,5 ...4,5 V
■
Kabelanschluss
Anschlussbild
Funktionsprinzip
Höchste Zuverlässigkeit selbst unter
extremsten Umweltbedingungen garantieren
die Sensoren für den mobilen Bereich. Sicher
geschützt und robust ausgeführt, erfüllen
diese Sensoren nicht nur die Anforderungen
der Schutzart IP68 und IP69K, sondern
übertreffen diese sogar.
Beim Einsatz im mobilen Bereich, wie
z.B. bei Fahrzeugen im Straßenbau
oder der Landwirtschaft, überzeugen
die Sensoren dieser Baureihe durch
hohe Schwingungs‐, Dauerschock‐ und
Temperarurwechselfestigkeit.
