ibaDAQ-C
8.4

Anbindung an Netzwerke

ibaDAQ-C kann in zwei verschiedenen Netzwerken betrieben werden, um beispiels-
weise das Netzwerk, in dem Messdaten übertragen und erfasst werden, vom restlichen
Netzwerk zu trennen. Hierfür stehen 2 Ethernet-Schnittstellen zur Verfügung. Einstellun-
gen für die Adressierung in den Netzwerken, siehe Kapitel 7.3.2.

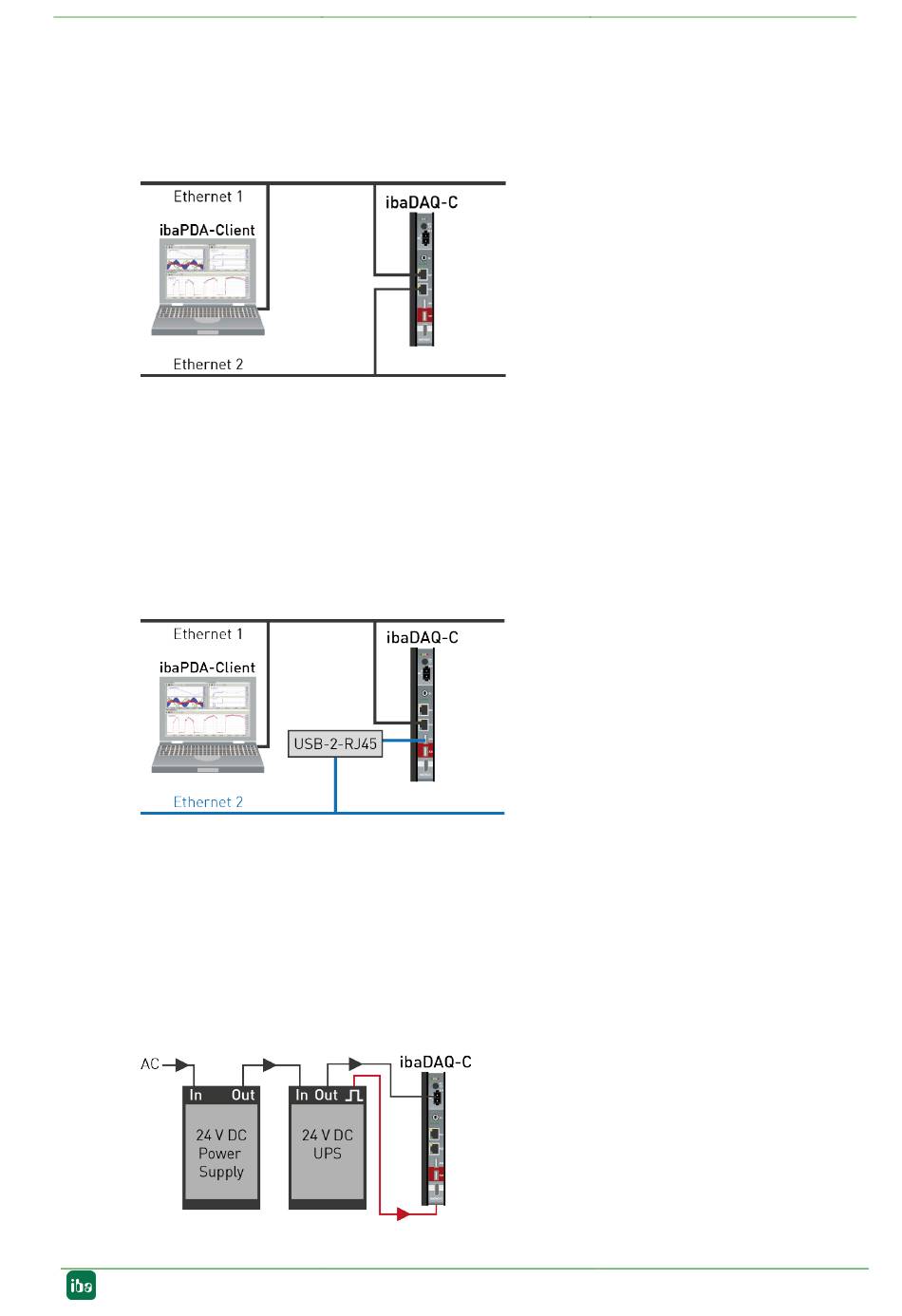

Abbildung 12: Anbindung in 2 unterschiedlichen Netzwerken
8.5

Ankopplung mit USB-WLAN/RJ45 Adapter

Eine andere Möglichkeit, um ibaDAQ-C in zwei verschiedenen Netzwerken zu betreiben,
ist die Verwendung eines USB-WLAN- bzw. USB-RJ45-Adapters an der USB-Schnitt-
stelle. Hierzu ist kein spezieller Adaptertyp erforderlich, jeder handelsübliche Adapter,
der Windows 10 oder höher unterstützt, kann hierfür verwendet werden. Die entspre-
chenden Treiber müssen jedoch noch auf dem Gerät installiert werden.
Abbildung 13: USB-Ethernet Adapter
8.6

Betrieb mit einer Kompakt-USV

Zur Sicherstellung eines optimalen Betriebs wird empfohlen, die Stromversorgung des
ibaDAQ-C-Systems über eine USV (Unterbrechungsfreie Stromversorgung) mit zusätz-
lichem Digitalausgang zu puffern. Der Digitalausgang der USV dient hierbei als Signal
zum sicheren Herunterfahren des ibaDAQ-C-Betriebssystems. Die USV sollte so ausge-
legt sein, dass das System für mindestens 5 Minuten gepuffert wird.
Abbildung 14: Betrieb mit USV
