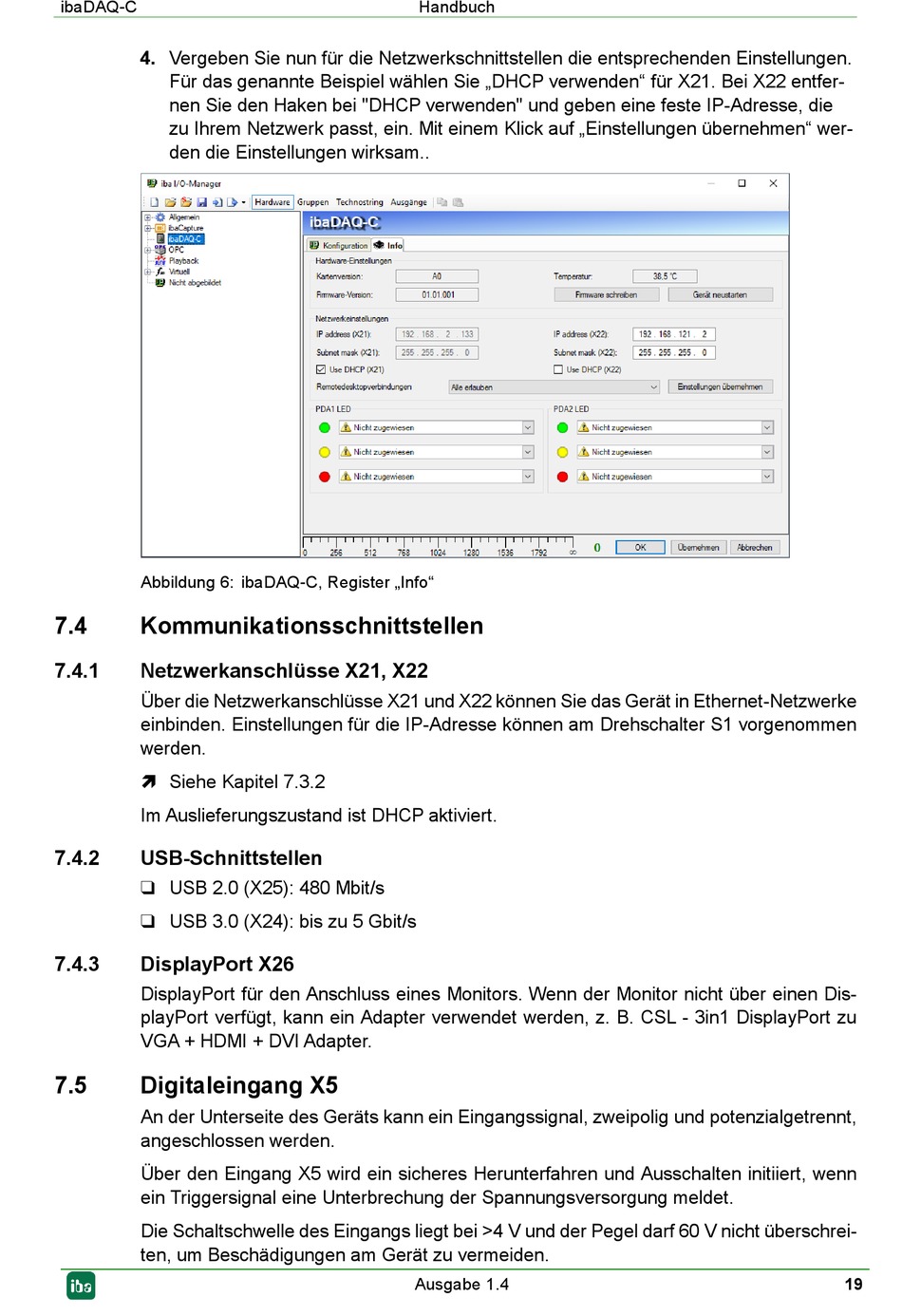

ibaDAQ-C
4. Vergeben Sie nun für die Netzwerkschnittstellen die entsprechenden Einstellungen.
Für das genannte Beispiel wählen Sie „DHCP verwenden" für X21. Bei X22 entfer-
nen Sie den Haken bei "DHCP verwenden" und geben eine feste IP-Adresse, die
zu Ihrem Netzwerk passt, ein. Mit einem Klick auf „Einstellungen übernehmen" wer-
den die Einstellungen wirksam..
Abbildung 6: ibaDAQ-C, Register „Info"
7.4
Kommunikationsschnittstellen
7.4.1
Netzwerkanschlüsse X21, X22
Über die Netzwerkanschlüsse X21 und X22 können Sie das Gerät in Ethernet-Netzwerke
einbinden. Einstellungen für die IP-Adresse können am Drehschalter S1 vorgenommen
werden.
Siehe Kapitel 7.3.2
Im Auslieferungszustand ist DHCP aktiviert.
7.4.2
USB-Schnittstellen
USB 2.0 (X25): 480 Mbit/s
USB 3.0 (X24): bis zu 5 Gbit/s
7.4.3
DisplayPort X26
DisplayPort für den Anschluss eines Monitors. Wenn der Monitor nicht über einen Dis-
playPort verfügt, kann ein Adapter verwendet werden, z. B. CSL - 3in1 DisplayPort zu
VGA + HDMI + DVI Adapter.
7.5
Digitaleingang X5
An der Unterseite des Geräts kann ein Eingangssignal, zweipolig und potenzialgetrennt,
angeschlossen werden.
Über den Eingang X5 wird ein sicheres Herunterfahren und Ausschalten initiiert, wenn
ein Triggersignal eine Unterbrechung der Spannungsversorgung meldet.
Die Schaltschwelle des Eingangs liegt bei >4 V und der Pegel darf 60 V nicht überschrei-
ten, um Beschädigungen am Gerät zu vermeiden.
Handbuch
Ausgabe 1.4
19
