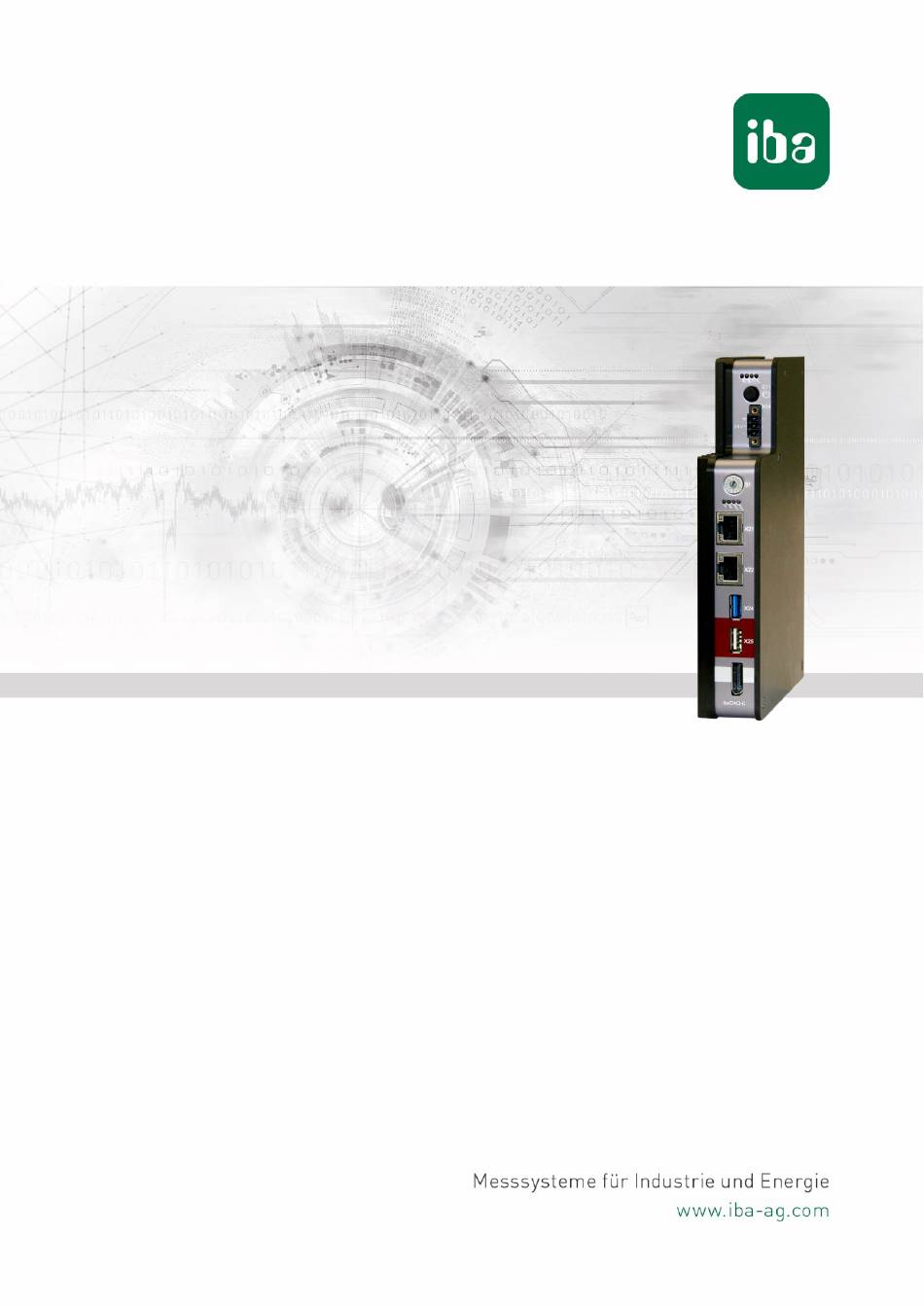

- Seite 1 ibaDAQ-C Handbuch ibaDAQ-C Kompaktgerät für stand-alone Datenerfassung Handbuch Ausgabe 1.4 Ausgabe 1.4...
-
Seite 2: Hersteller
Korrekturen sind in den nachfolgenden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website www.iba-ag.com zum Download bereit. Windows® und das Windows-Logo ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation. Andere in diesem Handbuch erwähnte Produkt- und Firmenna- men können Marken oder Handelsnamen der jeweiligen Eigentümer sein. -
Seite 3: Inhaltsverzeichnis
ibaDAQ-C Handbuch Inhaltsverzeichnis Zu diesem Handbuch ..................5 Zielgruppe ..................... 5 Schreibweisen ....................5 Verwendete Symbole ..................6 Einleitung ......................7 Lieferumfang ....................10 Sicherheitshinweise ..................11 Bestimmungsgemäßer Gebrauch ..............11 Spezielle Sicherheitshinweise ..............11 Systemvoraussetzungen ................12 Hardware ....................12 Montieren, Anschließen, Demontieren, Erstinbetriebnahme ..... 13 Montieren auf Hutschiene................ - Seite 4 Handbuch ibaDAQ-C Konfiguration in ibaPDA ................24 Verbindung mit externem ibaPDA-Client ............. 24 ibaDAQ-C konfigurieren ................25 9.2.1 Register Konfiguration ................. 25 9.2.2 Register Info ....................26 Module hinzufügen ..................28 Dateifreigabe einrichten ................29 9.4.1 Fehlerbehebung ..................30 Technische Daten..................32 10.1 Hauptdaten ....................
-
Seite 5: Zu Diesem Handbuch
ibaDAQ-C Handbuch Zu diesem Handbuch Dieses Handbuch beschreibt den Aufbau, die Anwendung und die Bedienung des Ge- räts ibaDAQ-C. Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind. -
Seite 6: Verwendete Symbole
Handbuch ibaDAQ-C Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder der schweren Körperverletzung! Warnung! -
Seite 7: Einleitung
ibaDAQ-C Handbuch Einleitung ibaDAQ-C kann als stand-alone-Gerät eingesetzt werden, um Daten zu erfassen und aufzuzeichnen. Hierzu verfügt ibaDAQ-C über ein integriertes, vollständiges ibaPDA- System, eine interne Solid State Disk (SSD) mit ausreichend Speicherplatz und eine leistungsstarke, integrierte Intel®-Atom™-CPU. Das extrem schmale und robuste Kom- paktgerät findet Platz auf engstem Raum, beispielsweise in Schaltschränken, Teststän- den, auf Kränen etc. - Seite 8 Handbuch ibaDAQ-C Darüber hinaus ist die Bedienung mit einem ibaPDA-Client möglich, der über das Netz- werk verbunden ist. Die ibaPDA-Version in ibaDAQ-C bietet den vollen ibaPDA-Funktionsumfang und in der Standardversion eine Lizenz für 64 Signale. Mit einer Lizenzerweiterung lässt sich die Anzahl der Signale auf 1024 erhöhen.
- Seite 9 Generic-TCP/IP Protokoll Generic-TCP Kommunikationsschnittstelle Andere Dokumentation Die Beschreibung und Konfiguration von ibaPDA und den Schnittstellen von ibaPDA- PLC-Xplorer lesen Sie bitte in den entsprechenden Handbüchern nach. Sie finden die Handbücher auf der mitgelieferten DVD „iba Software & Manuals“. Ausgabe 1.4...
-
Seite 10: Lieferumfang
Gerät ibaDAQ-C Abdeckkappen für USB und Ethernet 2-poliger Steckverbinder mit Federklemmen (digitaler Eingang, zum Anstoßen des Herunterfahrens mittels USV) 3-poliger Steckverbinder mit Federklemmen (Spannungsversorgung) Handbuch (deutsch und englisch) DVD “iba Software & Manuals” Ausgabe 1.4... -
Seite 11: Sicherheitshinweise
Das Gerät ist ein elektrisches Betriebsmittel. Dieses darf nur für folgende Anwendungen verwendet werden: Messdatenerfassung Anwendungen mit iba-Produkten (ibaPDA, u. a.) Das Gerät darf nur wie im Kapitel 10 Technische Daten angegeben ist, eingesetzt wer- den. Spezielle Sicherheitshinweise Einhalten des Betriebsspannungsbereichs! Betreiben Sie das Gerät nicht mit einer anderen Spannung als DC 24 V ±10%! -
Seite 12: Systemvoraussetzungen
Handbuch ibaDAQ-C Systemvoraussetzungen Hardware Für den Betrieb Stromversorgung DC 24 V ±10 %, 1 A (bei Anschluss von 2 USB-Medien, z. B. Festplatten) Für die Geräteparametrierung und Bedienung Monitor (Anschluss an DisplayPort), Maus und Tastatur (Anschluss an USB-Ports) oder ... -
Seite 13: Montieren, Anschließen, Demontieren, Erstinbetriebnahme
Somit wird an ibaDAQ-C automatisch eine IP-Adresse vergeben, sobald das Gerät an ein Netzwerk mit DHCP-Server angeschlossen wird. Ist die IP-Konfiguration erfolg- reich, kann ibaDAQ-C über den Hostnamen daq-c-<Seriennummer>, z.B. daq-c-000002, erreicht werden. Sollte das Netzwerk über keinen DHCP-Server verfügen, kann ibaDAQ-C über den... - Seite 14 6.3.1.1 ibaPDA-Client Installieren Sie, sofern noch nicht vorhanden, ibaPDA auf dem System, mit dem Sie ibaDAQ-C konfigurieren möchten. Die Installationsdatei finden Sie auf der DVD „iba Soft- ware & Manuals“ im Verzeichnis „01_iba_Software\ibaPDA“. Starten Sie den ibaPDA-Client. Rufen Sie mit einem Klick auf das Icon den Dialog „ibaPDA-Server auswählen“...
-
Seite 15: Einrichten Mit Monitor, Tastatur Und Maus
ibaDAQ-C Handbuch Abbildung 3: Remotedesktopverbindung Wenn Sie dazu aufgefordert werden, Anmeldeinformationen einzugeben, nutzen Sie die in Kapitel 7.8 angegebenen Informationen. Starten Sie den ibaPDA-Client aus dem Windows Startmenü Verfahren Sie zur weiteren Konfiguration wie in Kapitel 9 angegeben. 6.3.2 Einrichten mit Monitor, Tastatur und Maus Schließen Sie einen Monitor, gegebenenfalls über einen Adapter, an den DisplayPort- Anschluss von ibaDAQ-C an. -
Seite 16: Gerätebeschreibung

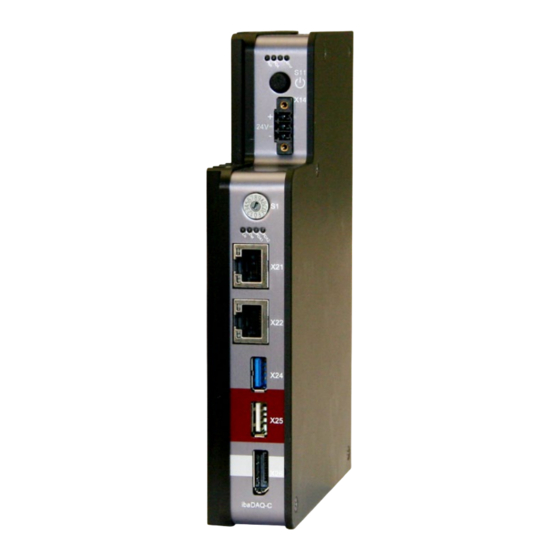

Handbuch ibaDAQ-C Gerätebeschreibung Geräteansichten Betriebszustandsanzeige Ein-/Ausschalter S11 Anschluss 24 V Spannungsversorgung X14 Drehschalter S1 Anzeige (Betriebszustand, benutzerdefiniert) Netzwerk-Schnittstelle X21 Netzwerk-Schnittstelle X22 USB 3.0-Schnittstelle X24 USB 2.0-Schnittstelle X25 Monitoranschluss X26 Abbildung 4: Vorderansicht Batteriefach X30 Steckverbinder Digitaleingang X5 Abbildung 5: Untersicht Ausgabe 1.4... -
Seite 17: Anzeigeelemente
Error Kein Fehler Hardware-Fehler Wichtiger Hinweis Kontaktieren Sie den iba-Support, wenn an der LED Error ein Fehler angezeigt wird. 7.2.2 Betriebszustand und benutzerdefinierte Anzeigen Mehrfarbige Leuchtdioden (Lic und Dat) zeigen den Status der Lizenz und der Daten- aufzeichnung an. 2 mehrfarbige LEDs können in ibaPDA mit Signalen belegt werden und benutzerdefinierte Status anzeigen. -
Seite 18: Bedienelemente
Handbuch ibaDAQ-C Bedienelemente 7.3.1 Ein- und Ausschalter S11 Durch Aus- und Wiedereinschalten wird die Versorgungsspannung ab- bzw. zugeschal- tet und das Gerät neu gebootet. Das eingeschaltete Gerät kann auf unterschiedliche Weise ausgeschaltet bzw. heruntergefahren werden: Kurzes Drücken: System fährt herunter ... -
Seite 19: Kommunikationsschnittstellen
ibaDAQ-C Handbuch 4. Vergeben Sie nun für die Netzwerkschnittstellen die entsprechenden Einstellungen. Für das genannte Beispiel wählen Sie „DHCP verwenden“ für X21. Bei X22 entfer- nen Sie den Haken bei "DHCP verwenden" und geben eine feste IP-Adresse, die zu Ihrem Netzwerk passt, ein. Mit einem Klick auf „Einstellungen übernehmen“ wer- den die Einstellungen wirksam.. -
Seite 20: Spannungsversorgung X14
Handbuch ibaDAQ-C Die Polarität, sowie die Spannungsart am Anschluss X5 ist nicht wichtig. Allein die Po- tentialdifferenz von >4 V ist ausschlaggebend, da intern das Signal von X5 über einen Gleichrichter geführt wird. Abbildung 7: Beispielhafte interne Beschaltung Abbildung 8: Beispiel: AC-Signal an X5 (Rot) Wie in obiger Abbildung zu sehen ist, führt eine positive sowie negative Eingangsspan- nung an X5 dazu, dass am digitalen Eingang eine logische 1 erkannt wird. -
Seite 21: Benutzerkonten
ibaDAQ-C Handbuch Wichtiger Hinweis Gebrauchte Batterien und Akkus dürfen nicht über den Restmüll entsorgt werden. Batterien und Akkus enthalten Komponenten aus wertvollen Rohstoffen, die recycelt und wieder verwertet werden können. Geräte mit dem -Symbol unterliegen der EU-Richt- linie 2002/96/EG über Elektro- und Elektronik-Altgeräte. Im Zusammenhang mit dem Vertrieb von Batterien oder Akkus sind wir gemäß... -
Seite 22: Systemintegration
Handbuch ibaDAQ-C Systemintegration Konfiguration mit ibaPDA-Client Abbildung 9: Konfiguration mit ibaPDA-Client Der ibaPDA-Client wird über Ethernet mit ibaDAQ-C verbunden Konfiguration mit Eingabegeräten Abbildung 10: ibaDAQ-C mit Eingabegeräten Monitor, Maus und Tastatur werden direkt an ibaDAQ-C angeschlossen Remote Desktop Abbildung 11: Konfiguration mit Remote Desktop ... -
Seite 23: Anbindung An Netzwerke
ibaDAQ-C Handbuch Anbindung an Netzwerke ibaDAQ-C kann in zwei verschiedenen Netzwerken betrieben werden, um beispiels- weise das Netzwerk, in dem Messdaten übertragen und erfasst werden, vom restlichen Netzwerk zu trennen. Hierfür stehen 2 Ethernet-Schnittstellen zur Verfügung. Einstellun- gen für die Adressierung in den Netzwerken, siehe Kapitel 7.3.2. Abbildung 12: Anbindung in 2 unterschiedlichen Netzwerken Ankopplung mit USB-WLAN/RJ45 Adapter Eine andere Möglichkeit, um ibaDAQ-C in zwei verschiedenen Netzwerken zu betreiben,... -
Seite 24: Konfiguration In Ibapda
Adresse Geben Sie im Feld „Adresse“ den Namen oder die IP-Adresse des ibaDAQ-C-Geräts ein. Der Name setzt sich zusammen aus DAQ-C-<sechsstellige Seriennummer des Ge- räts>. Die Seriennummer finden Sie auf dem Typenschild des Geräts. Beispiel: DAQ-C-000003. Port-Nr. -
Seite 25: Ibadaq-C Konfigurieren
ibaDAQ-C Handbuch ibaDAQ-C konfigurieren Im Knoten ibaDAQ-C werden folgende Einstellungen vorgenommen: Einstellung Interruptquelle, siehe Kapitel 9.2.1 Netzwerkeinstellung des Geräts, siehe Kapitel 9.2.2 Firmware-Update und Gerät neu starten, siehe Kapitel 9.2.2 Benutzerdefinierte Signalbelegung der LEDs PDA1 und PDA2, siehe Kapitel 9.2.2 ... -
Seite 26: Register Info
Version sowie die Anzeige der Temperatur. Firmware schreiben Mit diesem Button ist es möglich, Firmware-Updates durchzuführen. Wählen Sie im Browser die Update-Datei „daqc_v[xx.yy.zzz].iba“ aus und starten Sie das Update mit <OK>. Wichtiger Hinweis Dieser Vorgang kann einige Minuten dauern und darf nicht unterbrochen werden. Nach einem Update erfolgt automatisch ein Neustart der Gerätetreiber und des ibaPDA-... - Seite 27 ibaDAQ-C Handbuch Subnetzmaske Hier muss die zu Ihrem Netzwerk passende Subnetzmaske eingetragen werden. Die Option „DHCP-Server verwenden“ darf hierfür nicht aktiviert sein. Hinweis Es ist auch möglich, für die beiden Schnittstellen X21 und X22 unterschiedliche Adress- vergabeverfahren zu wählen, beispielsweise DHCP aktiv für X21 und eine feste IP-Ad- resse für X22.
-
Seite 28: Module Hinzufügen
Handbuch ibaDAQ-C Module hinzufügen Für die Datenerfassung sind zusätzlich Kommunikationsschnittstellen erforderlich. Im Lieferumfang enthalten sind bereits die Schnittstellen ibaPDA-Interface-MQTT sowie ibaPDA-PLC-Xplorer. Für weitere Kommunikationsschnittstellen benötigen Sie eine se- parate Lizenz. Wenn Sie weitere Kommunikationsschnittstellen lizenziert haben, er- scheinen diese als Knoten in der Baumstruktur. Abbildung 19: Baumstruktur mit lizenzierten Kommunikationsschnittstellen Andere Dokumentation Die Beschreibung und Konfiguration der einzelnen Kommunikationsschnittstellen lesen... -
Seite 29: Dateifreigabe Einrichten
ibaDAQ-C Handbuch Dateifreigabe einrichten Um auf die aufgezeichneten Daten komfortabel über das Netzwerk zugreifen zu können, bietet der ibaPDA-Client die Möglichkeit, eine schreibgeschützte Freigabe einzurichten. Abbildung 20: Konfiguration der Datenaufzeichnung Abbildung 21: Zugriff auf Ordner freigeben Hinweis Wird ibaDAQ-C in einer sogenannten Arbeitsgruppe betrieben, benötigen Sie für den Zugriff den Benutzernamen und das Passwort. -
Seite 30: Fehlerbehebung
Handbuch ibaDAQ-C 9.4.1 Fehlerbehebung Sollten Sie von einem anderen System nicht auf das freigegebene Verzeichnis zugreifen können, so kann es sein, dass die Datei- und Druckerfreigabe nicht aktiviert ist. Sie können diese wie folgt aktivieren. 1. Mit einem Rechtsklick auf das Netzwerksymbol im Infobereich der Taskleiste kön- nen Sie das “Netzwerk- und Freigabecenter”... - Seite 31 ibaDAQ-C Handbuch 4. Stellen Sie sicher, dass die Einstellungen „Netzwerkerkennung einschalten“ und „Datei- und Druckerfreigabe aktivieren“ aktiviert sind. Ausgabe 1.4...
-
Seite 32: Technische Daten
Handbuch ibaDAQ-C Technische Daten 10.1 Hauptdaten Kurzbeschreibung Bezeichnung ibaDAQ-C Beschreibung Kompaktgerät für stand-alone Datenerfassung Bestellnummer 10.170002 Prozessoreinheit Prozessor Intel Atom E3845 quad core CPU 1,91 GHz Betriebssystem Windows 10 IoT Enterprise x64 Arbeitsspeicher 4 GB Flash-Speicher Solid-State-Drive 128 GB (SN: < 500), 512 GB (SN: ≥ 500) Batteriegepuffert, kann während des Betriebs ausgetauscht werden (3V Lithium CR2032) Synchronisierbar NTP, PtP, IEC 1131... -
Seite 33: Schnittstellen
ibaDAQ-C Handbuch 10.2 Schnittstellen Kommunikationsschnittstellen Ethernet 2x RJ45, 1 Gbit/s 1x USB 3.0, 1x USB 2.0 DisplayPort Anschluss für Monitor Digitaleingang Anzahl Ausführung Galvanisch getrennt, verpolungssicher Max. Eingangsspannung ±60 V dauerhaft Signalbereich log. 0 > -6 V; < +6 V Signalbereich log. -
Seite 34: Anschlussdiagramme
Handbuch ibaDAQ-C 10.4 Anschlussdiagramme 10.4.1 Pinbelegung Spannungsversorgung X14 Anschluss + 24 V Erde 10.4.2 Pinbelegung digitaler Ausgang X5 Anschluss Digitaleingang 00 + Digitaleingang 00 - Ausgabe 1.4... -
Seite 35: Stichwortverzeichnis
ibaDAQ-C Handbuch Stichwortverzeichnis direkt am Gerät mit externem ibaPDA-Client Anzeige Betriebszustand benutzerdefinierte Anzeige Batteriefach Benutzerkonten Netzwerkanschluss Netzwerkeinstellungen Dateifreigabe einrichten in ibaPDA DisplayPort X26 Neustart Drehschalter Spannungsversorgung Firmware-Updates Stromversorgung Firmware-Version USB-Schnittstellen IP-Adresse Einstellungen Konfiguration Ausgabe 1.4... -
Seite 36: Support Und Kontakt
Support und Kontakt Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an. Kontakt Hausanschrift iba AG Königswarterstraße 44 90762 Fürth Deutschland Tel.: +49 911 97282-0...
