○Anschluss
Führen Sie die Anschlussarbeiten bei ausgeschalteter Spannungsversorgung durch.
•
•Verlegen Sie die Verdrahtung des Druckschalters getrennt von Netz- oder Hochspannungsleitungen.
Sonst können Fehlfunktionen durch elektromagnetische Störsignale auftreten.
Stellen Sie bei Verwendung eines handelsüblichen Schaltreglers den Masse-Anschluss sicher. Wird der
•
Schaltregler an das Produkt angeschlossen, so werden die Schalter-Störsignale überlagert und die
Produktspezifikationen können nicht mehr erfüllt werden. Dies kann durch Einsetzen eines
Störschutzfilters, wie beispielsweise eines Netz-Störschutzfilters und eines Ferritkerns, zwischen
Schaltregler und dem Produkt verhindert werden, oder aber durch die Verwendung einer seriellen
Spannungsversorgung anstelle eines Schaltreglers.

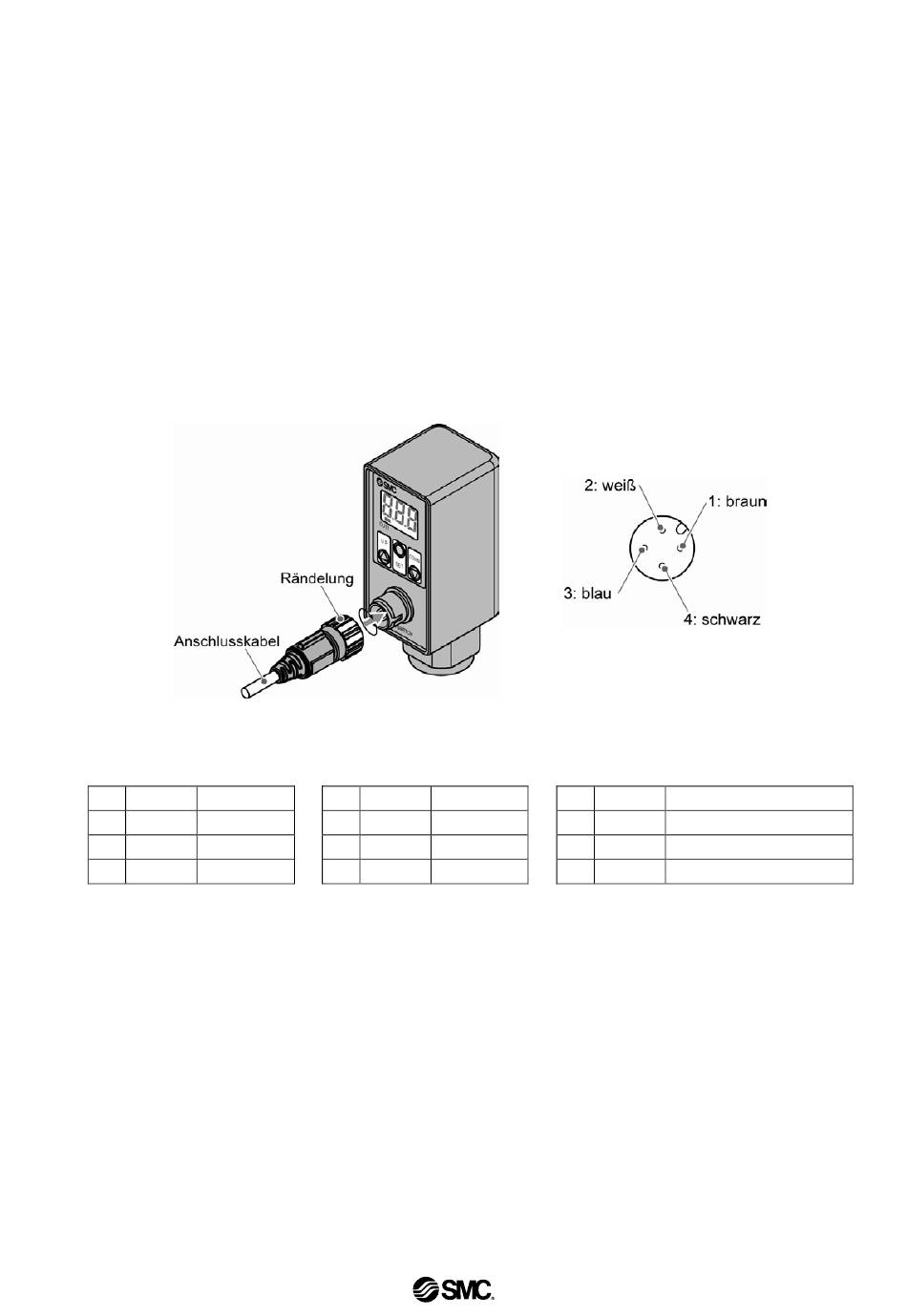

○Stecker einbauen/entfernen

Führen Sie das Anschlusskabel mit Stecker ein, indem Sie es mit den Anschlussnuten ausrichten.
•
Halten Sie die Rändelung mit zwei Fingern und drehen Sie sie im Uhrzeigersinn fest.
•
Ausgang -43
1 braun DC(+)
2 weiß OUT1(PNP)
3 blau DC(-)
4 schwarz OUT1(NPN)
Siehe Schaltplan und oben stehende Tabelle für die korrekte Verdrahtung.
Ausgang -65
1 braun DC(+)
2 weiß NC
3 blau DC(-)
4 schwarz OUT1(PNP)
-17-
Ausgang -27/-67
1 braun DC(+)
2 weiß OUT2 (NPN oder PNP)
3 blau DC(-)
4 schwarz OUT1 (NPN oder PNP)
