Montage und Installation
■Leitungen

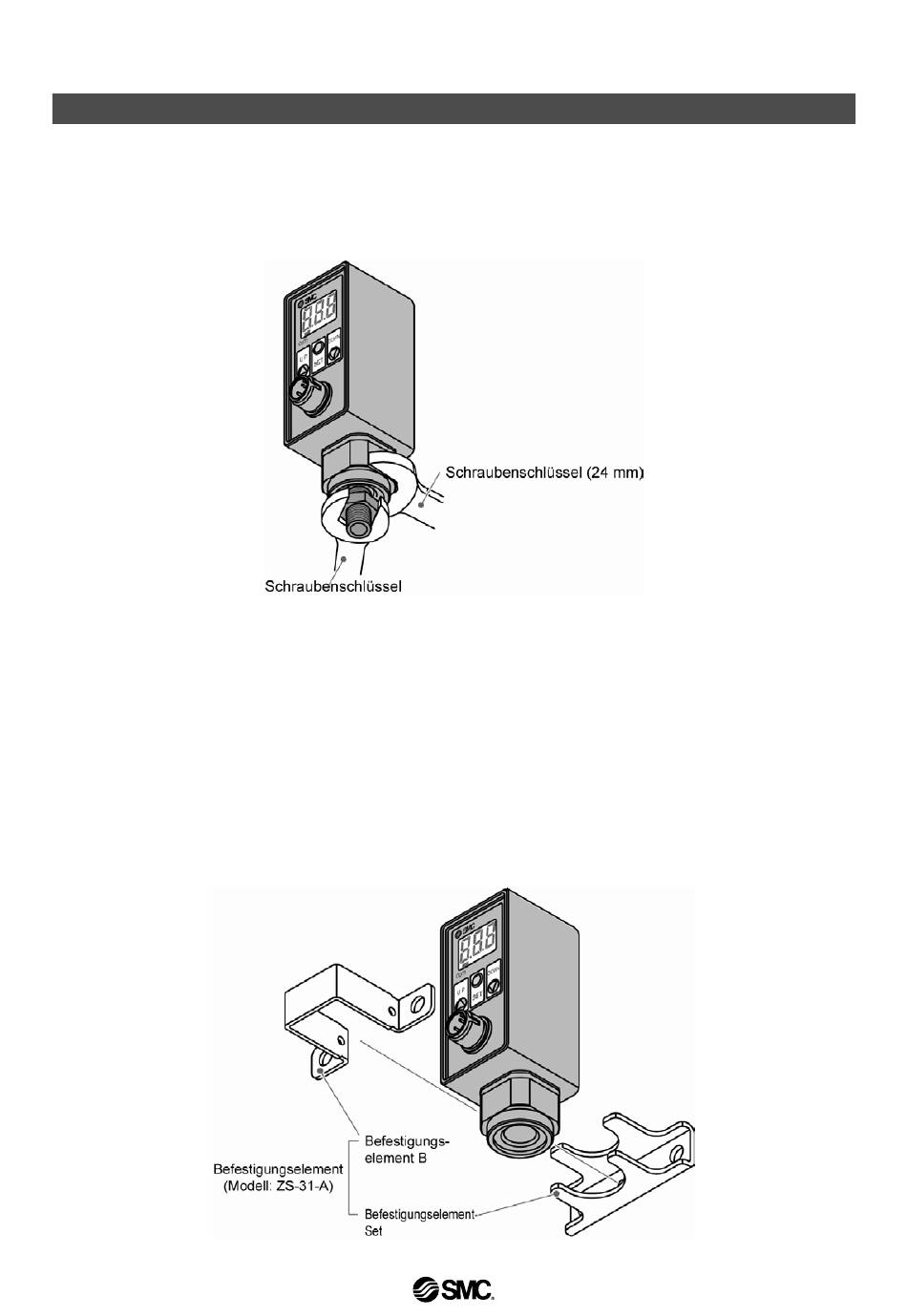

○Leitungsanschluss
Schließen Sie die Steckverbindung an die Leitung an.
•
Beachten Sie beim Leitungsanschluss ein Anzugsdrehmoment von 13.6 bis 15.0 Nm für die Serie ISE70
•
und von 25 bis 28 Nm für die Serie ISE75/75H.
■Installation
○Montage
Verwenden Sie bei der Installation ein spezielles Befestigungselement (Modell: ZS-31-A), das als Option
•
erhältlich ist.
○Montage mit Befestigungselement
Befestigen Sie die Steckverbindung zwischen dem Befestigungselement und dem Befestigungswinkel B.
•
Bringen Sie diese anschließend genau auf der Schalttafel an. Verwenden Sie hierzu M6-Schrauben, um
•
eine Schrumpfung und Spiel zu vermeiden.
Verstärken Sie die Montage, indem Sie Muttern usw. für die Schalttafel mit einer Stärke von max. 5 mm
•
verwenden.
-15-
No.PS##-OMH0003-D
