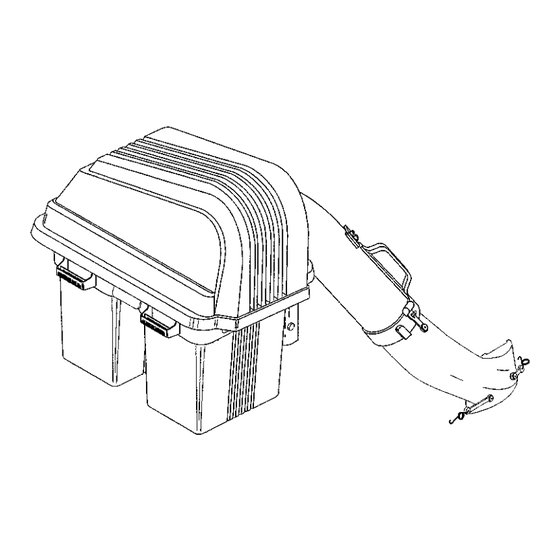

- Seite 1 Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 1 ® Bedienungsanleitung Grasfangbox Art.-Nr.: 34.071.30...
-
Seite 2: Sicherheitsregeln
Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 2 SICHERHEITSREGELN II.BETRIEB AM HANG Sicherer Umgang mit Traktormähern ! Hanglagen sind ein Hauptfaktor bei Unfällen, bei denen die Maschine außer Kontrolle gerät oder sich LEBENSGEFAHR! Dieses Schneidegerät kann überschlägt. Solche Unfälle können zu schweren Hände und Füsse abtrennen und Gegenstände oder tödlichen Verletzungen führen. -
Seite 3: Wartung
Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 3 III. KINDER Niemals Einstellungen oder Reparaturen bei laufendem Motor durchführen. Zu tragischen Unfällen kann es kommen, wenn der Die Bauteile der Grasfangbox sind Verschleiß und Betreiber des Mähtraktors nicht auf die Gegenwart Beschädigungen ausgesetzt, wodurch bewegliche von Kindern achtet. -
Seite 4: Abgepackte Kleinteile
Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 4 Machen Sie sich mit Ihrer Grasfangbox vertraut AUSPACKEN Alle Teile und Verpackungsmaterialien aus dem Lesen Sie diese Betriebsanleitung und die Sicher- Karton nehmen. heitsregeln, bevor Sie Ihre Grasfangbox zusammen- Karton mit der Oberseite nach unten auf den bauen bzw. - Seite 5 Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 5 ABGEPACKTE KLEINTEILE (Fortsetzung) TEILE IN VERKLEINERTER GRÖSSE ABGEBILDET Gruppe D (2) Schließhaken Baugruppe Unteres Austragsrohr Mäherplatte (2) Federring #10 (2) Schraube #10 x 5/8 (2) Scheibe 3/16 x 3/4 x 16 Ga (2) Schweißmutter #10 Gruppe E Rohr- verriegelung...
- Seite 6 Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 6 ZUSAMMENBAU Deckel Oberes Austragsrohr Austragsanzeige Rohrklinke Grasfangbehälter Unteres Austragsrohr Rohrbefestigungs- laschen HINWEIS: „Rechts“ und „Links“ bedeuten in dieser Betriebsanleitung: Wenn Sie auf dem Fahrersitz in Arbeitsposition sitzen. Diese Werkzeuge benötigen Sie für den Zusammenbau Ihrer Grasfangbox: VORSICHT! VOR DER MONTAGE DER GRAS- (1) 3/8“-Schlüssel...
-
Seite 7: Heckbefestigungskonsole
Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 7 1. HECKBEFESTIGUNGSKONSOLE Abb. 2 Schrauben (Siehe Abb. 1 & 2) Teile der GRUPPE „A“ verwenden Aus der GRUPPE „A“ ist nur ein Teilesatz für die Muttern Montage der Heckbe-festigungskonsole zu verwenden. Um festzustellen, welcher Teilesatz für Ihren Traktor der richtige ist, sehen Sie bitte nach, ob sich auf jeder Seite der Zugstange im oberen Bereich (2) zwei Eckrippen befinden. -
Seite 8: Befestigung Am Traktor
Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 8 Stütze mit den (3) drei Sechskantschrauben und Abb. 5 Sicherungsmuttern an den Behälterträger DECKEL- KONSOLEN- montieren. Sicher festziehen. BAUGRUPPE STIFT Abb. 4 SECHSKANT- SICHERUNG- SCHRAUBEN STIFT STÜTZE SICHERUNGS- MUTTERN ROHRKAPPE 4. BEFESTIGUNG AM TRAKTOR (Siehe Abb. -
Seite 9: Unteres Austragsrohr
Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 9 Deckel schließen und Schnappgriff über dem Abb. 6 mittleren Trägerrohr schließen. Behälter- oberteil Abb. 7 Schnappgriff Behälter- unterteil Warnhinweis Oberteil hochziehen Stülpkanten Mittleres ineinander Trägerrohr greifen lassen Behältergriff Arretierung Warnhinweis Überprüfung: Seiten des Unterteils nach innen drücken und prüfen, ob kein Spalt zwischen dem Ober- und dem Unterteil besteht. -
Seite 10: Oberes Austragsrohr
Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 10 8.ROHRVERRIEGELUNG (Siehe Abb. 10) VORSICHT! Teile der GRUPPEN „E & F“ verwenden Die Ablenkplatte nicht vom Mäher entfernen. Zur Montage des unteren Austragsrohrs die Ablenk- Klinkenstift wie abgebildet an oberes Austragsrohr platte anheben und halten, dann während des montieren. -
Seite 11: Mähwerk Ausrichten
Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 11 b. Sitz anheben. Deckel entriegeln und anheben. Oberes c. Behälter einzeln an den Behältergriffen fassen Austragsrohr Griff und nach hinten von den Rohrführungen Austragsanzeige ziehen. Deckel d. Den Behälter auf dem Boden absetzen und das obere Ende des Plastiksacks schließen und sichern. - Seite 12 Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 12 Das/die Zündkerzenkabel von der/den Zünd- kerze(n) lösen und so plazieren, daß es/sie keinen VORSICHT Kontakt zur Zündkerze haben kann/können. Den Mäher nicht mit teilmontierter Grasfangbox betreiben Vor dem Verlassen des Fahrersitzes zum Leeren VORSICHT der Behälter, Reinigen der Austragsrohre usw.
- Seite 13 Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 13 Ersatzteilzeichnung Grasfangbox Art.-Nr.: 34.071.30...
- Seite 14 Anleitung Grasfangbox 06.11.2001 10:34 Uhr Seite 14 Ersatzteilliste Grasfangbox Art.-Nr.: 34.071.30 Pos. Bezeichnung Ersatzteil-Nr. Mutter # 10-24 34.071.30.01 Schutzgitter 34.071.50.03 Behälterdeckel 34.071.50.04 Absaugrohr 34.071.30.02 Spezialschraube # 10-14x1/2 34.071.50.06 Anzeiger 34.071.50.07 Schraube # 10-24x1-1/8 34.071.50.08 Unterlegscheibe 3/16x3/4x16 34.071.50.09 Distanzhülse 34.071.50.10 Hutmutter # 10-24 34.071.50.11...
