Batteriemodule in den Batterieschrank einsetzen

7.2.3.1 Anzahl der zu verwendenden Batterieabstandshalter (Überblick)
Die Anzahl der zu verwendenden Batterieabstandshalter ist von der Anzahl der Batteriemodule
und vom Batterietyp abhängig.
Abbildung

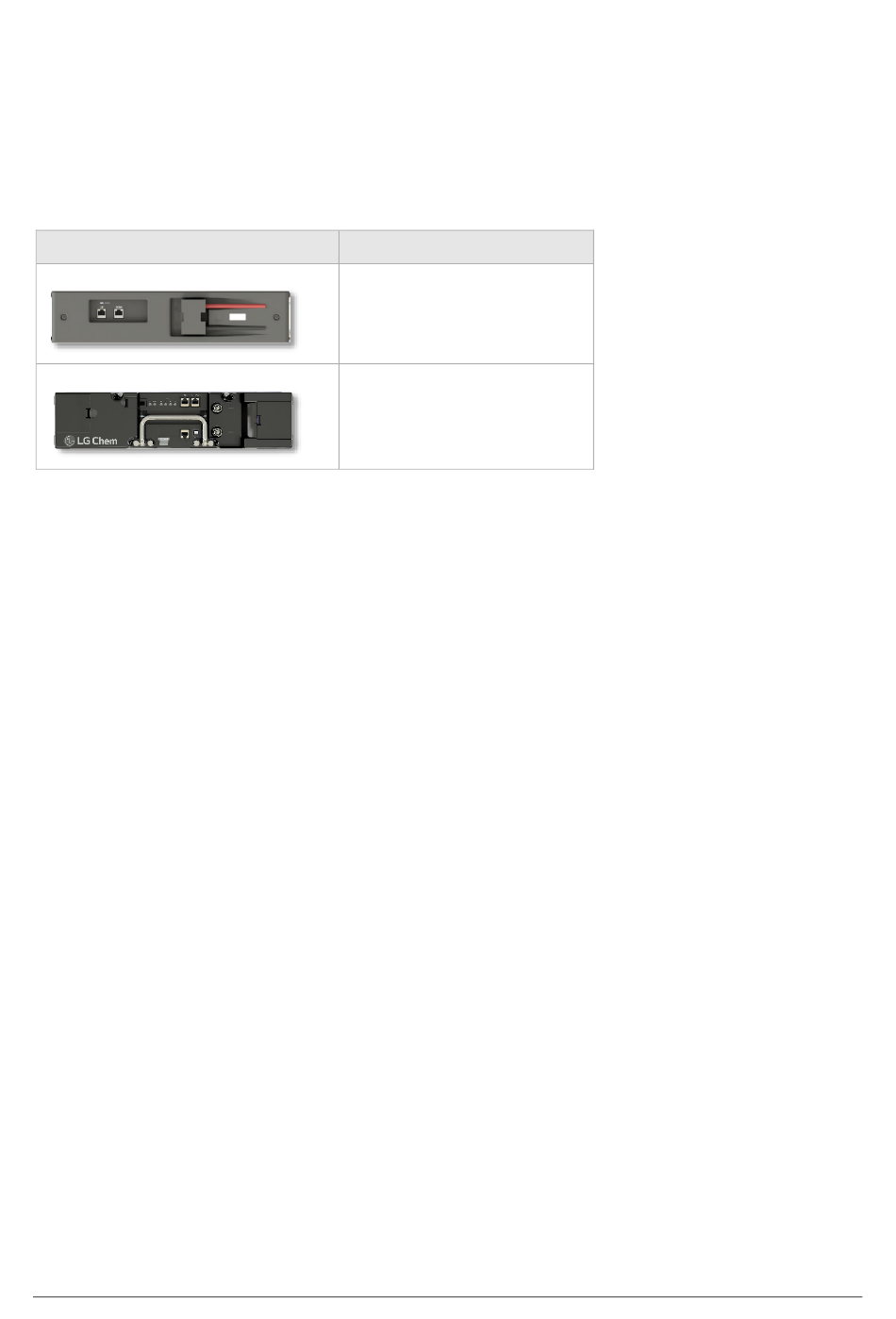

DCB-NPX | DCB-NP2x:
Hier kommen bei jedem verwendeten Batteriemodul 4 Abstandshalter zum Einsatz, also max. 12
Batterieabstandshalter.
DCB-NLX mit 1 Batteriemodul:
Batteriemodul:
DCB-NLX mit 2 Batteriemodulen:
Hinteres Batteriemodul:
Vorderes Batteriemodul:
DCB-NLX mit 3 Batteriemodulen:
Hinteres Batteriemodul:
Mittleres Batteriemodul:
Vorderes Batteriemodul:
S10 E – Installationsanleitung
Batterietyp
DCB-NPx | DCB-NP2x
DCB-NLx
4 Abstandshalter
4 Abstandshalter
4 Abstandshalter
0 Abstandshalter
0 Abstandshalter
4 Abstandshalter
