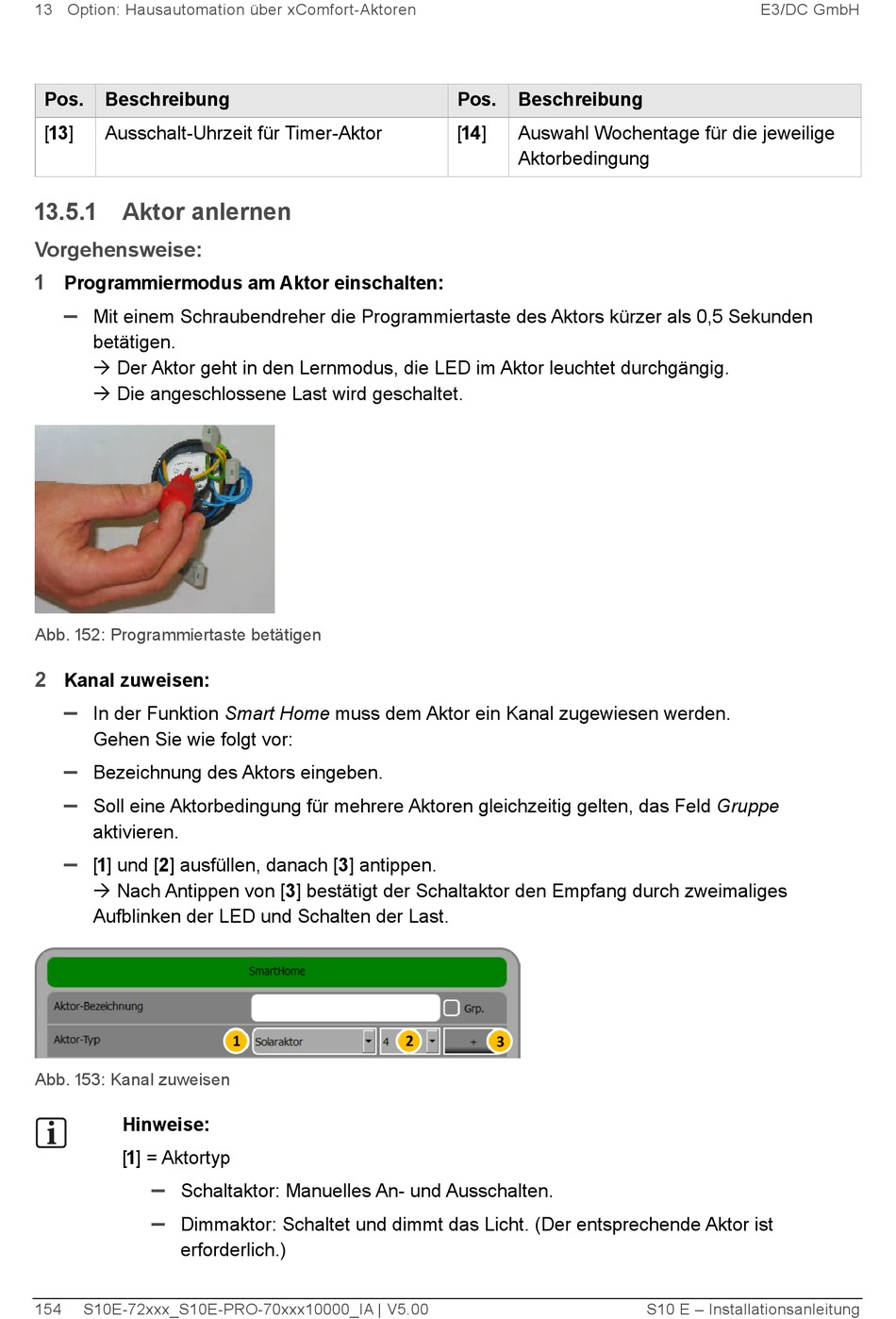

Aktor Anlernen - E3/DC S10 E Installationsanleitung

13 Option: Hausautomation über xComfort-Aktoren
Pos. Beschreibung
[13] Ausschalt-Uhrzeit für Timer-Aktor
13.5.1

Aktor anlernen

Vorgehensweise:
1
Programmiermodus am Aktor einschalten:
–
Mit einem Schraubendreher die Programmiertaste des Aktors kürzer als 0,5 Sekunden
betätigen.
 Der Aktor geht in den Lernmodus, die LED im Aktor leuchtet durchgängig.
 Die angeschlossene Last wird geschaltet.
Abb. 152: Programmiertaste betätigen
2
Kanal zuweisen:
–
In der Funktion Smart Home muss dem Aktor ein Kanal zugewiesen werden.
Gehen Sie wie folgt vor:
–
Bezeichnung des Aktors eingeben.
–
Soll eine Aktorbedingung für mehrere Aktoren gleichzeitig gelten, das Feld Gruppe
aktivieren.
–
[1] und [2] ausfüllen, danach [3] antippen.
 Nach Antippen von [3] bestätigt der Schaltaktor den Empfang durch zweimaliges
Aufblinken der LED und Schalten der Last.
Abb. 153: Kanal zuweisen
Hinweise:
[1] = Aktortyp
–
Schaltaktor: Manuelles An- und Ausschalten.
–
Dimmaktor: Schaltet und dimmt das Licht. (Der entsprechende Aktor ist
erforderlich.)
154 S10E-72xxx_S10E-PRO-70xxx10000_IA | V5.00
Pos. Beschreibung
[14] Auswahl Wochentage für die jeweilige
Aktorbedingung
E3/DC GmbH
S10 E – Installationsanleitung
