7 Batteriemontage und -installation
Vorgehensweise:
1
Den Wandhalter mit 2 Personen waagerecht positionieren.
2
Bohrlöcher anzeichnen für die Befestigung des Wandhalters an der Montagewand.
–
Der Wandhalter hat 6 Löcher zur Verschraubung mit der Montagewand
(siehe Bild 1 der folgenden Abbildung).
3
Löcher in die Montagewand bohren und geeignete Dübel hineinstecken.
4
Wandhalter mit geeigneten Schrauben und Unterlegscheiben an der Montagewand befestigen.
5
Batterieschrank mit 2 Personen auf die untere Kante des Wandhalters heben.
6
Batterieschrank von innen an 4 Stellen mit M5-Schrauben am Wandhalter befestigen
(siehe Bild 2 der folgenden Abbildung).
–
Der Batterieschrank hat 4 waagerechte Langlöcher in der Rückwand, um die
Verschraubung mit dem Wandhalter zu vereinfachen.
7
Den Ringkabelschuh des Wandhalter-Erdungskabels auf den Bolzen des Batterieschranks
aufschrauben.
8
Das lange Erdungskabel des Batterieschranks mit dem Fuß bzw. Wandhalter des S10 E
verbinden.
9
Das kurze Erdungskabel des Batterieschranks mit der Batterieschranktür verbinden (Kabel des
Schranks auf Erdungsbolzen der Tür aufstecken).
–
Dieser Schritt erfolgt erst beim Schließen des Batterieschranks.

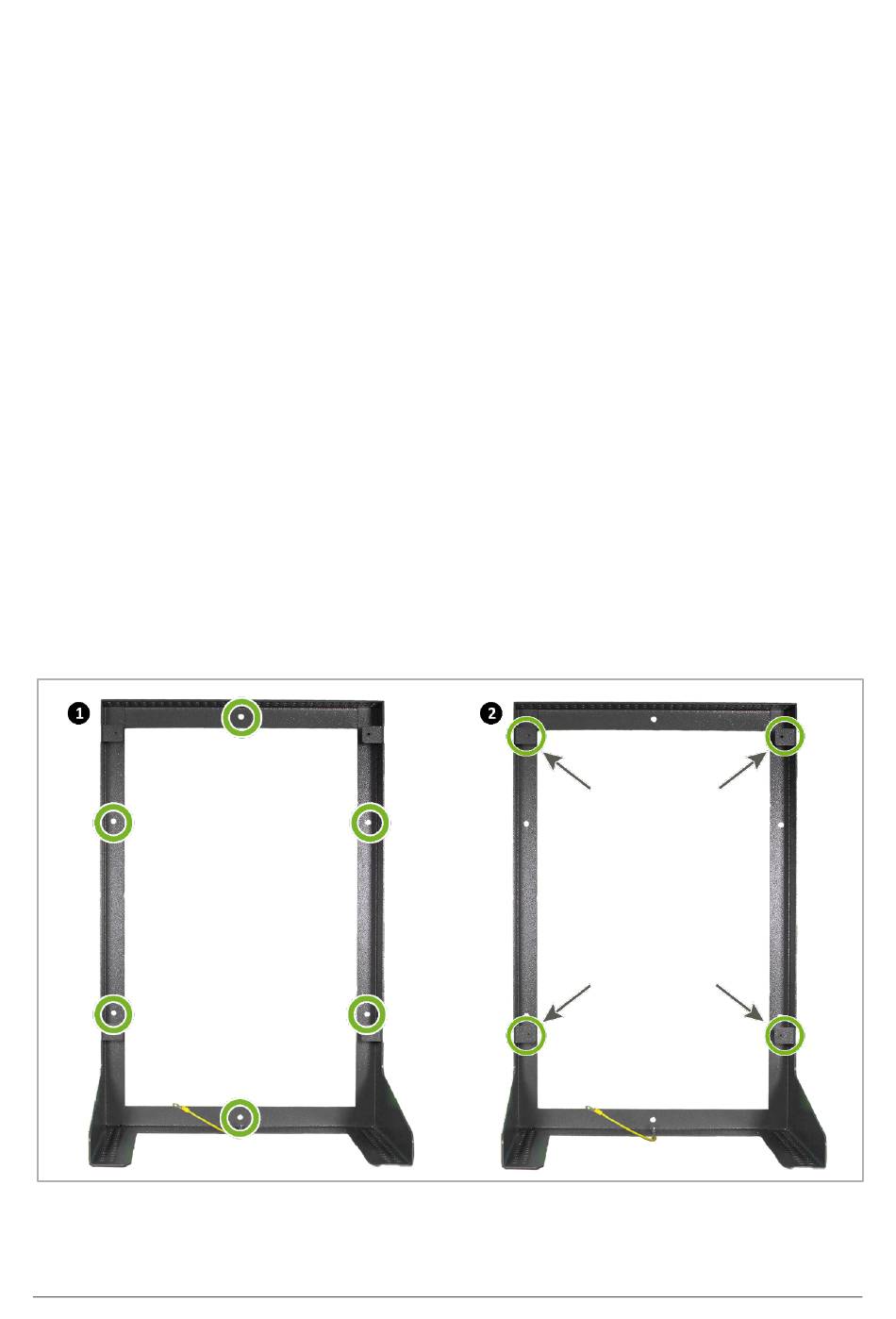

Abb. 69: Wandhalter für den Batterieschrank
