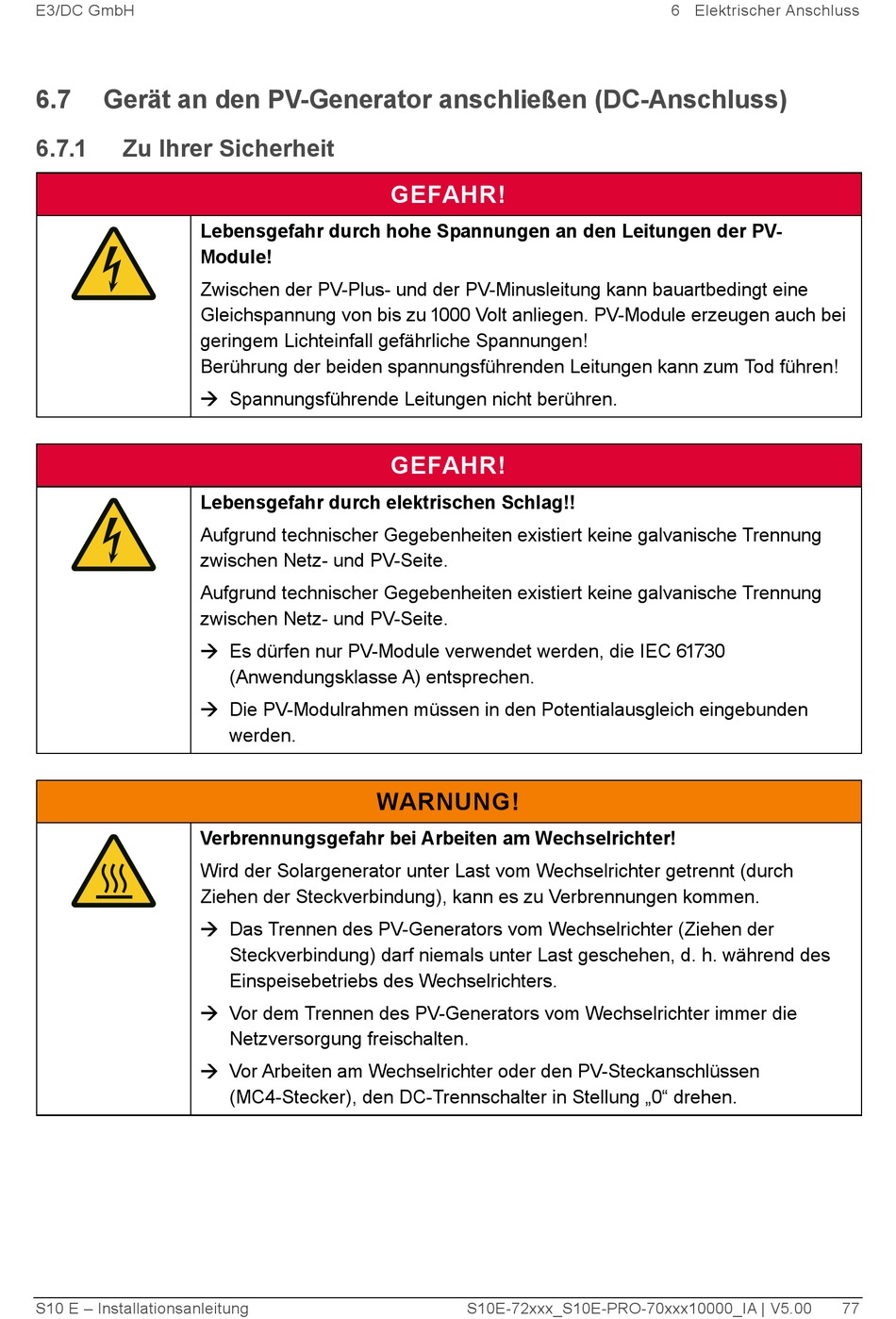

6.7 Gerät an den PV-Generator anschließen (DC-Anschluss)
6.7.1

Zu Ihrer Sicherheit

Lebensgefahr durch hohe Spannungen an den Leitungen der PV-
Module!
Zwischen der PV-Plus- und der PV-Minusleitung kann bauartbedingt eine
Gleichspannung von bis zu 1000 Volt anliegen. PV-Module erzeugen auch bei
geringem Lichteinfall gefährliche Spannungen!
Berührung der beiden spannungsführenden Leitungen kann zum Tod führen!
 Spannungsführende Leitungen nicht berühren.
Lebensgefahr durch elektrischen Schlag!!
Aufgrund technischer Gegebenheiten existiert keine galvanische Trennung
zwischen Netz- und PV-Seite.
Aufgrund technischer Gegebenheiten existiert keine galvanische Trennung
zwischen Netz- und PV-Seite.
 Es dürfen nur PV-Module verwendet werden, die IEC 61730
 Die PV-Modulrahmen müssen in den Potentialausgleich eingebunden
Verbrennungsgefahr bei Arbeiten am Wechselrichter!
Wird der Solargenerator unter Last vom Wechselrichter getrennt (durch
Ziehen der Steckverbindung), kann es zu Verbrennungen kommen.
 Das Trennen des PV-Generators vom Wechselrichter (Ziehen der
 Vor dem Trennen des PV-Generators vom Wechselrichter immer die
 Vor Arbeiten am Wechselrichter oder den PV-Steckanschlüssen
S10 E – Installationsanleitung
GEFAHR!
GEFAHR!
(Anwendungsklasse A) entsprechen.
werden.
WARNUNG!
Steckverbindung) darf niemals unter Last geschehen, d. h. während des
Einspeisebetriebs des Wechselrichters.
Netzversorgung freischalten.
(MC4-Stecker), den DC-Trennschalter in Stellung „0" drehen.
