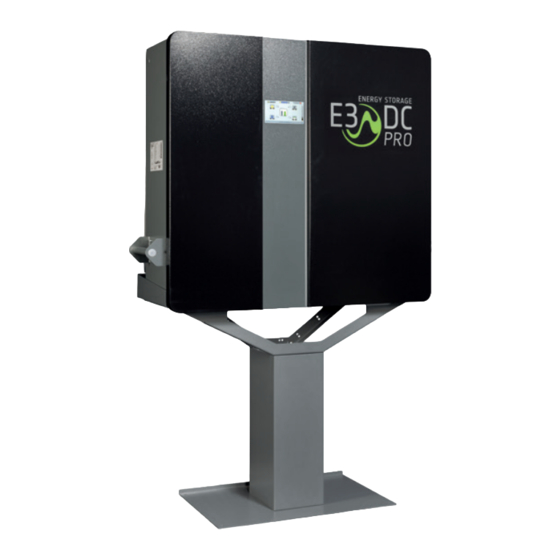

E3/DC S10 E Installationsanleitung
  1. Anleitungen
  2. Marken
  3. E3/DC Anleitungen
  4. Solaranlage
  5. S10 E BLACKLINE
  6. Installationsanleitung

E3/DC S10 E Installationsanleitung

Vorschau ausblenden Andere Handbücher für S10 E:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

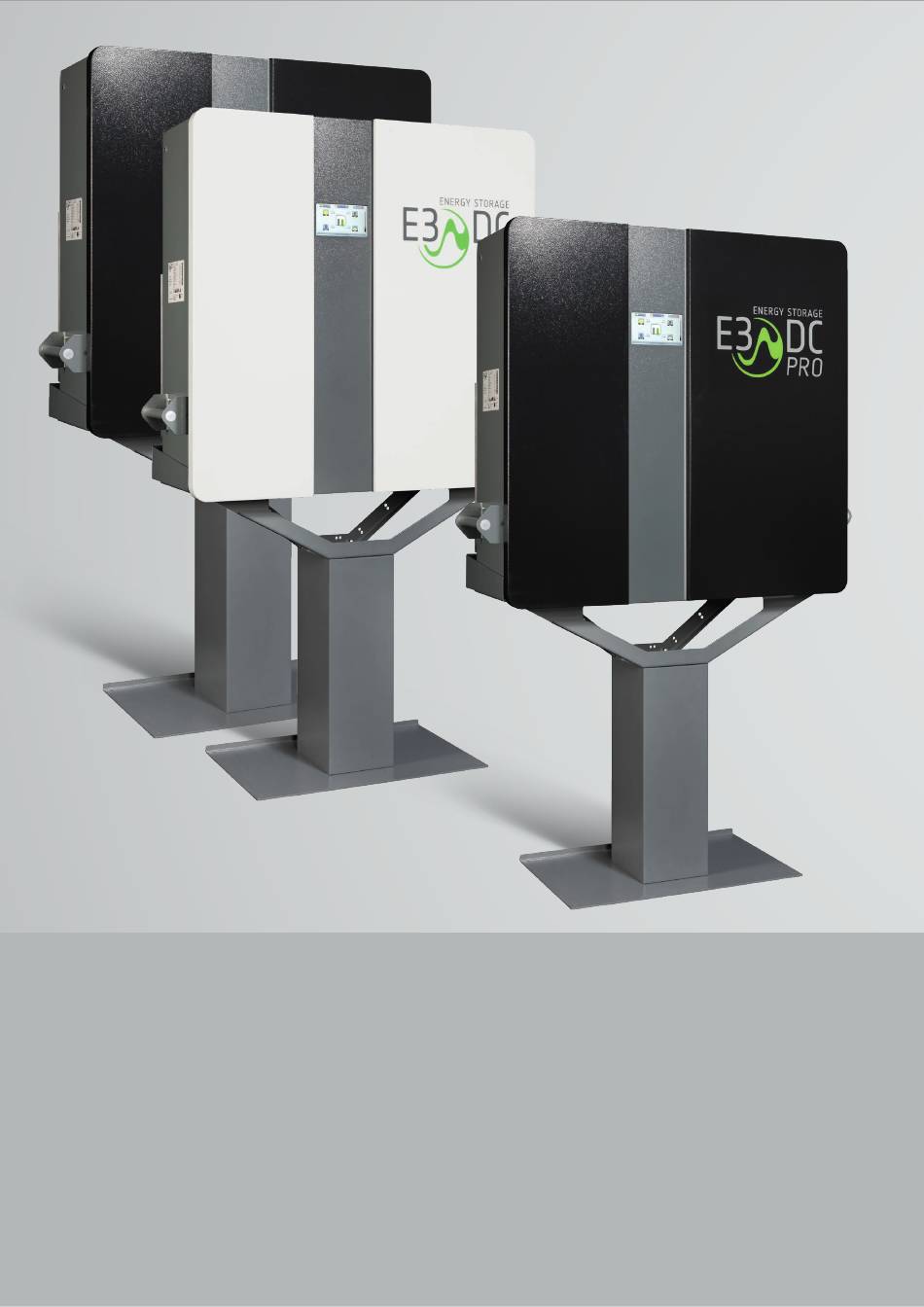

S10 E / S10 E PRO
Hauskraftwerk
Installationsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für E3/DC S10 E

Inhaltszusammenfassung für E3/DC S10 E

  • Seite 1 S10 E / S10 E PRO Hauskraftwerk Installationsanleitung...

  • Seite 3: Rechtliche Bestimmungen

    Bei Bedarf können Sie die Unterlagen auch im Kundenportal der E3/DC GmbH herunterladen. Weitere Informationen Das S10 E – All In One Hauskraftwerk wurde mit großer Sorgfalt und unter Verwendung modernster Technik entwickelt, produziert und geprüft. Die E3/DC GmbH fertigt nach den Vorschriften der EN ISO 9001.

  • Seite 5: Inhaltsverzeichnis

    S10 E ..........................19 3.1.2 S10 E PRO........................... 20 Aufbau S10 E/ S10 E PRO ........................ 21 „Schwarzstartfähigkeit“ der S10 E / S10 E PRO Hauskraftwerke ........... 22 Lieferumfang und Transportkontrolle...................... 23 Auf der Palette enthalten ....................... 23 Lieferumfang ..........................23 4.2.1...
  • Seite 6 Anschlussprinzip ....................... 49 6.2.2 Systemschaltbild S10 E / S10 E PRO .................. 50 6.2.3 Anschlussvarianten des S10 E / S10 E PRO – Blockschaltbilder ........50 Kabelquerschnitte, -beschaffenheit und Anschlüsse ..............51 Wo befindet sich was im S10 E? ....................52 6.4.1 Linke Geräteseite –...
  • Seite 7 S10 E an das Versorger- und Hausnetz anschließen (AC-Anschluss) ..........64 6.6.1 Schritt 1: Verbindungskabel zwischen Hausanschluss und S10 E verlegen ....... 65 6.6.2 Schritt 2: S10 E an das Versorger- und Hausnetz anschließen (auf Hutschiene 1) ... 66 6.6.3 Schritt 3: Erdungsleitung anschließen ................69 6.6.4 Schritt 4: Hausnetz spannungsfrei schalten ..............
  • Seite 8 Schritt 1: Spannung jedes Batteriemoduls prüfen ............96 7.7.4 Schritt 2: Batteriehalter abschrauben (nur, wenn erforderlich) ........97 7.7.5 Schritt 3: Batteriekabel durch Kabelkanal führen und am S10 E anschließen ....97 7.7.6 Schritt 4: Batteriemodule einsetzen ................100 7.7.7 Schritt 5: Leistungskabel an die Batteriemodule anschließen (Stromleitung) ....
  • Seite 9 E3/DC GmbH Inhaltsverzeichnis 7.10.3 Batteriemodule in den Batterieschrank einsetzen ............145 7.10.4 Batteriemodule des Batterieschranks mit dem S10 E verbinden ........147 7.10.5 Batteriekabel an die Batteriemodule des Batterieschranks anschließen ....... 148 7.10.6 Batterieschrank schließen ....................149 7.11 Nach der Batterieinstallation: Tiefentladung verhindern! ............149 Inbetriebnahme .............................
  • Seite 10 9.3.4 Smart-Funktionen ......................182 9.3.5 SmartHome (optional: bei Nutzung von Hausautomatisierungs-Systemen)....182 9.3.6 Wallbox (optional: bei Nutzung des Fahrzeugladegerätes der E3/DC GmbH) ....182 9.3.7 Standort .......................... 183 Hinweise zur Darstellung im Kundenportal ................. 184 9.4.1 Farbkennung und Symbole ..................... 184 9.4.2...
  • Seite 11 Technische Daten der S10 E Hauskraftwerke ..................205 15.1 S10 E Hauskraftwerk (Stand: 07.03.2019) ..................205 15.2 S10 E PRO Hauskraftwerk (Stand: 07.03.2019) ................207 Zubehör S10 E/S10 E PRO Hauskraftwerk (Stand: 15.10.2018) ............. 209 Glossar ..............................212 S10 E – Installationsanleitung...

  • Seite 13: Hinweise Zu Diesem Dokument

    „S10 E PRO Hauskraftwerk“ ab der Seriennummer 49xxx. Technische Änderungen behält sich die E3/DC GmbH vor. Auf den folgenden Seiten dieses Dokuments wird das Gerät als „S10 E“ bzw. als „S10 E Hauskraftwerk“ bezeichnet. Unterschiede zwischen den Gerätetypen S10 E und S10 E PRO werden gesondert hervorgehoben.

  • Seite 14: Arten Von Allgemeinen Hinweisen

    Folgedialog mit JA bestätigen, um die Einstellungen zu speichern. • Solar antippen. kursiv Benennung von Menüs, Funktionen • Menü Einstellungen und Editierfeldern • Funktion Netz > Darstellung von Menü-Pfaden • Einstellungen > Netz S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 15: Sicherheit

    Bei Verkauf, Verleih und/oder anderweitiger Weitergabe des Gerätes, bitte diese Anleitung ebenfalls mitgeben. Bestimmungsgemäßer Gebrauch • Das S10 E wird in Verbindung mit PV- und KWK-Anlagen als Hauskraftwerk eingesetzt, um benötigten Strom selbst zu erzeugen und zu verbrauchen. • Das Gerät ist ein Energiespeichersystem, bestehend aus Wechselrichter, Lithium-Ionen-Akkus und Batteriewandler.

  • Seite 16: Sicherheitshinweise

    Lebensgefahr durch Feuer oder Explosion! Bei elektrischen Geräten kann ein Brand entstehen.  Das Gerät nicht in Bereichen montieren, in denen sich leicht GEFAHR entflammbare Stoffe befinden.  Das Gerät nicht in explosionsgefährdeten Bereichen montieren. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 17: Folgen Bei Nichtbeachtung Dieser Anleitung

    Transport, Lagerung, Montage und Installation sowie sorgfältige Bedienung und Instandhaltung des Gerätes voraus. Qualifikation der installierenden Fachkräfte Die Installation des S10 E darf nur von einer ausgebildeten Elektrofachkraft ausgeführt werden. Die Elektrofachkraft muss sich eingehend mit dieser Anleitung befasst haben und die Sicherheitsvorkehrungen kennen.

  • Seite 18: Symbole Auf Dem Typenschild

    Spannungsquellen führt u. U. nicht Das Gerät wird von drei zur Spannungsfreiheit des Spannungsquellen Gesamtsystems. versorgt: - PV-Generator - AC-Netz - Batterien Vor dem Öffnen das Gerät von sämtlichen – Spannungsquellen trennen! S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 19: Produktbeschreibung

    Es befindet sich auf der linken Seite des Gehäuses. • Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei Fragen an den Technischen Support der E3/DC GmbH. • Das Typenschild muss dauerhaft am Produkt angebracht sein.

  • Seite 20: S10 E Pro

    3 Produktbeschreibung E3/DC GmbH 3.1.2 S10 E PRO Abb. 2: Typenschild S10 E PRO (Beispiel) S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 21: Aufbau S10 E/ S10 E Pro

    E3/DC GmbH 3 Produktbeschreibung Aufbau S10 E/ S10 E PRO Abb. 3: Aufbau S10 E/S10 E PRO ] Option: Zählerfeld intern (PV-Erzeugungs ] Option: Motorschalter für 3-phasige zähler) Ersatzstromfunktion ] AC-Absicherung für Wechselrichter E3/DC ] Option: CAN-Repeater (1F02) ] Option: Ein-/Ausschalter für Option Zählerfeld...

  • Seite 22: Schwarzstartfähigkeit" Der S10 E / S10 E Pro Hauskraftwerke

    Energie für den Eigenverbrauch bzw. Ersatzstrom liefert. Manueller versus automatischer Schwarzstart: Schwarzstartfähig sind alle Hauskraftwerke der Serien S10 E und S10 E PRO. Doch ein wichtiger Unterschied zwischen beiden ist zu beachten. Sobald die PV-Anlage bei Sonnenschein wieder Strom erzeugt, muss: •...

  • Seite 23: Lieferumfang Und Transportkontrolle

    E3/DC GmbH 4 Lieferumfang und Transportkontrolle Lieferumfang und Transportkontrolle Auf der Palette enthalten Bezeichnung Verwendung Anzahl S10 E / S10 E PRO Hauskraftwerk Energiespeichersystem Je nach Bestellung: Montage Standfuß mit Kippschutzbügeln oder Wandhalter (1-teilig) Batteriehaltebügel (im Gerät) Sicherung der eingebauten Batterien Batteriemodul(e) je nach Batterietyp Einbau in das Gerät...

  • Seite 24: Be-B1132 | Batterietyp Dcb-Zpx

    Zahnscheibe M6 DIN6797A außenverzahnt MM1072 Federring DIN127B M6 A4 MM1144 Zylinderschraube Innensechskant M6X14 A2 DIN912 MM1065 Flanschmutter M6 DIN6923 Verz. 6kt. SW10 BE-B1082: Beipack „Montage Gehäuse mit Fuß/Wandhalter“: MM1141 Zylinderschraube M8x20 DIN912 Innen-6kt StVz S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 25: Transportkontrolle

    Bewahren Sie die Original-Kartons der Batteriemodule auf! Für den Fall eines Batterieaustausches können die Batteriemodule so sicher und entsprechend UN38.3 Gefahrgut-Klasse 9 transportiert werden. Dies gilt auch bezogen auf die spätere Entsorgung der Batteriemodule. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 26: Gerät Verpackt Zum Montageort Transportieren Und Auspacken

    4.3.3 Abmessungen Palette und Gewicht Abmessungen der Palette: Ca. 1.400 x 1.200 x 1.400 (L x B x H in Millimeter) Gewicht S10 E | S10 E PRO (ohne Verpackung): Gerät: 110 kg | 123 kg inkl. Wandhalter: 120 kg | 133 kg inkl.

  • Seite 27: Montage

    E3/DC GmbH 5 Montage Montage Im folgenden Kapitel lernen Sie, wie Sie das S10 E entweder • auf einen Standfuß (Variante 1) oder • mit einem Wandhalter an der Wand montieren (Variante 2). Die beiden Varianten entsprechen den beiden möglichen Kaufvarianten „mit Standfuß“...

  • Seite 28: Gerät Verpackt Zum Montageort Transportieren Und Auspacken

    Bitte kontrollieren Sie nach dem Auspacken des Gerätes, ob Sie den vollständigen Lieferumfang erhalten haben (s. das Kapitel „Lieferumfang und Transportkontrolle“). Abmessungen Gerät Abb. 6: Abmessungen S10 E | *S10 E PRO bzw. | *S10 E durch Nachrüstung tieferer Türsatz S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 29: Montagewerkzeug

    Schraubendrehersatz (inkl. Torx) Anschluss der elektrischen Leitungen • • Inbusschlüsselsatz Anschrauben von Wandhalter bzw. Standfuß an der Wand • • Maulschlüsselsatz Anschrauben S10 E an Standfuß oder Wandhalter • • Bohrmaschine Bohren von Löchern zur Wandbefestigung • • Crimpzange Pressen der Aderendhülsen –...

  • Seite 30: Bedingungen Für Den Montageort

    +5 °C und +35 °C sicherzustellen. Ein Betrieb außerhalb dieses Temperaturbereichs führt zu Funktionsausfall und Garantieverlust! Der optimale Temperaturbereich für das Gerät am Montageort liegt zwischen +10 °C und +20 °C. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 31: Gerät Muss Frei Und Sicher Zugänglich Sein

    Heizgeräte sollten sich nicht in unmittelbarer Nähe des Montageortes befinden. • Die maximale Aufstellhöhe beträgt 2000 m über NN. Installationen in größerer Höhe sind nur auf Anfrage bei der E3/DC GmbH und unter Berücksichtigung von Derating-Faktoren möglich. 5.5.5 Gerät muss frei und sicher zugänglich sein: •...

  • Seite 32: Standfußmontage: Spezielle Bedingungen

    Dieser Freiraum darf nicht mit Gegenständen, wie z. B. Regalen oder Ähnlichem, blockiert werden. • Direkt unter dem Gerät dürfen sich keine Heizgeräte o. ä. Wärmequellen befinden, wie z. B. ein Wäschetrockner. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 33: Montage-Variante 1: Standfußmontage Mit Kippschutzbügeln

    Mit den Kippschutzbügeln wird das Gerät stabil an der Wand befestigt und vor dem Umkippen gesichert. Die Bügel werden an zwei Punkten an der Wand und an zwei Punkten am S10 E befestigt. Abb. 9: Standfuß mit den zwei Kippschutzbügeln S10 E –...

  • Seite 34: Maße Standfuß (Standard) Und Kippschutzbügel

    2 Unterlegscheiben, die für die verwendeten Schrauben geeignet sind. • 2 Dübel, die für die Beschaffenheit der Montagewand und die Schrauben geeignet sind. 5.6.1 Maße Standfuß (Standard) und Kippschutzbügel Abb. 10: Abmessungen Standfuß und Kippschutzbügel (Maße in mm) S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 35: Maße Standfuß (Gekürzt)

    5.6.4 S10 E mit Standfuß verschrauben Hinweis zu den Gehäusetüren: Beim S10 E Pro werden aus technischen die Gehäusetüren getrennt vom Gehäuse angeliefert und sind daher nicht am Gehäuse angebracht. Ggf. ist dies auch beim S10 E der Fall. S10 E – Installationsanleitung...
  • Seite 36 5 Montage E3/DC GmbH Um das S10 E mit dem Standfuß zu verschrauben, muss zunächst die rechte Gehäusetür entfernt werden. Diese verschließt den Batterieraum des Gerätes. Rechte Gehäusetür entfernen Schrauben der rechten Gehäusetür abschrauben. Gehäusetür leicht nach rechts schieben, dann unten vorziehen und Erdungskabel auf der Innenseite der Tür abstecken.
  • Seite 37 Verschraubungsmaterial liegt bei: - 5x Zylinderschraube mit Innensechskant M8 x 20 - 5x Sperrscheibe S10 E mit zwei Schrauben von außen an der linken Seite mit dem Standfuß verschrauben. Das Gerät mit einer Schraube von innen mit dem Standfuß verschrauben (im linken unteren Bereich des Batterieraums).

  • Seite 38: Kippschutzbügel Anbringen Und Mit S10 E Verschrauben

    Kippschutzbügel anbringen und mit S10 E verschrauben Hinweis: Dübel, Schrauben und Unterlegscheiben zur Befestigung der beiden Kippschutzbügel an der Wand, sind nicht im Lieferumfang enthalten! Die beiden Kippschutzbügel links und rechts auf der Oberseite des S10 E anschrauben. – Schrauben liegen bei: - 2x Maschinenschraube mit Außensechskant M10 x 25...
  • Seite 39 Abb. 16: S10 E mit den beiden Kippschutzbügeln verschrauben  Die Montage des S10 E auf dem Standfuß (Variante 1) ist nun abgeschlossen. In Kap. 6 erfolgt die Beschreibung des elektrischen Anschlusses. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 40: Montage-Variante 2: Wandhaltermontage

    8 Schrauben, die für die Beschaffenheit der Montagewand geeignet sind. • 8 Unterlegscheiben, die für die verwendeten Schrauben geeignet sind. • 8 Dübel, die für die Beschaffenheit der Montagewand und die Schrauben geeignet sind. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 41: Wandhalter - Max. Montagehöhe

    Die Oberkante des Wandhalters sollte eine maximale Höhe von 2 Metern nicht überschreiten! Abb. 17: Max. Montagehöhe des Wandhalters 2 Meter 5.7.2 Wandhalter – Abmessungen Abb. 18: Abmessungen Wandhalter (Maße in mm) S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 42: Wandhalter An Montagewand Befestigen

    Bohrlöcher anzeichnen für die Befestigung des Wandhalters (s. die folgende Zeichnung). Löcher in die Montagewand bohren und geeignete Dübel hineinstecken. Wandhalter mit geeigneten Schrauben und Unterlegscheiben an der Montagewand befestigen. Abb. 19: Wandhalter an der Montagewand befestigen S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 43: S10 E Auf Wandhalter Stellen

    E3/DC GmbH 5 Montage 5.7.4 S10 E auf Wandhalter stellen • S10 E mit zwei Personen auf die untere Kante des bereits an der Wand montierten Wandhalters heben. Abb. 20: S10 E auf Wandhalter heben 5.7.5 S10 E mit Wandhalter verschrauben Hinweis zu dem Gehäusetüren:...
  • Seite 44 Gehäusetür unten leicht vorziehen und Erdungskabel auf der Innenseite der Tür abstecken. Gehäusetür nach oben abnehmen und zur Seite stellen. – Die Tür wird nach dem Einsetzen und der Installation der Batterien wieder angeschraubt. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...
  • Seite 45 E3/DC GmbH 5 Montage B.) S10 E mit Wandhalter verschrauben Verschraubungsmaterial liegt bei: - 5x Zylinderschraube mit Innensechskant M8 x 20 - 5x Sperrscheibe Geräteinnenraum: Gerät mit einer Schraube von innen mit dem Wandhalter verschrauben. Linke Seite: Gerät mit 2 Schrauben von außen mit dem Wandhalter verschrauben.
  • Seite 46 5 Montage E3/DC GmbH C.) S10 E mit Kippschutz des Wandhalters verschrauben • S10 E gemäß der folgenden Zeichnung auf der linken und rechten Seite mit dem Kippschutz des Wandhalters verschrauben. – Hinweis: Schrauben liegen bei: - 2x Maschinenschraube mit Außensechskant M10 x 25 und - 2x Sperrscheibe Abb.

  • Seite 47: Elektrischer Anschluss

    E3/DC GmbH 6 Elektrischer Anschluss Elektrischer Anschluss Das S10 E wird als verbindende Komponente zwischen Versorgernetz, Hausnetz und PV-Anlage integriert. Technisch gesehen wird die Verbindung zwischen Versorger- und Hausnetz aufgetrennt und 3-phasig (5-adrig) über das Hauskraftwerk geführt. Das Kapitel „Elektrischer Anschluss“ enthält die folgenden Themen: •...

  • Seite 48: Zu Ihrer Sicherheit

     Der Betrieb an anderen Gleichspannungsquellen kann zur Zerstörung des Gerätes führen und ist daher zu unterlassen.  Der elektrische Anschluss des Wechselrichters bzw. das Zuschalten der AC- und DC-Spannungen muss in der in dieser Anleitung beschriebenen Reihenfolge erfolgen. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 49: Integration Des S10 E In Die Bestehende Hausinstallation

    E3/DC GmbH 6 Elektrischer Anschluss Integration des S10 E in die bestehende Hausinstallation 6.2.1 Anschlussprinzip Abb. 24: Anschlussprinzip S10 E ] Netzanschluss, 5-adrig (Anschluss an ] Optionaler Anschluss X-Comfort-Interface Leistungsmesser und Reihenklemmen) (USB) ] Hausanschluss, 5-adrig (Reihenklemmen) ] DSL-Anschluss (Ethernet-Buchse RJ45)

  • Seite 50: Systemschaltbild S10 E / S10 E Pro

    Systemschaltbild S10 E / S10 E PRO Abb. 25: Systemschaltbild S10 E 6.2.3 Anschlussvarianten des S10 E / S10 E PRO – Blockschaltbilder Sämtliche für das S10 E möglichen Anschlussvarianten und Betriebsarten liegen detailliert beschrieben in Form von Blockschaltbildern vor und können im Downloadbereich des Kundenportals heruntergeladen werden.

  • Seite 51: Kabelquerschnitte, -Beschaffenheit Und Anschlüsse

    Kabelkanal, um evtl. notwendige Service-Arbeiten von der Geräterückseite sicher zu ermöglichen. AC-Anschluss Der Anschluss des S10 E an das Versorger- und Hausnetz erfolgt über verbaute AC- Klemmen im AC-Anschlussraum. Anschluss PV-Generator Der PV-Generator wird über DC-Solar-Steckverbinder (MC-4-Stecker) an der Unterseite des S10 E angeschlossen (Anschlusspanel).

  • Seite 52: Wo Befindet Sich Was Im S10 E

    E3/DC GmbH Wo befindet sich was im S10 E? 6.4.1 Linke Geräteseite – AC-Anschlussraum Auf der linken Geräteseite, hinter der Gehäusetür des S10 E, befindet sich der AC- Anschlussraum. • Nach dem Öffnen der Gehäusetür sind sämtliche LS-Automaten zu sehen.

  • Seite 53: Rechte Geräteseite - Batterieraum

    Spannung stehen.  Ein Kurzschluss der Batterieanschlussklemmen ist unbedingt zu vermeiden! Abb. 27: Rechte Seite geschlossen und mit geöffnetem Batterieraum 6.4.3 Unterseite Gerät – Anschlusspanel Abb. 28: Unterseite mit Anschlusspanel S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 54: Rückseite Gerät - Batteriewandler Und Pv-Wechselrichter

    Abb. 29: Geräterückseite | Batteriewandler und PV-Wechselrichter Batteriewandler (UDC) und PV-Wechselrichter befinden sich auf der Rückseite des S10 E, hinter dem AC-Anschlussraum. Sie sind nur von der Geräterückseite aus zugänglich. Das S10 E verfügt über einen Batteriewandler, die PRO-Serie über zwei Wandler.

  • Seite 55: Aufbau Des Ac-Anschlussraums Im Detail (Linke Gehäusehälfte)

    6 Elektrischer Anschluss Aufbau des AC-Anschlussraums im Detail (linke Gehäusehälfte) Hinweis: Durch Mehrbestückung der im AC-Anschlussraum verbauten Hutschienen, können optionale Zusatzfunktionen des S10 E realisiert werden. Abb. 30: AC-Anschlussraum geöffnet (linke Gehäusehälfte) S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 56: Anschluss- Und Belegungsplan (Befindet Sich Auf Innenseite Der Linken Gehäusetür)

    6 Elektrischer Anschluss E3/DC GmbH 6.5.1 Anschluss- und Belegungsplan (befindet sich auf Innenseite der linken Gehäusetür) Abb. 31: Anschluss- und Belegungsplan S10 E S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 57: Hutschiene 1 - Ansicht Ohne Optionen

    E3/DC GmbH 6 Elektrischer Anschluss Die im Folgenden beschriebenen und abgebildeten Hutschienen-Bestückungen entsprechen denen der Standardgeräteausstattung bzw. den gängigsten Bestückungsvarianten. 6.5.2 Hutschiene 1 – Ansicht ohne Optionen Abb. 32: Hutschiene 1 (Schema) S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 58: Hutschiene 1 - Ac-Anschluss An Das Versorgernetz

    Hutschiene 1 – AC-Anschluss an das Versorgernetz Abb. 33: Hutschiene 1 – AC-Anschluss Versorgernetz (Schema) 6.5.4 Hutschiene 1 – AC-Anschluss an das Hausnetz Abb. 34: Hutschiene 1 – AC-Anschluss Hausnetz (Schema) S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 59: Hutschiene 1 - Option „Can-Repeater" Nachrüsten

    Nachrüstsatz OPT1150080006 Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Ein CAN-Repeater ist Teil dieses Nachrüstsatzes. Der Nachrüstsatz ermöglicht den Anschluss des S10 E im Stich. Bei dieser Variante • wird der im System verbaute Leistungsmesser ausgebaut und anschließend extern verbaut.

  • Seite 60: Hutschiene 2 - Ansicht Ohne Optionen

    Hutschiene 2 – Option „Hausnotstrom-Motorschalter“ Nachrüstsatz OPT1150080001 Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Abb. 37: Hutschiene 2 – mit Hausnotstrom-Motorschalter (optional) S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 61: Hutschiene 2 - Mit Option „Hausnotstrom-Motorschalter" In Betrieb

    6.5.10 Hutschiene 2 – Option „SG Ready-Platine“ nachrüsten Nachrüstsatz OPT1150080002 Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Abb. 39: Hutschiene 2 – mit SG-Ready-Platine (optional) S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 62: 6.5.11 Hutschiene 3 - Ansicht Ohne Optionen

    Nachrüstsatz Zählerfeld intern / Zähler extern (OPT1150080003 / OPT1150080004) Um diese Option nutzen zu können, müssen Sie den „Nachrüstsatz Zählerfeld intern“ oder „…Zähler extern“ bei der E3/DC GmbH anfordern. Abb. 41: Hutschiene 3 – mit Option Ein-/Ausschalter internes/externes Zählerfeld In welchen Fällen wird der Erzeugungszähler benötigt? –...

  • Seite 63: 6.5.13 Hutschiene 3 - Option „Absicherung Zusatzwechselrichter

    6.5.13 Hutschiene 3 – Option „Absicherung Zusatzwechselrichter“ Nachrüstsatz OPT1150080005 Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Abb. 42: Hutschiene 3 – mit Option Absicherung Zusatzwechselrichter (extern) S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 64: S10 E An Das Versorger- Und Hausnetz Anschließen (Ac-Anschluss)

    Stellen Sie sicher, dass das Rechtsdrehfeld beachtet wird, damit der Wechselrichter später auch anläuft. In den folgenden Unterkapiteln werden die nacheinander vorzunehmenden Schritte zum Anschluss des S10 E an das Versorger- und Hausnetz im Detail beschrieben. Auflistung der einzelnen Schritte: Schritt 1: Verbindungskabel zwischen Hausanschluss und S10 E verlegen (S.

  • Seite 65: Schritt 1: Verbindungskabel Zwischen Hausanschluss Und S10 E Verlegen

    Versorgungsnetzes) durch die Leitung zwischen Hausanschluss und S10 E zu erhalten. Der Kabelquerschnitt für die Verbindungen vom Hausanschluss zum S10 E und zurück zur Unterverteilung ist grundsätzlich der Absicherung anzupassen. Für die beschriebene Anschlussart darf die Absicherung max. 63A betragen.

  • Seite 66: Schritt 2: S10 E An Das Versorger- Und Hausnetz Anschließen (Auf Hutschiene 1)

    6 Elektrischer Anschluss E3/DC GmbH 6.6.2 Schritt 2: S10 E an das Versorger- und Hausnetz anschließen (auf Hutschiene 1) • Der Anschluss des S10 E an das Versorger- und Hausnetz erfolgt auf der unteren Hutschiene des AC-Anschlussraum (Hutschiene 1). •...
  • Seite 67 Anschlussklemmen des verbauten Leistungsmessers aufgelegt werden. – Der Schutzleiter (PE) muss direkt an der Hutschiene 1 aufgelegt werden. Abb. 45: Versorgernetz AC-seitig anschließen Nach Auflegen der Leiter das Versorgernetz-Anschlusskabel mit Kabelbinder auf der Zugentlastungsschiene fixieren. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 68 Die Leiter HL1, HL2, HL3, der Neutralleiter (N) und der Schutzleiter (PE) müssen an den Anschlussklemmen der Hutschiene 1 aufgelegt werden (s. die folgende Abbildung). Abb. 46: Hausnetz AC-seitig anschließen Nach Auflegen der Leiter das Hausnetz-Anschlusskabel mit Kabelbinder auf der Zugentlastungsschiene fixieren. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 69: Schritt 3: Erdungsleitung Anschließen

    Verteilung entfernt wurden (vgl. Schritt 5), müssen nun die in Schritt 1 verlegten Verbindungskabel wie folgt angeschlossen werden: • Anschluss PE • Zuleitung zum S10 E: Anschluss unmittelbar hinter dem Strombezugszähler • Rückleitung vom S10 E: Einspeisepunkte in Hausverteilung • Neutralleiter anschließen S10 E –...

  • Seite 70: Schritt 7: Installation Prüfen Und Anschließend Hausnetz Einschalten

    6 Elektrischer Anschluss E3/DC GmbH 6.6.7 Schritt 7: Installation prüfen und anschließend Hausnetz einschalten • Die Installation prüfen. Erst danach das S10 E einschalten! • Nach Anbringen sämtlicher Abdeckungen im AC-Anschlussraum des Gerätes, das Hausnetz wieder einschalten. • Im Gerät den LS-Automaten für die Netztrennung (1K04) auf der Hutschiene 2 einschalten (s.

  • Seite 71: Schritt 8: Pv-Erzeugungszähler Verbauen (Optional)

    Um diese Option nutzen zu können, müssen Sie den o. g. Nachrüstsatz bei der E3/DC GmbH anfordern. Die Lieferung erfolgt ohne Zähler. Den PV-Erzeugungszähler in den AC-Anschlussraum des S10 E einbauen und an die vorinstallierten Leitungen anschließen. Die Stromflussrichtung des Zählers beachten.

  • Seite 72: S10 E An Den Pv-Generator Anschließen (Dc-Anschluss)

    6 Elektrischer Anschluss E3/DC GmbH S10 E an den PV-Generator anschließen (DC-Anschluss) 6.7.1 Zu Ihrer Sicherheit Lebensgefahr durch hohe Spannungen an den Leitungen der PV-Module! Zwischen der PV-Plus- und der PV-Minusleitung kann bauartbedingt eine Gleichspannung von bis zu 1000 Volt anliegen. PV-Module erzeugen auch GEFAHR bei geringem Lichteinfall gefährliche Spannungen!

  • Seite 73: Vor Dem Anschließen Prüfen

    E3/DC GmbH 6 Elektrischer Anschluss ACHTUNG  Die maximale DC-Eingangsspannung des S10 E beträgt 1000 Volt. Überschreiten dieser Spannung führt zur Zerstörung des Wechselrichters.  Die Temperaturkoeffizienten der PV-Module müssen berücksichtigt werden.  Die Einhaltung der Spannungsgrenzen bis -20°C sicherstellen.

  • Seite 74: Interne Stringverschaltung Der 2 Mpp-Tracker - Schema

    Das Web-Formular zur Inbetriebnahmeerklärung füllen Sie online im E3/DC-Kundenportal aus: https://s10.e3dc.com (Anmeldung erforderlich!)  Die PV-Strings mit MC-4-Steckverbindern direkt am S10 E kontaktieren (siehe die folgende Abbildung): – Plus-Stecker (rotes Kabel) in Minus-Buchse stecken – Minus-Stecker (schwarzes Kabel) auf Plus-Buchse stecken S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 75 E3/DC GmbH 6 Elektrischer Anschluss Abb. 52: PV-Strings an S10 E anschließen ACHTUNG Das Vertauschen der Polarität ist ein Installationsfehler und kann zur Zerstörung des S10 E führen! – Auf korrekte Polarität der Zuleitungen achten. – Prüfen, ob Plus- und Minusleitung zum selben String gehören.

  • Seite 76: S10 E An Das Internet Anschließen

    Die Inbetriebnahme des Gerätes ohne Internetanschluss ist nicht möglich! Hinweise zu geeigneten Schutzmaßnahmen: • Das S10 E sollte durch einen Router, der mindestens NAT unterstützt mit dem Internet verbunden sein. • Sollte das S10 E in einer DMZ platziert werden, so müssen die folgenden Maßnahmen ergriffen werden, um einen sicheren Betrieb zu gewährleisten:...

  • Seite 77: Freizugebende Ports

    Freizugebende Ports In seltenen Fällen – häufig bei Anschluss hinter einer restriktiven Firewall – ist ein Betrieb „out of the box“ nicht möglich, da Datenpakete vom S10 E ins Internet durch nicht frei gegebene Ports blockiert werden. In diesen Fällen ist sicherzustellen, dass ausgehende Verbindungen zu bestimmten Ports zugelassen werden.
  • Seite 78 6 Elektrischer Anschluss E3/DC GmbH Abb. 55: Linke Gehäusetür anbringen S10 E PRO | S10 E mit großem Türsatz  Die Arbeiten zur AC- und DC-Installation des S10 E sind jetzt abgeschlossen.  Im nächsten Kapitel werden das Montieren und Installieren der Batterien beschrieben.

  • Seite 79: Batteriemontage Und -Installation

    Batterieinstallation korrekt vorgenommen wurde! Batteriemodule sind im Auslieferungszustand teilgeladen!  Die Batteriemodule sind im Auslieferungszustand teilgeladen. Aus diesem Grund ist beim Herstellen des elektrischen Anschlusses besondere Sorgfalt geboten! S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 80: Erste-Hilfe-Maßnahmen

    Die Batteriezellen der Lithium-Ionen-Batterien sind in einem Batteriegehäuse verbaut. Für den Einsatz der Batterien ist keine externe Belüftung von außen notwendig. Ihr Gebrauch im Rahmen der Vorschriften des Herstellers ist unschädlich. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 81: Bestimmungsgemäßer Gebrauch Und Handhabung Der Batterien

    7.3.2 Bestimmungsgemäßer Gebrauch und Handhabung der Batterien Die von der E3/DC GmbH angebotenen Batterien sind nur für den Gebrauch in einem dafür geeigneten Speichersystem der E3/DC GmbH bestimmt. Die E3/DC GmbH lehnt jede Haftung für Schäden und Unfälle ab, die durch unsachgemäßen oder nicht bestimmungsgemäßen Gebrauch der Batterien...

  • Seite 82: Batterietypen Des S10 E Hauskraftwerks

    7 Batteriemontage und -installation E3/DC GmbH Batterietypen des S10 E Hauskraftwerks Im S10 Hauskraftwerk werden verschiedene Batterietypen eingesetzt – je nach Kundenauftrag und gewünschter Batteriekapazität. In der folgenden Tabelle sehen Sie die derzeit zum Einsatz kommenden Batteriemodule: Abbildung Batterietyp Kapitel...

  • Seite 83: Batteriemontage Vorbereiten

    Was ist zu tun, wenn der Batterie-Trennschalter dennoch auslöst? Bei einem im Normalbetrieb ausgelösten Batterie-Trennschalter sollte unbedingt eine Analyse durch E3/DC erfolgen! Es liegt sehr wahrscheinlich ein Fehler vor. Bei einer ggf. falsch vorgenommenen Installation kann ein Kurzschluss vorliegen. Liegt ein derartiger Defekt vor, muss dieser durch den E3/DC-Service behoben...

  • Seite 84: Batterie-Trennschalter In Stellung „0" Bringen

    Batterie-Trennschalter in Stellung „0“ bringen ACHTUNG Vor dem Anschließen der Batteriemodule, bitte unbedingt den Batterie- Trennschalter (Breaker) in Stellung „0“ bringen! Abb. 56: Unterseite S10 E – Batterie-Trennschalter in Stellung „0“ bringen 7.5.3 Batteriehaltebügel abschrauben • Vor dem Einsetzen der Batteriemodule, müssen Sie die Batteriehaltebügel abschrauben.

  • Seite 85: Batteriemodule Auspacken

    E3/DC GmbH 7 Batteriemontage und -installation Im Batterieanschlussfeld des S10 E ist – je nach bestelltem Batterietyp – ggf. bereits ein Patchkabel eingesteckt. 7.5.4 Batteriemodule auspacken Zu Ihrer Sicherheit: Verletzungsgefahr durch hohes Gewicht!  Die Montage der Batteriemodule sollte durch zwei Personen erfolgen.

  • Seite 86: Batterietyp Dcb-Zpx - Montage Und Installation

    Kommunikation mit Battery Protection Management (BPM) Gelb-oranges Dauerleuchten: • Verkabelung nicht korrekt angeschlossen • keine Kommunikation mit BPM • keine Funktion LED aus: • Batterien und/oder System sind nicht eingeschaltet. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 87: Schritt 1: Spannung Jedes Batteriemoduls Prüfen

    Spannung der übrigen Batteriemodule angleichen! (S. Kap. Spannung der Batteriemodule angleichen (nur bei Bedarf), S. 109f.). Fahren Sie erst danach mit der Montage bzw. Installation der Batterien fort! Abb. 59: Spannung der Batteriemodule prüfen S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 88: Schritt 2: Batteriemodule Einsetzen

    Die jeweils hinten an der Rückwand eingesetzten Batteriemodule müssen mit den beiliegenden Abstandshaltern links und rechts befestigt werden. • Unten eingesetztes hinteres Batteriemodul: Das unten eingesetzte hintere Batteriemodul wird mit 4 Abstandshaltern befestigt. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...
  • Seite 89 Die jeweils vorderen Batterien werden nicht mit Batteriehaltern befestigt. Nach dem Einsetzen aller Batteriemodule sieht der Batterieraum etwa so aus wie in der folgenden Abbildung: Abb. 62: Gerät nach dem Einsetzen aller Batteriemodule S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 90: Schritt 3: Leistungskabel Anschließen (Stromleitung)

    - Zuerst am S10 Hauskraftwerk anschließen. - Anschließend an den Batteriemodulen anschließen. Vorgehensweise: Die Stecker, die am S10 E angeschlossen werden, in die Buchsen im Batterieanschlussfeld des Hauskraftwerks einstecken (schmaler Stecker). – Die Nasen der jeweiligen Batteriestecker müssen hörbar einrasten.

  • Seite 91: Schritt 4: Kommunikationskabel Anschließen (Batteriemanagement)

    Abb. 65: Leistungskabel in Batteriemodul einstecken 7.6.6 Schritt 4: Kommunikationskabel anschließen (Batteriemanagement) Jedes Batteriemodul kommuniziert mit dem Batteriemanagement. Alle Batteriemodule müssen mit dem im S10 E verbauten Batteriemanagement verbunden werden. Dies geschieht mit den beiliegenden Kommunikationskabeln. Abb. 66: Kommunikationskabel (grün) Das zuerst angeschlossene Batteriemodul über das lange Kommunikationskabel...
  • Seite 92 Abschlusswiderstand in die Buchse „IN“ eingesteckt werden. Abb. 70: Abschlusswiderstand in letztes Batteriemodul einstecken Wurden alle Batteriemodule eingesetzt und – wie oben beschrieben – miteinander verkabelt, sieht der Batterieraum etwa so aus, wie in der folgenden Abbildung: S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 93: Schritt 5: Batteriehaltebügel Anschrauben

    E3/DC GmbH 7 Batteriemontage und -installation Abb. 71: S10 E mit 4 Batteriemodulen inkl. Batterieverkabelung 7.6.7 Schritt 5: Batteriehaltebügel anschrauben • Nach dem Einsetzen der Batteriemodule die vier Batteriehaltebügel wieder waagerecht auf die Schrauben vor dem Batterieraum hängen. • Anschließend alle Schrauben anziehen.

  • Seite 94: Schritt 6: Gehäuse Des Gerätes Schließen

    Die Vorgehensweise wurde Ihnen bereits im Kapitel „Montage“ detailliert erläutert. Abb. 73: Gehäuse schließen (Batterien, ja nach Batterietyp)  Sie haben die Batteriemodule (Typ DCB-ZPx) erfolgreich eingesetzt und angeschlossen. Im letzten Schritt nehmen Sie das S10 E Hauskraftwerk in Betrieb. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 95: Batterietyp Dcb-Npx - Montage Und Installation

    Maße in Millimeter (senkrecht aufgestellt): 440 x 620 x 95 (BxHxT) • Gewicht: 41 kg pro Batteriemodul • Anzahl der Batteriemodule: – S10 E: 3x intern | Batterieschrank: 3x extern Die Batteriemodule werden senkrecht in den Batterieraum eingesetzt. 7.7.2 LEDs der Batteriemodule Oranges Blinken: •...

  • Seite 96: Schritt 1: Spannung Jedes Batteriemoduls Prüfen

    Spannung der übrigen Batteriemodule angleichen! (S. Kap. Spannung der Batteriemodule angleichen (nur bei Bedarf), S. 109f.). Fahren Sie erst danach mit der Montage bzw. Installation der Batterien fort! Abb. 75: Spannung der Batteriemodule prüfen S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 97: Schritt 2: Batteriehalter Abschrauben (Nur, Wenn Erforderlich)

    7 Batteriemontage und -installation 7.7.4 Schritt 2: Batteriehalter abschrauben (nur, wenn erforderlich) Um die DCB-NPx-Batteriemodule in das S10 E einzusetzen, müssen Sie ggf. die Batteriehalter im Batterieraum entfernen. • Lösen Sie die jeweils vier Schrauben des linken und rechten Batteriehalters und entfernen Sie beide Halter.
  • Seite 98 Bei der Verwendung eines externen Batterieschranks sollten Sie ggf. auch das mitgelieferte lange Kommunikationskabel, dass das letzte interne Batteriemodul (des S10 E) mit dem ersten externen Batteriemodul (des Batterieschranks) verbindet, durch den Kabelkanal führen. Die Batterie-Leistungskabel und die Kommunikationskabel zu diesem Zeitpunkt...
  • Seite 99 3. Batteriemodul  Steckerbuchse unten vorne – Die Steckerbuchsen [4] bis [6] (obere Reihe) verwenden, wenn Batteriemodule extern in einem Batterieschrank verbaut werden. Die beiden Steckerschrauben der grünen Batteriestecker jeweils links und rechts anziehen. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 100: Schritt 4: Batteriemodule Einsetzen

    Kabelkanal des Batterieraums ordnungsgemäß verlegt und angeschlossen worden sein (s. o.)! Hintergrund: Nach dem Einsetzen der Batteriemodule reicht der zur Verfügung stehende Platz im Batterieraum des S10 E nicht mehr aus, um die Verkabelung noch vorzunehmen. Bringen Sie das erste Batteriemodul in eine aufrechte Position.
  • Seite 101 Unten werden zwei waagerecht eingesetzte Abstandshalter angeschraubt. – In der Mitte werden zwei senkrecht eingesetzte Abstandshalter angeschraubt. Abb. 82: Batterieabstandshalter anschrauben – Die Schrauben der Abstandshalter vor dem Einsetzen in die Befestigungsschienen eindrehen (noch nicht fest anziehen). S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 102 Befestigen Sie das Batteriemodul mit 4 weiteren Abstandshaltern. Setzen Sie – wenn vorhanden – das dritte Batteriemodul vor das zweite Batteriemodul. Hinweis: Vor dem dritten Batteriemodul (ganz vorne) werden keine Abstandshalter angebracht. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 103: Schritt 5: Leistungskabel An Die Batteriemodule Anschließen (Stromleitung)

    Erstes Leistungskabel [1] muss an erstes Batteriemodul [1] angeschlossen werden. – Zweites Leistungskabel [2] muss an zweites Batteriemodul [2] angeschlossen werden. – Drittes Leistungskabel muss an drittes Batteriemodul angeschlossen werden (nicht in der Abbildung zu sehen). S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 104: Ausstecken Der Batteriestecker

    Abb. 87: Sicherung am Batterie-Leistungskabel Sollte eine Sicherung auslösen, muss sie ersetzt werden. • Vor dem Einsetzen einer neuen Sicherung muss unbedingt die Ursache für das Auslösen der Sicherung behoben werden, i. d. R. Überstrom. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...
  • Seite 105 Überprüfen Sie bitte auch, ob Spannungsunterschiede zwischen den Batterien vorliegen, die 0,5 Volt übersteigen. Gleichen Sie gemessene Spannungsunterschiede ggf. an (s. Kap. Spannung der Batteriemodule angleichen (nur bei Bedarf), S. 109f.). S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 106: Schritt 6: Kommunikationskabel An Die Batteriemodule Anschließen

    Abb. 88: Kommunikationskabel (grün und grau) – im Lieferumfang enthalten • Jedes Batteriemodul kommuniziert mit dem Batteriemanagement. • Alle Batteriemodule müssen mit dem im S10 E verbauten Batteriemanagement verbunden werden. • Die Batteriekommunikation wird durch das Einstecken der beiliegenden Kommunikationskabel hergestellt.

  • Seite 107: Vorgehensweise

    – Üblicherweise wude das graue Kommunikationskabel bereits von Ihnen in das Batterieanschlussfeld des S10 E eingesteckt (RJ45-Buchse). Einen Stecker des grünen Kommunikationskabels in die Buchse „DOWN“ des ersten Batteriemoduls stecken. Den anderen Stecker des grünen Kommunikationskabels in die Buchse „UP“ des zweiten Batteriemoduls stecken.

  • Seite 108: Schritt 7: Batteriehaltebügel Anschrauben

    7.7.10 Schritt 8: Gehäuse des Gerätes schließen • Nach Abschluss der Installationsarbeiten muss die rechte Gehäusetür wieder – geerdet, – eingehängt und – verschraubt werden. Die Vorgehensweise wurde Ihnen bereits im Kapitel „Montage“ detailliert erläutert. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 109: Spannung Der Batteriemodule Angleichen (Nur Bei Bedarf)

    Abb. 93: Gehäuse schließen  Sie haben die Batteriemodule (Typ DCB-NPx) erfolgreich eingesetzt und angeschlossen. Im letzten Schritt nehmen Sie das S10 E Hauskraftwerk in Betrieb. Spannung der Batteriemodule angleichen (nur bei Bedarf) Gilt für die folgenden Batterietypen: • DCB-ZPx •...
  • Seite 110 Wichtig: Alle Batteriemodule mit demselben Messinstrument messen! Ist die Spannungsdifferenz < 0,5 Volt, die Verkabelung um das neue Batteriemodul erweitern. Anschließend die Batteriemodule in Betrieb nehmen (s. das Unterkap. „Batterien in Betrieb nehmen“ im Kap. „Inbetriebnahme“). S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 111: Batterietyp Dcb-Nlx - Montage Und Installation

    RJ48-Buchse (Batterie zu Batterie: Nur bei den Ein-/Ausschalter Slave-Batterien verwenden!) [4] LED Status-Anzeige [9] Minus-Buchse für Batterie-Leistungskabel (schwarzer Stecker) [5] Griff (Achtung: Nicht zum Tragen der Batterien [10] Abdeckung für Reihenklemmen zur geeignet!) Spannungsmessung S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 112: Leds Der Batteriemodule

    Gewicht: • 44 kg Anzahl der Batteriemodule: • S10 E: 2x intern | mit Option „großer Türsatz“ 3x intern • S10 E PRO: 3x intern | Batterieschrank: 3x extern Die Batteriemodule werden senkrecht in den Batterieraum eingesetzt. 7.9.2 LEDs der Batteriemodule Abb.

  • Seite 113: Spannungsungleichheit

    Wenn ein Batteriemodul in den Warnmodus wechselt, blinkt die rechte LED grün. Die blauen LEDs zeigen nach wie vor den Ladezustand der Batterien an, im folgenden Beispiel sind es 50% oder mehr. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 114 Die grüne LED erlischt. Die blauen LEDs zeigen die Fehlernummer in binärer Form an. Fehler 2: Wenn ein Batteriemodul einen schweren Fehler aufweist, leuchtet die vorletzte LED rot. Die grüne LED erlischt. Die blauen LEDs zeigen die Fehlernummer in binärer Form an. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 115: Batteriekabel Im Überblick

    PRO: 2 Stück Stecker [1]: Die System-Seite (grünes Kabelende) hat einen Stecker mit – 8 Kontakten (8P8C). Dieser Stecker wird in das Batterieanschlussfeld des S10 E Hauskraftwerks eingesteckt. Stecker [2]: Die BAT-Seite des Kabels (weißes Kabelende) hat einen – Stecker mit 10 Kontakten (10P10C).
  • Seite 116 • S10 E PRO wird daher mit 2 Kommunikationskabeln des Typs [B] ausgeliefert. – Das erste Kommunikationskabel des Typs [B] verbindet das S10 E PRO mit dem Master-Batteriemodul des ersten Batteriekreises COM 1 (RJ45-Buchse – Das zweite Kommunikationskabel des Typs [B] verbindet das S10 E PRO mit...

  • Seite 117: Schritt 1: Batteriehalter Abschrauben (Nur, Wenn Erforderlich)

    7 Batteriemontage und -installation 7.9.4 Schritt 1: Batteriehalter abschrauben (nur, wenn erforderlich) Um die DCB-NLx-Batteriemodule in das S10 E einzusetzen, müssen Sie ggf. die Batteriehalter im Batterieraum entfernen. • Lösen Sie die jeweils vier Schrauben des linken und rechten Batteriehalters und entfernen Sie beide Halter.

  • Seite 118: Schritt 3: Batteriekabel Am S10 E Anschließen

    Bei der Verwendung des externen Batterieschranks ggf. auch das mitgelieferte lange Kommunikationskabel [C], dass das letzte interne Batteriemodul (des S10 E) mit dem ersten externen Batteriemodul (des Batterieschranks) verbindet, durch den Kabelkanal führen. Die Leistungskabel und die Kommunikationskabel zu diesem Zeitpunkt noch nicht...
  • Seite 119 E3/DC GmbH 7 Batteriemontage und -installation Batteriekabel in das Batterieanschlussfeld des S10 E einstecken: Die Batteriekabel müssen in das Batterieanschlussfeld des S10 E eingesteckt werden. Das Batterieanschlussfeld befindet sich in der linken Seitenwand des Batterieraums. Abb. 101: Batteriekabel in Batterieanschlussfeld des S10 E einstecken •...
  • Seite 120 7 Batteriemontage und -installation E3/DC GmbH Nachdem Sie alle Batteriekabel mit dem S10 E verbunden haben, sollte der Kabelkanal des Batterieraums etwa so aussehen, wie in der folgenden Abbildung: Abb. 102: S10 E mit verlegten Batteriekabeln (Verkabelung interne Batteriemodule) Hinweis: Auf den schwarzen Gewebeschutzschlauch der Batterie-Leistungskabel wurde in der obigen Abbildung verzichtet.

  • Seite 121: S10 E Pro

    Um die nachfolgende Montage der Batteriemodule zu ermöglichen, sollten Sie alle verwendeten Leistungskabel [A] vor der Batteriemontage in das Batterieanschlussfeld des S10 E PRO einstecken und durch den vorbereiteten Kabelkanal führen. Das gilt auch für die Leistungskabel des ggf. zum Einsatz kommenden externen Batterieschranks.
  • Seite 122 Zwei getrennte Batteriekreise (nur beim S10 E PRO) Beachten Sie das folgende Schema: Das S10 E PRO Hauskraftwerk verfügt über zwei voneinander getrennte und damit unabhängige Batteriekreise. Beide Batteriekreise MÜSSEN genutzt werden! Dies gilt auch dann, wenn kein externer Batterieschrank...
  • Seite 123 Hinweis zu Batteriekreisen beim Einsatz eines externen Batterieschranks: Beim Einsatz eines externen Batterieschranks sollten Sie die Batteriemodule so anschließen, dass • ein Batteriekreis im Gehäuse des S10 E PRO und • der andere Batteriekreis im externen Batterieschrank gebildet wird. Sie müssen so Batteriemodule nicht über größere Entfernungen miteinander verbinden, sparen sich Arbeit und behalten einen besseren Überblick.

  • Seite 124: Schritt 4: Batteriemodule Einsetzen

    7 Batteriemontage und -installation E3/DC GmbH Nachdem Sie alle Batteriekabel mit dem S10 E PRO verbunden haben, sollte der Kabelkanal des Batterieraums etwa so aussehen, wie in der folgenden Abbildung: Abb. 105: S10 E PRO mit verlegten Batteriekabeln Hinweis: Auf den schwarzen Gewebeschutzschlauch der Batterie-Leistungskabel wurde in der obigen Abbildung verzichtet.

  • Seite 125: Vorgehensweise

    Kabelkanal des Batterieraums ordnungsgemäß verlegt und angeschlossen worden sein (s. o.)! Hintergrund: Nach dem Einsetzen der Batteriemodule reicht der zur Verfügung stehende Platz im Batterieraum des S10 E nicht mehr aus, um die Verkabelung noch vorzunehmen. Vorgehensweise: Drehen Sie das erste Batteriemodul so, dass der Griff auf dem Kopf steht: Die Anschlüsse für das Batterie-Leistungskabel befinden sich anschließend auf...
  • Seite 126 (nur bei 1 bis 2 Batteriemodulen!): Hinweis: Nur wenn 1 oder 2 Batteriemodule des Typs DCB-NLx in das S10 E / S10 E PRO Hauskraftwerk eingesetzt werden, müssen pro Batteriemodul 4 Abstandshalter angebracht werden. Bei Verwendung von 3 Batteriemodulen dieses Batterietyps, keine Abstandshalter anbringen! •...

  • Seite 127: Schritt 5: Kommunikationskabel An Die Batteriemodule Anschließen

    Batterieraum des S10 E Hauskraftwerks verwendet werden. Vorgehensweise beim Anschließen der Kommunikationskabel: Im S10 E eingesetzte Batteriemodule mit dem System und miteinander verbinden (Anzahl: max. 3 Stück mit Option „großer Türsatz“): S10 E per Master-Kommunikationskabel [B] mit dem 1. Batteriemodul verbinden (Master-Batteriemodul): Anschlüsse:...

  • Seite 128: S10 E Pro - Grundsätzliches

    Abb. 110: Anschließen der Batterie-Kommunikationskabel im S10 E (Schema) 7.9.8.2 S10 E PRO – Grundsätzliches • Das S10 E PRO Hauskraftwerk kommuniziert mit allen Batteriemodulen und verfügt über zwei unabhängige Batteriekreise. Beide Batteriekreise müssen genutzt werden! • Zwei Batteriemodule werden zu Master-Batteriemodulen.

  • Seite 129: S10 E Pro Ohne Externen Batterieschrank

    CAN1/RS485 1.1) (S10 E PRO) (BAT  Kommunikationskabel-Stecker: System  S10 E PRO mit BAT 2.1 (Master des Batteriekreises 2) verbinden: Anschlüsse: COM 2 (S10 E PRO) CAN1/RS485 (BAT 2.1)  Kommunikationskabel-Stecker: System  BAT 2.1 mit BAT 2.2 verbinden: Anschlüsse:...

  • Seite 130: Variante 2: Erstes Und Drittes Batteriemodul Sind Master-Batteriemodule

    BAT 1.1 BAT 1.2 verbinden: Anschlüsse: CAN2 (oben 1.1)  CAN2 (unten 1.2) S10 E PRO mit BAT 2.1 (Master des Batteriekreises 2) verbinden: Anschlüsse: COM 2 (S10 E PRO) CAN1/RS485 (BAT 2.1)  Kommunikationskabel-Stecker: System  S10 E PRO –...

  • Seite 131: S10 E Pro Mit Externem Batterieschrank

    S10 E PRO mit externem Batterieschrank Hinweis: Als Master-Batteriemodule sollten immer die vorderen Batteriemodule im Batterieraum des S10 E PRO und im externen Batterieschrank verwendet werden. Batteriekreis 1 befindet sich im S10 E PRO: BAT 1.1 Batteriekreis 1 besteht aus dem Master-Batteriemodul und den BAT 1.2...
  • Seite 132 7 Batteriemontage und -installation E3/DC GmbH Abb. 113: Batterie-Kommunikationskabel im S10 E PRO und im Batterieschrank (Schema) S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 133: Schritt 6: Leistungskabel An Die Batteriemodule Anschließen (Stromleitung)

    Hinweise zu den Batteriemodulen und den Batterie-Leistungskabeln: • Batterie-Leistungskabel anschließen: Beachten Sie die folgende Reihenfolge beim Anschließen der Batterieleistungskabel: – Zuerst am S10 E Hauskraftwerk anschließen (sollte zu diesem Zeitpunkt bereits geschehen sein) – Anschließend an den Batteriemodulen anschließen. • Batteriemodule ausschalten: Bei Batterietypen mit separatem Ein-/Ausschalter (wie z.

  • Seite 134: S10 E

    Verfahren Sie gemäß den folgenden beiden Abbildungen, welche die Batterieverkabelungen schematisch zeigen. Beachten Sie die Unterschiede zwischen – S10 E und – S10 E PRO. 7.9.9.1 S10 E Abb. 114: Batterie-Leistungskabel anschließen – S10 E (Schema) S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 135: S10 E Pro Ohne Externen Batterieschrank

    Variante 1: Erstes und zweites Batteriemodul sind Master-Batteriemodule Abb. 115: Batterie-Leistungskabel anschließen – S10 E PRO Variante 1 (Schema) Variante 2: Erstes und drittes Batteriemodul sind Master-Batteriemodule S10 E PRO Variante 2 (Schema) Abb. 116: Batterie-Leistungskabel anschließen – S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 136: S10 E Pro Mit Externem Batterieschrank

    7 Batteriemontage und -installation E3/DC GmbH 7.9.9.3 S10 E PRO mit externem Batterieschrank Abb. 117: Batterie-Leistungskabel anschließen – S10 E PRO mit Batterieschrank (Schema) S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 137: 7.9.10 Schritt 7: Batteriehaltebügel Anschrauben

    4 auf der linken und 4 auf der rechten Seite. B.) Vorgehensweise bei Nachrüstung mit tieferen Gehäusetüren: Das S10 E Hauskraftwerk kann auf Wunsch mit tieferen Türsätzen nachgerüstet werden, um ein weiteres Batteriemodul des Typs DCB-NLx aufnehmen zu können. •...

  • Seite 138: S10 E Pro

    Nach dem Einsetzen und der elektrischen Verkabelung der Batteriemodule, müssen die Batteriemodule mit 4 Batteriehaltebügeln fixiert werden. Das S10 E PRO verfügt werksseitig über tiefere Gehäusetüren, damit der Batterieraum drei Batteriemodule des Typs DCB-NLx aufnehmen kann. In das Gehäuse des Batterieraums sind bereits 8 Stehbolzen eingeschraubt: 4 auf der linken und 4 auf der rechten Seite.

  • Seite 139: Schritt 8: Batteriemodule Einschalten (Derzeit Nur Batterietyp Dcb-Nlx)

    Sie verhindern so ein ungewolltes Entladen der Batteriemodule, wenn zwischen der Installation und der eigentlichen Inbetriebnahme des S10 Hauskraftwerks ein längerer Zeitraum liegt. Lesen Sie im Kap. „Inbetriebnahme“ die entsprechenden Schritte nach. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 140: Verwendung Des Externen Batterieschranks (Option)

    Der Schrank sollte so nah wie möglich neben dem S10 E Hauskraftwerk platziert werden, damit die Kabellängen der Batteriekabel ausreichen. Abb. 122: S10 E PRO mit Batterieschrank: Varianten aufgestellt und an der Wand montiert Abb. 123: Batterieschrank geschlossen und offen mit Batteriemodulen S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 141 Batteriemodule nur lange Leistungskabel verwenden! • Bei einer Nachrüstung müssen bestehende Batterie-Leistungskabel komplett gegen die längeren Varianten ausgetauscht werden! • Achten Sie bei der Montage des Batterieschranks darauf, dass die Batteriekabel nicht unter Zug stehen! S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 142: 7.10.1 Variante 1: Batterieschrank Neben Dem S10 E Aufstellen

    ACHTUNG  Treffen Sie geeignete Maßnahmen, um das Eindringen von Schmutz- und Staubpartikeln in den Batterieschrank zu verhindern! Den Batterieschrank vor der Montagewand neben dem S10 E aufstellen und passend ausrichten. Den Kippschutzbügel auf das Gehäuse aufschrauben. Das Bohrloch für den Kippschutzbügel an der Montagewand anzeichnen.

  • Seite 143: 7.10.2 Variante 2: Batterieschrank An Wandhalter Montieren

    E3/DC GmbH 7 Batteriemontage und -installation 7.10.2 Variante 2: Batterieschrank an Wandhalter montieren • Üblicherweise wird der Wandhalter rechts vom S10 E an der Montagewand befestigt. • Schrauben Sie, wenn gewünscht, die Füße des Wandhalters ab. Lösen Sie dazu die 4 Schrauben und entfernen Sie die Wandhalterfüße.
  • Seite 144 Das kurze Erdungskabel des Batterieschranks mit der Batterieschranktür verbinden (Kabel des Schranks auf Erdungsbolzen der Tür aufstecken).  Hinweis: Dieser Schritt erfolgt erst beim Schließen des Batterieschranks. Abb. 125: Wandhalter für den Batterieschrank S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 145: 7.10.3 Batteriemodule In Den Batterieschrank Einsetzen

    4 Abstandshalter Batteriemodul DCB-NLX | 2 Batteriemodule: 4 Abstandshalter Hinteres Batteriemodul Vorderes Batteriemodul 4 Abstandshalter DCB-NLX | 3 Batteriemodule: Hinteres Batteriemodul 0 Abstandshalter 0 Abstandshalter Mittleres Batteriemodul Vorderes Batteriemodul 4 Abstandshalter S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 146 B.) Batteriemodule einsetzen • Setzen Sie die Batteriemodule in den Batterieschrank ein. Das Einsetzen der Batteriemodule erfolgt analog zum Einsetzen der Batteriemodule im S10 E. • Verwenden Sie unbedingt die Abstandshalter zur Befestigung der Batteriemodule. Hinweis: Die insgesamt verwendete Anzahl der Abstandshalter ist abhängig vom Batterietyp und der Anzahl der eingesetzten Batteriemodule (s.

  • Seite 147: 7.10.4 Batteriemodule Des Batterieschranks Mit Dem S10 E Verbinden

    7 Batteriemontage und -installation 7.10.4 Batteriemodule des Batterieschranks mit dem S10 E verbinden A.) Kabelkanal im S10 E verwenden: • Verwenden Sie den Kabelkanal des S10 E (s. die folgende Abbildung): – [1] Empfehlung: Oberer Teil des Kabelkanals für die intern verbauten Batteriemodule.

  • Seite 148: 7.10.5 Batteriekabel An Die Batteriemodule Des Batterieschranks Anschließen

    Diese Variante ist am besten für den am Wandhalter befestigten Batterieschrank geeignet. • Tauschen Sie zunächst das geschlossene Kabeldurchführungsblech der Seitenwand des S10 E gegen das geöffnete Blech einer der Seitenwände des Batterieschranks. • Führen Sie die Batteriekabel (Leistungs- und Kommunikationskabel) auf der rechten Seite des S10 E heraus nach außen zur vorbereiteten...

  • Seite 149: 7.10.6 Batterieschrank Schließen

    7 Batteriemontage und -installation 7.10.6 Batterieschrank schließen Hinweis zum S10 E PRO: Beim S10 E PRO gibt es immer 2 Batteriekreise mit entsprechend 2 Master- Batteriemodulen. Ein Master-Batteriemodul befindet sich üblicherweise im Batterieschrank und muss bei der Inbetriebnahme eingeschaltet werden. •...

  • Seite 150: Inbetriebnahme

    Sicherheitsvorkehrungen, wie z. B. Erdung und Absicherung, korrekt getroffen wurden! Energiemanagement in Betrieb nehmen • Im AC-Anschlussraum auf Hutschiene 2 den linken LS-Automaten (1F01) einschalten. Abb. 132: LS-Automat für interne Versorgung einschalten (1F01) S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 151: Erstmalig Am S10 E Anmelden

    E3/DC GmbH 8 Inbetriebnahme Erstmalig am S10 E anmelden Hinweis: Zur Verifizierung der Anmelddaten ist die Verbindung des S10 E mit dem Internet zwingend erforderlich. • „Nutzername“ und „IPIN“ des installierenden und von E3/DC zertifizierten Installateurs eingeben. • Anschließend jetzt anmelden antippen.

  • Seite 152: Wechselrichter In Betrieb Nehmen

    In diesem Fall könnte der Wechselrichter beschädigt oder zerstört werden! Im AC-Anschlussraum auf der oberen Hutschiene (Hutschiene 3) den LS-Automaten für die Absicherung des E3/DC-Wechselrichters einschalten (1F02). Abb. 134: LS-Automat für den E3/DC Wechselrichter einschalten (1F02) S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...
  • Seite 153 E3/DC GmbH 8 Inbetriebnahme Den Wechselrichter durch Drehen des DC-Trennschalters auf „1“ einschalten. Abb. 135: S10 E Gehäuseunterseite – DC-Trennschalter  Bei ausreichender Spannung des PV-Generators geht der Wechselrichter anschließend in Betrieb. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 154: Spannungsdrehfeld Kontrollieren

    Über diese Funktion können Sie kontrollieren, ob das System mit einem korrekten Drehfeld angeschlossen wurde. • Das S10 E benötigt ein Rechtsdrehfeld, da der Wechselrichter sonst nicht anläuft. Abb. 136: Funktion „Übersicht“ (Seite 2) mit der Anzeige des korrekten Rechtsdrehfeldes...

  • Seite 155: Vorgehensweise

    • Den Ein-/Ausschalter [SWITCH] am ersten Batteriemodul [BAT 1] kurz betätigen. Dieses Batteriemodul wird nach der Initialisierung zum Master-Batteriemodul. Abb. 138: Master-Batteriemodul beim S10 E einschalten Hinweis: Es ist wichtig, den Ein-/Ausschalter [SWITCH] des Master-Batteriemoduls nur kurz zu betätigen. Nur dann erfolgt die korrekte Initialisierung zu Master- und Slave-Batteriemodulen.

  • Seite 156: S10 E Pro

    E3/DC GmbH 8.5.2 S10 E PRO 2 getrennte Batteriekreise | 2 Master-Batteriemodule: Da das S10 E PRO über 2 voneinander getrennte und unabhängige Batteriekreise verfügt, gibt es auch 2 Master-Batteriemodule. Beide Master-Batteriemodule müssen eingeschaltet werden! Hinweis: Das zweite Master-Batteriemodule kann sich, je nach Anzahl der verwendeten Batteriemodule, sowohl im S10 E PRO als auch im externen Batterieschrank von E3/DC befinden.

  • Seite 157: Led-Anzeigen Der Batteriemodule

    Während der Initialisierungsphase des Batteriemoduls leuchtet nur diese LED. Blaue LEDs: Normalzustand: Die blauen LEDs auf der linken Seite zeigen den Ladezustand (SOC) des jeweiligen Batteriemoduls von links nach rechts an. Jede einzelne LED steht für 25% Ladezustand. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 158 Slave-Batteriemodul: Ist das Batteriemodul zu 50% oder mehr geladen werden, leuchten die ersten drei LEDs blau. Ist das Batteriemodul zu 75% oder mehr geladen werden, leuchten die ersten vier LEDs blau. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 159: Rechte Gehäusetür Anbringen (Batterieraum Verschließen)

    – verschraubt werden Die Vorgehensweise wurde Ihnen bereits im Kapitel „Montage“ detailliert erläutert. Abb. 140: Rechte Gehäusetür anbringen S10 E PRO | S10 E: mit Option „großer Türsatz“ • Nach Abschluss der Inbetriebnahme der Batterien muss der Batterieraum verschlossen werden.

  • Seite 160: Batterieschrank Schließen (S10 Epro)

    8 Inbetriebnahme E3/DC GmbH 8.5.5 Batterieschrank schließen (S10 E PRO) Falls Sie den externen Batterieschrank in Verbindung mit dem S10 E Pro Hauskraftwerk verwenden, müssen Sie jetzt noch die Gehäusetür des Batterieschranks anbringen. • Die Batterieschranktür einhängen. • Das kurze Erdungskabel des Batterieschranks mit der Batterieschranktür verbinden (Kabel des Schranks auf Erdungsbolzen der Tür aufstecken).

  • Seite 161: Batterie-Trennschalter (Breaker) In Stellung „1" Bringen

    Batterie-Trennschalter (Breaker) in Stellung „1“ bringen • Batterien einschalten durch Umlegen des Batterie-Trennschalters (Breaker) auf „1“. Abb. 143: S10 E Gehäuseunterseite – Batterie-Trennschalter 8.5.7 Batterietraining bei Erstinbetriebnahme Bei der Erstinbetriebnahme startet das Gerät automatisch das Batterietraining. Das Batterietraining dient der Kalibrierung der SOC-Berechnung (SOC = „State of Charge“...

  • Seite 162: Korrekte Funktion Der Systemkomponenten Bestätigen

    Komponente ist vorhanden und kommuniziert Rot: Komponente ist nicht vorhanden (Ausnahme: Notstrombetrieb) Orange: Komponente kommuniziert nicht Blau: Zeigt Service-Funktion an, z. B. bei Updates durch E3/DC Grau: Komponente nicht gestartet • Durch Antippen des Button Bestätigen, gelangen Sie zur Startseite des Systems.

  • Seite 163: Netzwerkeinstellungen Prüfen Und Ggf. Anpassen

    Hauptmenü > Personalisieren > Funktion Standort (Seite 2) • E-Mail-Adresse Ihres Kunden eingeben: Geben Sie die E-Mail-Adresse Ihres Kunden ein, damit der Zugang zum E3/DC-Portal erfolgen kann. Abb. 147: Funktion „Standort“ (Seite 2) S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 164: Leistungsmanagement Anpassen

    (Beachten Sie auch die in der Maske angezeigten Bedingungen für die Einstellung.) • Wenn nur ein Tracker genutzt wird, tippen Sie auf Single-Tracker Abb. 149: Funktion „Einstellungen“ mit den Button für die Tracker-Einstellung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 165: Netz- Und Anlagenschutz Anpassen

    8.11.2 Funktion „N/A-Schutz“ Hauptmenü > Installation > Funktion N/A-Schutz Über die Auswahl der Ländereinstellung in der entsprechenden Funktion, haben Sie zuvor bereits die Parameter für die Bereiche „Blindleistungsvorgabe“, „Frequenzüberwachung“ und „Netzschwankungen“ angepasst. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 166 Passen Sie die Parameter bitte nur in Absprache mit dem zuständigen EVU an! Abb. 151: Funktion „N/A-Schutz“ (Seite 1) – Blindleistung Abb. 152: Funktion „N/A-Schutz“ (Seite 2) – Frequenzüberwachung Abb. 153: Funktion „N/A-Schutz“ (Seite 3) – Netzschwankungen S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 167: Inbetriebnahmeerklärung Online Im Kundenportal Ausfüllen

    Sie haben das Gerät erfolgreich in Betrieb genommen. Damit sind die Arbeiten rund um die Montage, die elektrische Installation und die Inbetriebnahme abgeschlossen. Bitte händigen Sie Ihrem Kunden die Bedienungsanleitung zum S10 E aus. 8.14 Technischer Support Der Technische Support der E3/DC GmbH steht ausschließlich zugelassenen Installateuren zur Verfügung.

  • Seite 168: Monitoring Des Hauskraftwerks

    Autarkie [%] = (1 − )×100 Hausverbrauch [ kWh ] Auf den folgenden Seiten geben wir Ihnen einen groben Überblick über die Funktionen des Kundenportals sowie die Unterschiede zwischen der Webapplikation und der mobilen App. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 169: Zugang Zum Kundenportal - Webapplikation Oder Mobile App Nutzen

    Abb. 154: E3/DC-Kundenportal – Anmeldemaske • Anhand der Seriennummer kontrollieren, ob das installierte S10 Hauskraftwerk angezeigt wird. Abb. 155: E3/DC-Kundenportal – Übersicht einzelner Systeme eines Installateurs • Gewünschtes System per Mausklick auswählen. Anschließend erscheint eine Übersicht der Funktionen, die Ihnen zur Verfügung stehen: S10 E –...
  • Seite 170 Wollen Sie jetzt beispielsweise die aktuellen Werte Ihres Systems anschauen, klicken Sie auf Aktuelle Werte. Anschließend erscheint das von Ihnen ausgewählte System mit den aktuellen Leistungswerten: Abb. 157: E3/DC-Kundenportal – „Aktuelle Werte“ des ausgewählten Systems S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 171: Mobile App Nutzen

    • App auf Tablet-PC oder Smartphone starten. • Mit <Benutzername> und Ihrer <IPIN> (der Installateurs-Plakette) ins Kundenportal einloggen. Abb. 158: E3/DC-Kundenportal – Anmeldemaske der App • Anhand der Seriennummer kontrollieren, ob das installierte S10 Hauskraftwerk angezeigt wird. • Das gewünschte System antippen.
  • Seite 172 Wollen Sie beispielsweise die aktuellen Werte Ihres Systems anschauen, tippen Sie auf den Button Aktuelle Werte. Anschließend erscheint das von Ihnen ausgewählte System mit den aktuellen Leistungswerten: Abb. 160: App mit den „Aktuellen Werten“ Die Funktionen entsprechen denen der Webapplikation. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 173: Verwendete Symbole Des Kundenportals

    - Visualisierung der Leistungswerte aller gemessenen Phasen L1 bis L3 (live/15-Sekunden-Werte); - Historisierung der Leistungswerte im 15-Minuten-Rhythmus Smart-Funktionen: Enthält die Funktionen • SmartCharge und • SmartPower Die Einstellungen können nur vom Besitzer des Systems geändert werden! S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 174: Zusätzliche Funktionen Der Mobilen App

    Zur Steuerung von angeschlossenen Verbrauchern. Die Einstellungen können nur vom Besitzer des Systems geändert werden! Wallbox (optional): Steuerung des Fahrzeugladegeräts der E3/DC GmbH Die Einstellungen können nur vom Besitzer des Systems geändert werden! Standort: Anzeige der Kontaktdaten des Anlagenbesitzers sowie visuelle Darstellung des Standortes in OpenStreetMap.

  • Seite 175: Funktionen Des Kundenportals

    Aktuelle Werte Abb. 163: Aktuelle Werte eines S10 Hauskraftwerks (Beispiel) Die folgenden Energieflüsse des installierten Systems werden dargestellt: PV-Wechselrichter (Solarenergie) Die PV-Anlage produziert aktuell 1548 Watt an Solarenergie, die ins System fließen. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 176: Externe Quelle

    Gemessen bzw. dargestellt werden die folgenden Leistungswerte: • Ladezustand der Batterie • Batterie (Laden) • Batterie (Entladen) • Solarproduktion • Hausverbrauch • Netzeinspeisung • Netzbezug • Prognose • Externe Produktion • Produktion Summe S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...
  • Seite 177 Anzeige der Energie, die im Haus verbraucht wird. Der Hausverbrauch wird durch die Solaranlage, die Batterie, das Stromnetz und ggf. weitere externe Energiequellen gedeckt. Der Bezug von Strom aus dem Stromnetz des Energiedienstleisters soll möglichst gering gehalten werden. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 178 Abb. 165: Gemessene und ermittelte Leistungswerte in Kilowattstunden (kWh) B.) Hausverbrauch und Produktion in Prozent Anhand den ermittelten Leistungswerten werden die Prozent-Werte für • Produktion und • Hausverbrauch verdichtet als Tortendiagramme ausgegeben. Abb. 166: „Produktion“ und „Hausverbrauch“ in Prozent S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...
  • Seite 179 Produktionswerte als Flächen- und Säulendiagramme ausgegeben. Über den abgebildeten Button gelangen Sie zur Darstellung des Hausverbrauchs und der Produktionswerte in Form von Flächen- und Säulendiagrammen. Abb. 167: Hausverbrauch und Produktion im Verlauf eines Tages (Flächendiagramm) S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 180: System-Monitor

    Visualisierung der Solarleistung (bezogen auf die einzelnen Solar-Tracker) in einem Liniendiagramm (live/15-Sekunden-Werte); • Historisierung der Tracker-Leistungen (15-Minuten-Werte) Abb. 168: System-Monitor „Solarleistung“ Batterieleistung: Visualisierung der historisierten Batterie-Leistungen und der Batterietemperaturen (1-Minuten-Werte) Abb. 169: System-Monitor „Batterieleistung“ S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...
  • Seite 181 Historisierung im 15-Minuten-Rhythmus Abb. 170: System-Monitor „System-/Anlagenmonitoring“ Externe Produktion: • Visualisierung der Leistungswerte aller gemessenen Phasen L1 bis L3 (live/15-Sekunden-Werte) • Historisierung der Leistungswerte im 15-Minuten-Rhythmus Abb. 171: System-Monitor „Externe Produktion“ S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 182: Externe Verbrauchsmessung

    Eine detaillierte Beschreibung der Funktion entnehmen Sie bitte der Bedienungsanleitung zum S10 Hauskraftwerk. 9.3.6 Wallbox (optional: bei Nutzung des Fahrzeugladegerätes der E3/DC GmbH) Zur Steuerung des Fahrzeugladegeräts der E3/DC GmbH. Die Einstellungen können nur vom Besitzer des Systems geändert werden!

  • Seite 183: Standort

    E3/DC GmbH 9 Monitoring des Hauskraftwerks Abb. 172: Funktion „Wallbox“ 9.3.7 Standort Anzeige der Kontaktdaten des Anlagenbesitzers sowie visuelle Darstellung des Standortes in OpenStreetMap. Aus Datenschutzgründen wurde auf eine Abbildung verzichtet. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 184: Hinweise Zur Darstellung Im Kundenportal

    9 Monitoring des Hauskraftwerks E3/DC GmbH Hinweise zur Darstellung im Kundenportal 9.4.1 Farbkennung und Symbole Abb. 173: Farben und Symbole des Kundenportals S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 185: Darstellung Der Leistungswerte Und -Verläufe In Einem Diagramm

    Hauskraftwerks abweichen: • Kurze Spitzen erscheinen weniger hoch und zeitlich länger, – Entlade- und Ladespitzen erscheinen innerhalb einer Viertelstunde im Mittelwert gleichzeitig oder – es scheint Netzbezug trotz ausreichender PV-Leistung stattzufinden. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 186: Hinweise Zu Leistungsmessung Und Batterien

    – Beispiel: Werden aufgrund des Wetters die Endpunkte nicht regelmäßig erreicht, sinkt die Genauigkeit der SOC-Bestimmung u. U. deutlich spürbar. Bei Wiedererreichen eines Endpunktes wird das im Portal als SOC-Sprung sichtbar. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 187: Option: Hausautomation Über Xcomfort-Aktoren

    10 Option: Hausautomation über Xcomfort-Aktoren Option: Hausautomation über Xcomfort-Aktoren 10.1 Überblick Das S10 E verfügt über die Funktion, angeschlossene Verbraucher sinnvoll zu steuern (SmartHome). Aktuell geschieht dies über eine Schnittstelle zum funkbasierten Hausautomationssystem Xcomfort. Funktionen wie Lichtsteuerung oder die Steuerung von z. B. Wärmepumpen, Heizung oder Lüftung, sind möglich.

  • Seite 188: Kommunikation Zwischen Hauskraftwerk Und Aktoren Herstellen

    Kein Plug and Play: Anschließend muss ein Neustart des Systems durchgeführt werden: Hauptmenü > System-Info > Button Neu starten im Bereich „System“ Abb. 177: S10 E Gehäuseunterseite – USB-Buchse für Hausautomation S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 189: Schaltbefehle Für Die Aktoren Parametrieren

    Mit einem Schraubendreher die Programmiertaste des Aktors kürzer als 0,5 Sekunden betätigen.  Der Aktor geht in den Lernmodus, die LED im Aktor leuchtet durchgängig.  Die angeschlossene Last wird geschaltet. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 190 In der Funktion SmartHome die Einstellungen des angelegten Aktors vornehmen ([ ] bis [ Auf Rückmeldung des Systems achten Nach den hier vorgenommenen Einstellungen auf die Rückmeldung des Systems bzgl. des Aktorstatus achten (s. Folgekapitel). S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 191: 10.5.2 Rückmeldung Aktorstatus

    Wenn die Bedingung fertiggestellt ist, muss der Modus auto über den entsprechenden Button aktiviert werden. Andernfalls wird die erstellte Bedingung übergangen. Der Zugriff muss dann manuell über die Button an und aus erfolgen. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 192: 10.5.4 Angelernten Aktor Zurücksetzen Bzw. Löschen

     Die LED erlischt nach ca. 2 Sekunden. Anschließend kann der Aktor, wie in Kapitel „Aktor anlernen“ beschrieben, neu angelernt werden. Detailliertere Angaben zur Bedienung der Aktoren usw. entnehmen Sie bitte der Dokumentation des Herstellers. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 193: Aktor-Typ Analogaktor

    Spannung (10 Volt) an den Verbraucher weitergegeben werden soll, der dann die volle Leistung zieht. Im Beispiel wurden 100 Prozent Batterieladung eingegeben.  Tippen Sie abschließend übernehmen, um die Einstellungen zu speichern. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 194: 10.6.2 Werte Für Die Netzeinspeisung Bestimmen

    Spannung des Aktors ausgegeben wird, also 10 Volt. Der angeschlossene Verbraucher zieht in diesem Fall die volle Leistung. Im Beispiel wurden 1000 Watt eingegeben.  Tippen Sie abschließend übernehmen, um die Einstellungen zu speichern. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 195: 10.6.3 Werte Für Die Solarproduktion Bestimmen

    Über den Schieberegler können Sie auch manuell eine Spannung zwischen 0 und 10 Volt vorgeben. – Der Wert wird übernommen, sobald Sie den Schiebregler loslassen. – Die manuell vorgenommenen Eingaben in den Editierfeldern werden ignoriert. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...

  • Seite 196: Option: Leistungsmesser Typisieren Und Benennen

    Abb. 188: Ext. Leistungsmesser benennen und typisieren Den Namen des externen Leistungsmessers im Feld [2] eingeben. Im Feld [3] den Leistungsmesser-Typ aus den folgenden Typen auswählen: – Produktionszähler: Produktionszähler für externe Produktion – Verbrauchszähler: separate Verbrauchsleistungsmessung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...
  • Seite 197 Button übernehmen antippen, um die Eingaben zu speichern.  Der Leistungsmesser wurde jetzt benannt und typisiert. Im Kundenportal der E3/DC GmbH können entsprechend angelegte externe Leistungsmesser in der Funktion System-Monitor > Externe Produktion einzeln betrachtet werden. Abb. 189: Kundenportal – Anzeige externer Leistungsmesser S10 E –...

  • Seite 198: Wartungshinweise

    E3/DC GmbH Wartungshinweise Das System ist wartungsfrei. Im Falle eines Defektes wenden Sie sich bitte an die E3/DC GmbH. Sämtliche Reparaturen dürfen ausschließlich von E3/DC oder durch von E3/DC beauftragte Firmen vorgenommen werden! Softwareupdates werden direkt über das Internet aufgespielt. Eine permanente Internetverbindung ist zwingend erforderlich, um der E3/DC GmbH lückenlose...

  • Seite 199: Außerbetriebnahme

    Button ausführen im Bereich „Herunterfahren“ antippen. Abb. 190: Herunterfahren in der Unterfunktion „Funktionen“ Batterie-Trennschalter in Stellung „0“ bringen. Abb. 191: Unterseite S10 E – Batterie-Trennschalter in Stellung „0“ bringen Batterietypen mit Ein-/Ausschalter müssen am Master-Batteriemodul ausgeschaltet werden. DC-Trennschalter auf Position „0“ drehen, um den Wechselrichter auszuschalten.

  • Seite 200: Entsorgung Allgemein

    Fachbetrieb zum Recyceln zuzuführen. 13.4 Entsorgung von Batterien Bewahren Sie die Original-Kartons der Batterien auf! Für Endbenutzer verpflichtet sich die E3/DC GmbH die im S10 Hauskraftwerk verwendeten Batterien kostenfrei zurückzunehmen. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 201: Störabhilfe

    14 Störabhilfe Die Batterien müssen sicher und entsprechend UN38.3 Gefahrgut-Klasse 9 in der Originalverpackung transportiert werden. Beachten Sie auch die „Rücknahmeerklärung für Industriebatterien“ im Downloadbereich des Kundenportals der E3/DC GmbH. Störabhilfe 14.1 System neu starten Hauptmenü > System > Funktionen Die Funktion wird nur im Ausnahmefall benötigt.

  • Seite 202: System Ausschalten

    Batterie-Trennschalter (Breaker) in Stellung „0“ bringen: Um sicherzustellen, dass die Batterien nicht entladen werden, muss der Batterie-Trennschalter manuell ausgeschaltet werden. Abb. 197: Unterseite S10 E – Batterie-Trennschalter in Stellung „0“ bringen S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 203: Fehlermeldungen In Der Statuszeile

    Batterie ist nicht aktiv • Führen Sie zunächst einen Neustart des Systems durch (Hauptmenü > System > Funktionen > „Neu starten“)! Bleibt diese Aktion erfolglos, fahren Sie mit dem nächsten Schritt fort. S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 204 System neu (Hauptmenü > System > Funktionen > „Neu starten“)! System-Software nicht aktiv • System neu starten • Technischen Support der E3/DC GmbH kontaktieren. S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 205: Technische Daten Der S10 E Hauskraftwerke

    E3/DC GmbH 15 Technische Daten der S10 E Hauskraftwerke Technische Daten der S10 E Hauskraftwerke 15.1 S10 E Hauskraftwerk (Stand: 07.03.2019) S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 206 15 Technische Daten der S10 E Hauskraftwerke E3/DC GmbH S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 207: S10 E Pro Hauskraftwerk (Stand: 07.03.2019)

    E3/DC GmbH 15 Technische Daten der S10 E Hauskraftwerke 15.2 S10 E PRO Hauskraftwerk (Stand: 07.03.2019) S10 E – Installationsanleitung S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20...
  • Seite 208 15 Technische Daten der S10 E Hauskraftwerke E3/DC GmbH S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...

  • Seite 209: Zubehör S10 E/S10 E Pro Hauskraftwerk (Stand: 15.10.2018)

    E3/DC GmbH 16 Zubehör S10 E/S10 E PRO Hauskraftwerk (Stand: 15.10.2018) Zubehör S10 E/S10 E PRO Hauskraftwerk (Stand: 15.10.2018) Artikelnummer Bezeichnung Beschreibung/Lieferumfang BAT1150050100 weitere Batteriekapazität • 5.0 kWh (100% Entladetiefe) mit Anschluss-Kit BAT1250010000 weitere Batteriekapazität • 6,5 kWh (90% Entladetiefe)
  • Seite 210 16 Zubehör S10 E/S10 E PRO Hauskraftwerk (Stand: 15.10.2018) E3/DC GmbH Artikelnummer Bezeichnung Beschreibung/Lieferumfang OPT1450040005 – externe Quelle 1 – 4 OPT1450040006 (ID 101 – ID 104) oder – externer Verbraucher 1 – 4 (ID 101 – ID 104) –...
  • Seite 211 E3/DC GmbH 16 Zubehör S10 E/S10 E PRO Hauskraftwerk (Stand: 15.10.2018) Artikelnummer Bezeichnung Beschreibung/Lieferumfang OPT1150080002 Nachrüstoption SG Ready • SG Ready-Platine • Anleitung OPT1450070000 Energiefarming-Software • Software für das Energiefarming erforderlich: – Externe Leistungsmessung am Zählpunkt: - 100A Leistungsmesser (OPT1450030005) erforderlich!

  • Seite 212: Glossar

    Abkürzung IP steht für International Protection. Im englischen Sprachraum wird die Abkürzung teils auch mit Ingress Protection (Schutz gegen Eindringen) übersetzt. Local Area Network Lokales Netzwerk Photovoltaik State of Charge Ladezustand Batterien S10E-SN49_S10E-PRO-SN70_IA | 2019-03-22 | 4.20 S10 E – Installationsanleitung...
