Installation Der Pedale Am Kurbelarm - look TRAIL ROC Handbuch

BETREFFENDES PRODUKT : GEO CITY GRIP VISION / GEO CITY GRIP / TRAIL GRIP
Stellen Sie vor der Installation Ihrer Pedale sicher, dass die Schraubengewinde an den Kurbelarmen dem
BSA-Standard (9/16x20) entsprechen. Reinigen und fetten Sie die Kurbelgewinde vor dem Einsetzen des
Pedals. Identifizieren Sie das linke Pedal, das mit einem Ring auf der Achse gekennzeichnet ist (siehe
Diagramm A). Das Pedal wird gegen den Uhrzeigersinn eingeschraubt. Ziehen Sie das Pedal mit einem
8-mm-Inbusschlüssel mit einem Drehmoment von 25 Nm an (siehe Diagramm B).

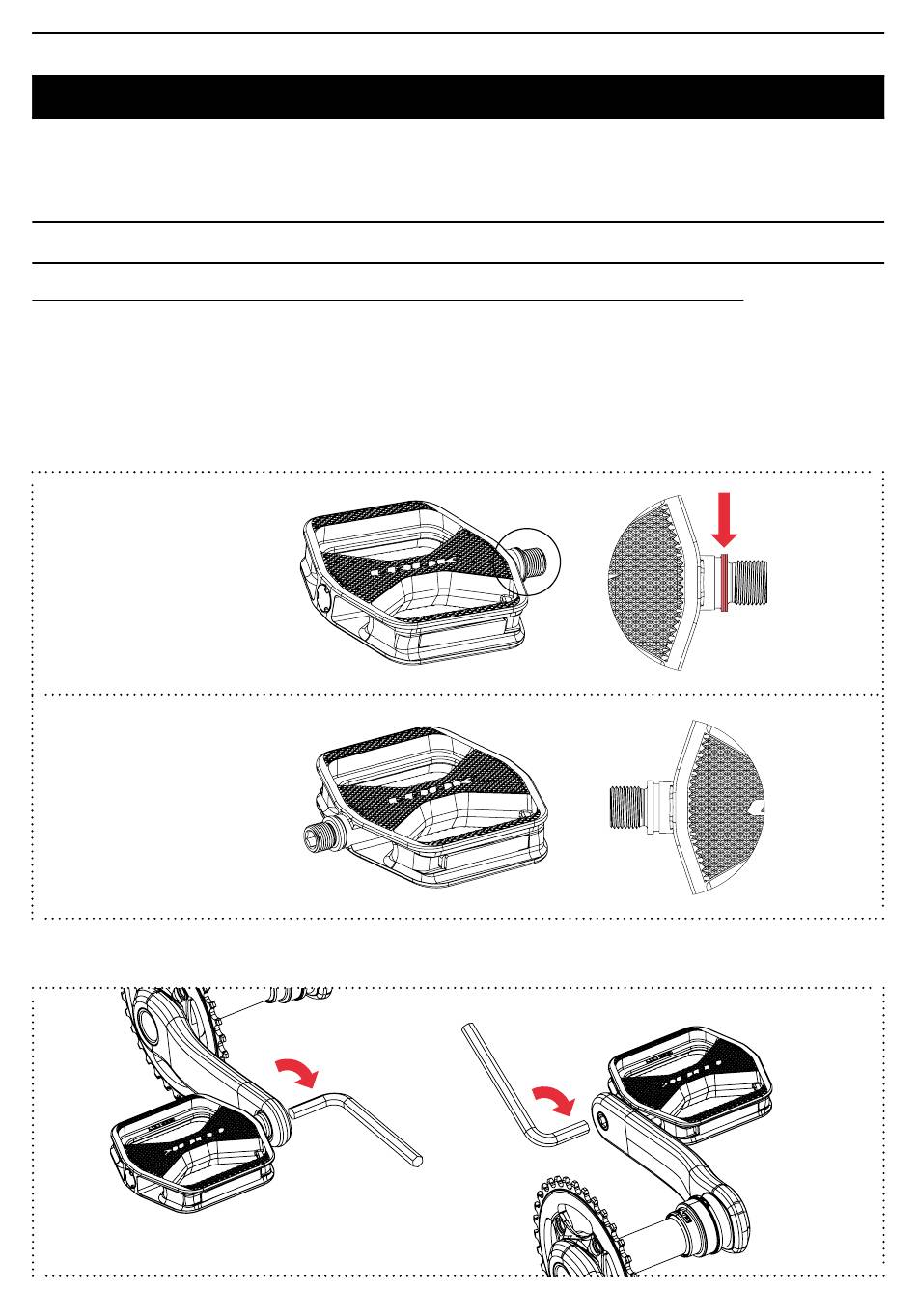

A / IDENTIFIZIERUNG DES LINKEN UND RECHTEN PEDALS
LINKES PEDAL
B
RECHTES PEDAL
B/ SERRAGE DE LA PEDALE SUR MANIVELLE
B / FESTZIEHEN DES PEDALS AM KURBELARM
B/ SERRAGE DE LA PEDALE SUR MANIVELLE

INSTALLATION DER PEDALE AM KURBELARM

B
A
B
A
A
25 Nm
DE
B
DÉTAIL
B
ECHELLE 2 : 1
25 Nm
38
A
DÉTAIL
B
ECHELLE 2 : 1
DÉTAIL
B
ECHELLE 2 : 1
DÉTAIL
ECHELLE 2 : 1
DÉTAIL
A
ECHELLE 2 : 1
DÉTA
A
ECHEL
