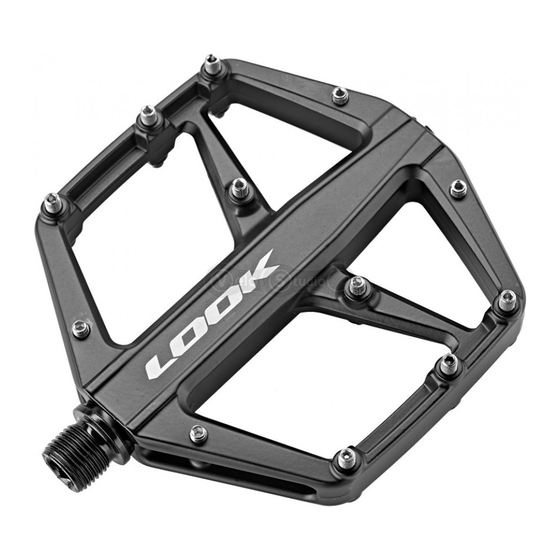

- Seite 1 Procédure Entretien Ligne d’Axe Pédales Plates Updated: 2022.10...
- Seite 2 Clé Allen de 8 mm Douille de 8 mm / clé à pipe de 8 mm Graisse GADUS S3 ou équivalente Kit d’outil d’entretien SAV LOOK 00023429 Kit 2 bouchons noir + Écrous + Outil Clef dynamométrique Un chiffon propre Procédure Entretien Ligne d’Axe...
- Seite 3 À l’aide de l’outil spécial, déposer le bouchon. Retirer l’entretoise en aluminium. ENTRETOISE ALU OUTIL CLÉ ALLEN 8 mm BOUCHON Procédure Entretien Ligne d’Axe Pédales Plates LOOK Cycle...
- Seite 4 DOUILLE 8 mm Pour un simple entretien, veiller à conserver l’écrou et la rondelle. Si changement d’axe, utiliser l’écrou et rondelle fournis dans le kit 00025065 Kit Axes Acier Droit et Gauche. Procédure Entretien Ligne d’Axe Pédales Plates LOOK Cycle...
- Seite 5 L’axe est maintenant libre et peut être retiré. Pour un entretien, veiller à conserver son joint. Si changement d’axe, utiliser le joint neuf fournis dans le kit. ROULEMENTS ÉCROU SENS D’EXTRACTION DE L’AXE SENS D’EXTRACTION DE L’AXE JOINT RONDELLE Ø6 Procédure Entretien Ligne d’Axe Pédales Plates LOOK Cycle...
- Seite 6 Appliquer une noisette de graisse sur la zone indiquée de l’axe. Utiliser de la graisse type GADUS S3 ou équivalent. POSITION DU POINT DE GRAISSE JOINT Insérer l’axe équipé de son joint, puis la rondelle et l’écrou. Procédure Entretien Ligne d’Axe Pédales Plates LOOK Cycle...
- Seite 7 (4Nm). Avant de remonter les pédales sur les manivelles, vérifier que le filetage de celles- ci soit propre. Si besoin, veuillez consulter la vidéo de montage sur notre site. Procédure Entretien Ligne d’Axe Pédales Plates LOOK Cycle...
- Seite 9 Instructions Axle Maintenance Flat Pedals Updated: 2022.10...
-
Seite 10: Required Tools
Required tools 8mm Allen key 8mm socket / 8mm socket wrench GADUS S3 grease or equivalent SAV LOOK maintenance tool kit 00023429 Kit 2 black plugs + Nuts + Tools Torque wrench A clean cloth Instructions Axle Maintenance Flat Pedals LOOK Cycle... - Seite 11 Remove the cap using the dedicated too providedl. Remove the aluminum spacer. ALUMINUM WASHER TOOL 8mm ALLEN KEY Instructions Axle Maintenance Flat Pedals LOOK Cycle...
- Seite 12 8 mm SOCKET For routine maintenance, make sure to keep the nut and spacer. If replacing the axle, use the nut and spacer provided in the 00025065 Right and Left Steel Axles kit. Instructions Axle Maintenance Flat Pedals LOOK Cycle...
- Seite 13 The axle is now released and can be removed. For routine maintenance, make sure to keep the seal. If replacing the axle, use the new seal provided in the kit. BEARINGS SENS D’EXTRACTION DE L’AXE DIRECTION OF AXLE REMOVAL SEALS WASHER Ø6 Instructions Axle Maintenance Flat Pedals LOOK Cycle...
- Seite 14 Apply a small amount of grease to the axle as illustrated below. Use GADUS S3 grease or equivalent. APPLY GREASE SEAL Insert the axle with the seal, followed by the washer and nut. Instructions Axle Maintenance Flat Pedals LOOK Cycle...
- Seite 15 (4Nm). Before remounting the pedals on the cranks, ensure that the pedal threads are clean. If necessary, we recommend that you watch the assembly video on our website. Instructions Axle Maintenance Flat Pedals LOOK Cycle...
- Seite 17 Istruzioni Manutenzione Del Perno Pedali Piatti Updated: 2022.10...
-
Seite 18: Strumenti Necessari
Chiave a brugola da 8 mm Bussola da 8 mm / chiave a bussola da 8 mm Grasso GADUS S3 o equivalente Kit di attrezzi per la manutenzione SAV LOOK 00023429 Kit 2 calotte nere + dadi + attrezzi Chiave dinamometrica... - Seite 19 Rimuovere la calotta utilizzando l’apposito strumento in dotazione. Rimuovere il distanziale in alluminio. RONDELLA IN ALLUMINIO UTENSILE CHIAVE A BRUGOLA DA 8 MM CALOTTA Istruzioni Manutenzione Del Perno Pedali Piatti LOOK Cycle...
- Seite 20 Per la manutenzione ordinaria, assicurarsi di conservare il dado e il distanziale. Se si sostituisce il perno, utilizzare il dado e il distanziale forniti nel kit 00025065 Perni in acciaio destro e sinistro. Istruzioni Manutenzione Del Perno Pedali Piatti LOOK Cycle...
- Seite 21 Il perno è ora sbloccato e può essere rimosso. Per la manutenzione ordinaria, assicurarsi di conservare la guarnizione. Se si sostituisce il perno, utilizzare la nuova guarnizione fornita nel kit. CUSCINETTI DADO SENS D’EXTRACTION DE L’AXE DIREZIONE DI SMONTAGGIO DEL PERNO GUARNIZIONI RONDELLA Ø6 Istruzioni Manutenzione Del Perno Pedali Piatti LOOK Cycle...
- Seite 22 Applicare una piccola quantità di grasso sul perno come illustrato di seguito. Utilizzare grasso GADUS S3 o equivalente. APPLICARE IL GRASSO SIGILLARE Inserire il perno con la guarnizione, quindi la rondella e il dado. Istruzioni Manutenzione Del Perno Pedali Piatti LOOK Cycle...
- Seite 23 (4Nm). Prima di rimontare i pedali sulle pedivelle, accertarsi che le filettature dei pedali siano pulite. Se necessario, si consiglia di guardare il video di montaggio sul nostro sito web. Istruzioni Manutenzione Del Perno Pedali Piatti LOOK Cycle...
- Seite 25 Instrucciones Mantenimiento Del Eje Pedales Planos Updated: 2022.10...
-
Seite 26: Herramientas Necesarias
Casquillo 8 mm / llave de tubo 8 mm Grasa GADUS S3 o similar Kit de mantenimiento SAV LOOK 00023429 Kit 2 tapones negros + Tuercas + Herramientas Llave dinamométrica Un paño limpio Instrucciones Mantenimiento Del Eje Pedales Planos LOOK Cycle... - Seite 27 Retira el tapón con la ayuda de la herramienta específica. Retira la arandela de aluminio. ARANDELA DE ALUMINIO HERRAMIENTA LLAVE ALLEN 8 MM TAPÓN Instrucciones Mantenimiento Del Eje Pedales Planos LOOK Cycle...
- Seite 28 CASQUILLO 8 MM Para mantenimiento habitual, conserva la tuerca y la arandela. Para sustituir el eje, utiliza la tuerca y la arandela facilitadas en el kit de Ejes aluminio Derecho Izquierdo 00025065. Instrucciones Mantenimiento Del Eje Pedales Planos LOOK Cycle...
- Seite 29 El eje ya está suelto y puede retirarse. Para un mantenimiento habitual, conserva la junta. Para sustituir el eje, utiliza la junta nueva del kit. COJINETES TUERCA SENS D’EXTRACTION DE L’AXE SENTIDO DE EXTRACCIÓN DEL EJE JUNTAS ARANDELA Ø6 Instrucciones Mantenimiento Del Eje Pedales Planos LOOK Cycle...
- Seite 30 Limpia el eje y el interior del cuerpo del pedal con un paño limpio y seco. Engrasa ligeramente el eje como se muestra en la ilustración. Utiliza grasa GADUS S3 o similar. ENGRASA SELLA Inserta el eje con la junta, seguido de la arandela y la tuerca. Instrucciones Mantenimiento Del Eje Pedales Planos LOOK Cycle...
- Seite 31 (4 Nm). Antes de volver a colocar los pedales en las bielas, comprueba que las roscas de los pedales estén limpias. Si es necesario, consulta el vídeo de montaje en nuestra página web. Instrucciones Mantenimiento Del Eje Pedales Planos LOOK Cycle...
-
Seite 33: Anleitung Wartung Der Pedalachse Flat Pedals
Anleitung Wartung Der Pedalachse Flat Pedals Updated: 2022.10... -
Seite 34: Erforderliche Werkzeuge
Erforderliche Werkzeuge 8mm Inbusschlüssel 8mm Nuss / 8mm Steckschlüssel GADUS S3 Fett oder gleichwertiges Fett SAV LOOK Wartungswerkzeugsatz 00023429 Satz 2 schwarze Stopfen + Muttern + Werkzeuge Drehmomentschlüssel Sauberes Tuch Anleitung Wartung Der Pedalachse Flat Pedals LOOK Cycle... - Seite 35 Entfernen Sie die Kappe mit dem mitgelieferten Spezialwerkzeug. Entfernen Sie den Aluminium-Spacer. ALUMINUM-SCHEIBE WERKZEUG 8 MM INBUSSCHLÜSSEL KAPPE Anleitung Wartung Der Pedalachse Flat Pedals LOOK Cycle...
- Seite 36 DOUILLE 8 mm Bewahren Sie die Mutter und den Spacer für routinemäßige Wartungsarbeiten auf. Wenn Sie die Achse austauschen, verwenden Sie die Mutter und den Spacer Stahlachsensatz 00025065 für die rechte und linke Achse. Anleitung Wartung Der Pedalachse Flat Pedals LOOK Cycle...
- Seite 37 Die Achse ist nun gelöst und kann ausgebaut werden. Bewahren Sie die Dichtung für routinemäßige Wartungsarbeiten auf. Wenn Sie die Achse austauschen, verwenden Sie die neue Dichtung, die im Kit enthalten ist. LAGER MUTTER SENS D’EXTRACTION DE L’AXE AUSBAURICHTUNG DER ACHSE DICHTUNGEN UNTERLEGSCHEIBE Ø6 Anleitung Wartung Der Pedalachse Flat Pedals LOOK Cycle...
- Seite 38 Geben Sie eine kleine Menge Schmierfett auf die Achse, wie unten abgebildet. Verwenden Sie GADUS S3-Fett oder ein gleichwertiges Fett. SCHMIERFETT AUFTRAGEN DICHTUNG Ziehen Sie die Achse mit der Dichtung ein, gefolgt von der Unterlegscheibe und der Mutter. Anleitung Wartung Der Pedalachse Flat Pedals LOOK Cycle...
- Seite 39 Drehmoment (4 Nm) an. Bevor Sie die Pedale wieder auf die Kurbeln montieren, stellen Sie sicher, dass die Pedalgewinde sauber sind. Falls erforderlich, empfehlen wir Ihnen, sich das Montagevideo auf unserer Website anzusehen. Anleitung Wartung Der Pedalachse Flat Pedals LOOK Cycle...
