安裝步驟 :
步驟一 :

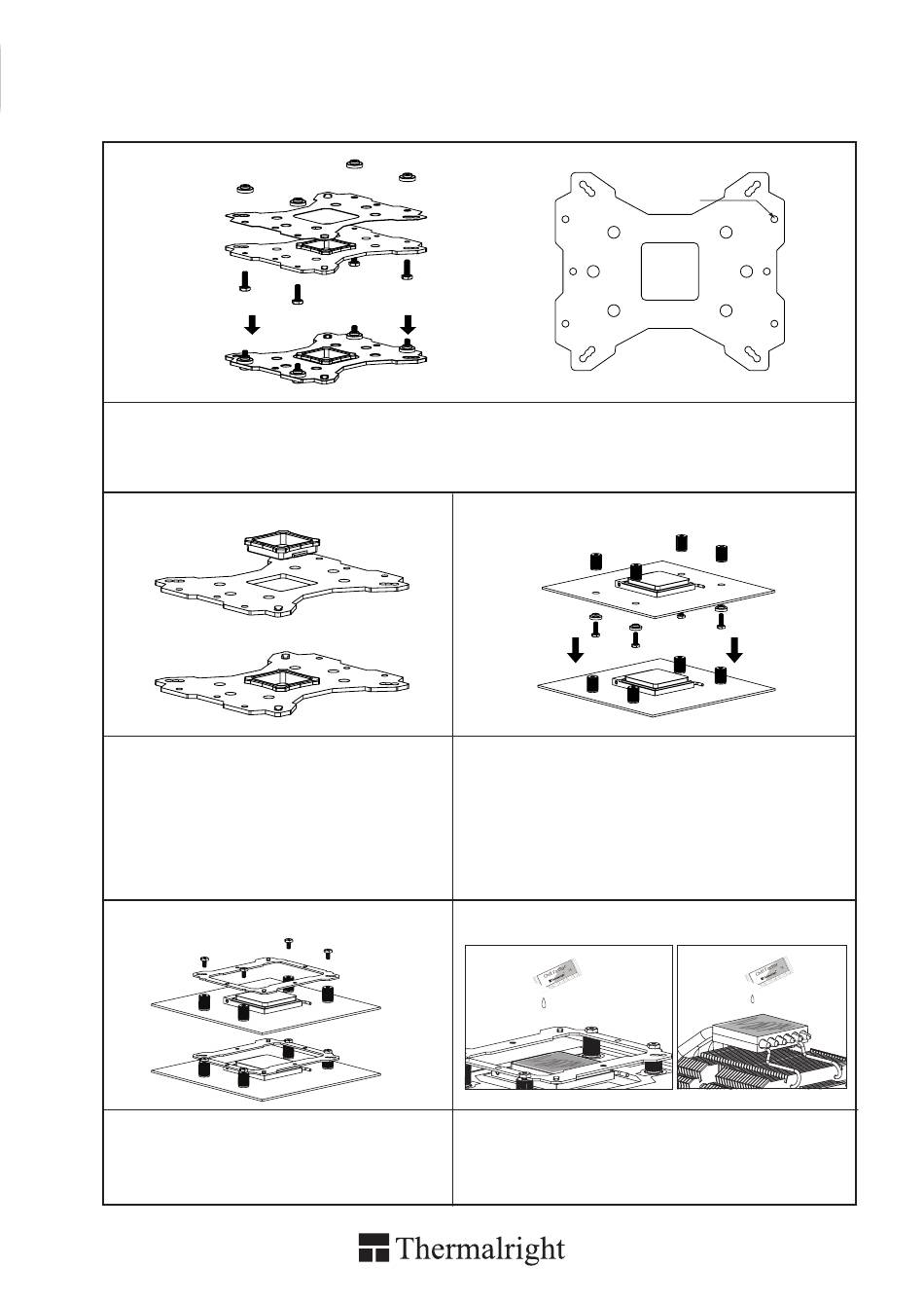

步驟一 : 依照您的處理器類型選擇對應於背板的孔位，將四根 M3L10 螺絲穿過背板及塑膠絕緣片後套
上 AMD 墊圈 ( 大 )。
步驟二 :
步驟二 : 注意 ! 當您安裝於 AMD 主機板時，
請先將 AMD 背蓋安裝於背板上。
步驟四 :
1
3
步驟四 : 將多孔扣具置於手轉螺絲上，再將
M3L6 螺絲轉上多孔扣具的對應孔位。
23
4
2
步驟三 :
1
3
步驟三 : 將 M3L10 螺絲穿過 Intel 墊片 ( 小 )，再穿
過主板中央處理器周圍的四個螺絲孔位，然後將手
轉螺絲套上穿過主板的 M3L10 螺絲，以對角線交
叉方式進行 ( 左圖 )。
步驟五 :
步驟五 : 塗抹導熱膏於散熱器銅底表面以及中央
處理器銅蓋上。
AMD
4
2
