Thermalright AXP-100H MUSCLE Bedienungsanleitung Seite 14

Installationsanleitung :

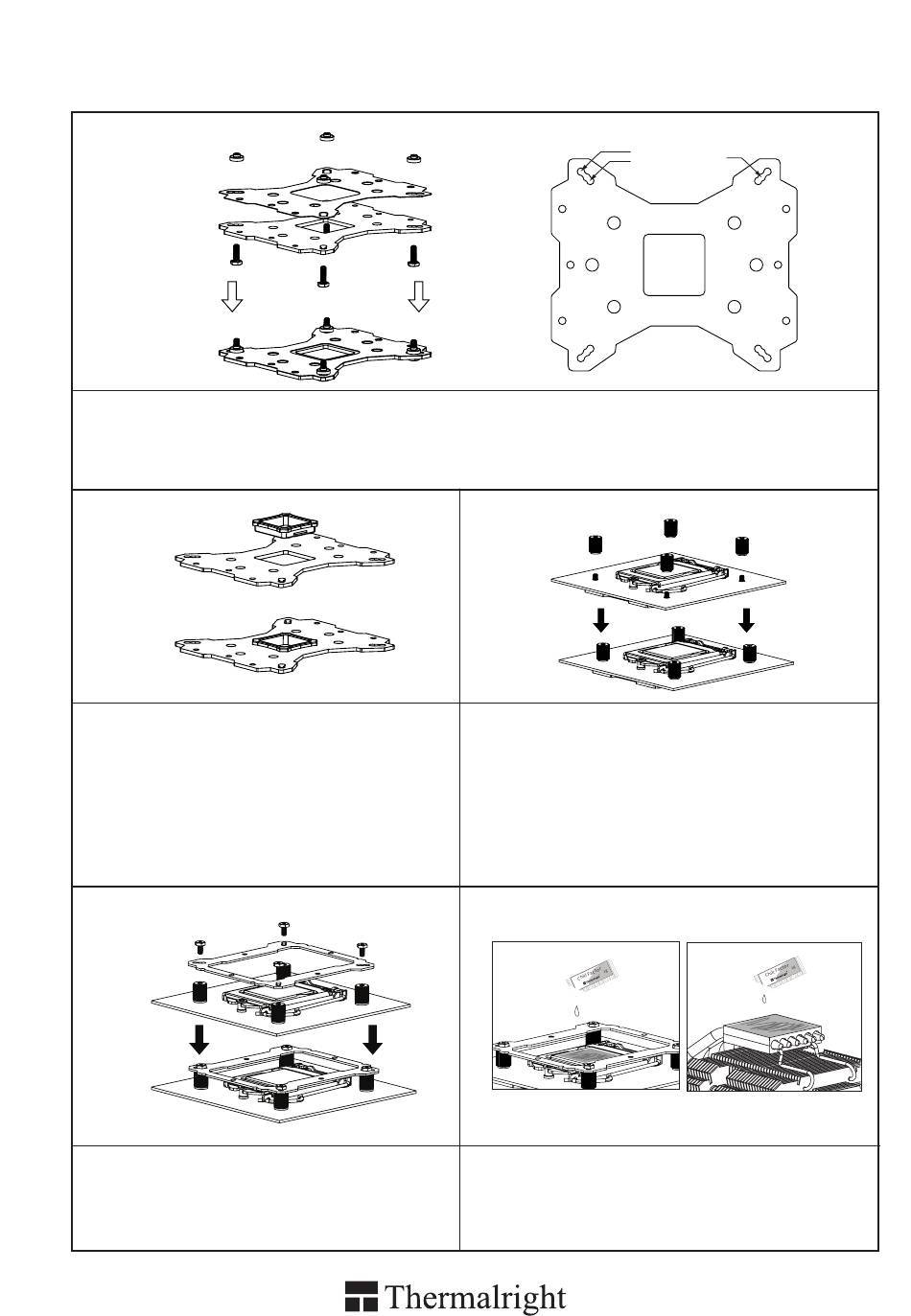

Schritt 1:
Achten Sie auf die entsprechenden Intel Sockel (775/1150/1151/1155/1156/1366) vorgesehene
Bohrungen in der Multi Plattform Backplate. Führen Sie die M3L10 Schrauben jeweils von unten durch
die Backplate und die mitgelieferte Leitschutzfolie und legen dann die Backplate auf den Tisch. Legen
Sie die vier Unterlegscheiben (für Intel) über die hervorstehenden Gewinde.
Schritt 2:
Beachten Sie:
Bei Verwendung einer Intel Socket 775 Plattform
setzen Sie zuerst den Backplateeinsatz in die
quadratische Öffnung der Backplate ein. Gehen
Sie sicher das der Aufsatz nach unten zeigt.
(Nur für LGA775 Plattformen)
Schritt 4:
1
Setzen Sie den Montagerahmen auf die
Rändelschrauben. Verwenden Sie die vier
M3L6 Schrauben, um den Montagerahmen auf
den Rändelschrauben zu befestigen.
11
4
2
3
1366
775
Schritt 3:
1
Legen Sie die vier Unterlegscheiben (für Intel)
über jede einzelne der vier M3L10 Schrauben.
Führen Sie diese anschließend von unten durch die
Montagelöcher des Mainboards, die sich um den
CPU Sockel herum befinden. Nun drehen Sie die
Rändelschrauben von oben auf die hervorstehenden
Gewinde und ziehen diese in diagonaler Reihenfolge
(siehe Abbildung) vorsichtig an.
Schritt 5:
Tragen Sie eine hauchdünne Schicht
Wärmeleitpaste auf der Oberfläche der CPU und
auf der Unterseite des Kühlers auf.
1150
1151
1155
1156
4
2
3
