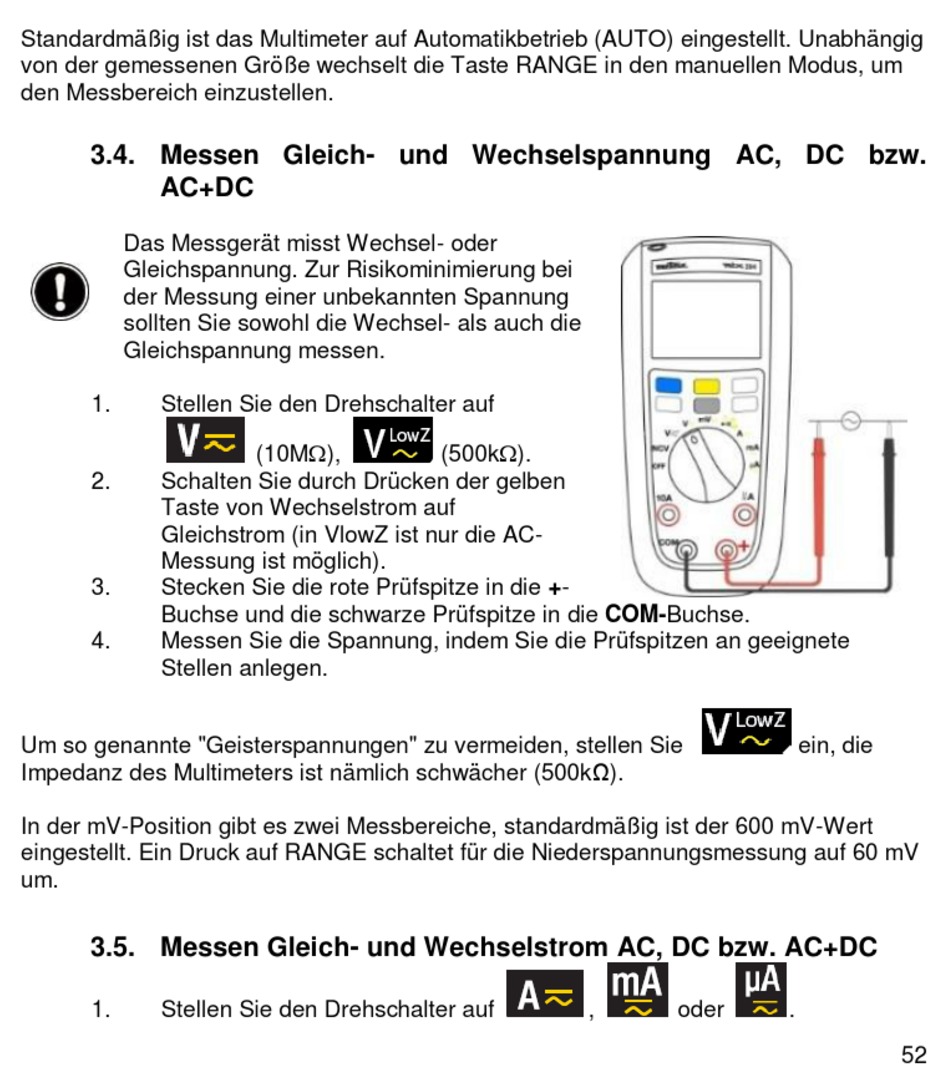

Messen Gleich- Und Wechselspannung Ac/Dc/Ac+Dc; Messen Gleich- Und Wechselstrom Ac/Dc/Ac+Dc - Metrix MTX204 Bedienungsanleitung

Standardmäßig ist das Multimeter auf Automatikbetrieb (AUTO) eingestellt. Unabhängig
von der gemessenen Größe wechselt die Taste RANGE in den manuellen Modus, um
den Messbereich einzustellen.
3.4. Messen Gleich- und Wechselspannung AC, DC bzw.
AC+DC
Das Messgerät misst Wechsel- oder
Gleichspannung. Zur Risikominimierung bei
der Messung einer unbekannten Spannung
sollten Sie sowohl die Wechsel- als auch die
Gleichspannung messen.
1. Stellen Sie den Drehschalter auf
2. Schalten Sie durch Drücken der gelben
Taste von Wechselstrom auf
Gleichstrom (in VlowZ ist nur die AC-
Messung ist möglich).
3. Stecken Sie die rote Prüfspitze in die +-
Buchse und die schwarze Prüfspitze in die COM-Buchse.
4. Messen Sie die Spannung, indem Sie die Prüfspitzen an geeignete
Stellen anlegen.
Um so genannte "Geisterspannungen" zu vermeiden, stellen Sie
Impedanz des Multimeters ist nämlich schwächer (500kΩ).
In der mV-Position gibt es zwei Messbereiche, standardmäßig ist der 600 mV-Wert
eingestellt. Ein Druck auf RANGE schaltet für die Niederspannungsmessung auf 60 mV
um.
3.5. Messen Gleich- und Wechselstrom AC, DC bzw. AC+DC
1. Stellen Sie den Drehschalter auf
(10M), (500k).
,
ein, die
oder .
52
