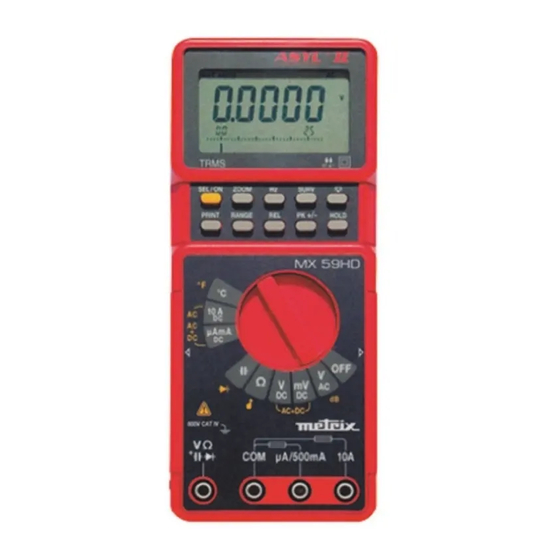

Metrix MX 59HD Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Notice de fonctionnement
Manual de instrucciones
Copyright ©
MX 59HD
User's manual
Bedienungsanleitung
Libretto d'istruzioni
FRANCAIS - page 1
ENGLISH -
page 19
DEUTSCH - Seite 38
ITALIANO -
pagina 57
ESPAÑOL - página 76
I
Chapitre
II
I
Chapter
III
Kapitel
IV
Capitolo
V
Capítulo
X03052A00 - Ed. 02 - 07/07
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Metrix MX 59HD
Inhaltszusammenfassung für Metrix MX 59HD
- Seite 1 MX 59HD Notice de fonctionnement User's manual Bedienungsanleitung Libretto d’istruzioni Manual de instrucciones FRANCAIS - page 1 Chapitre ENGLISH - page 19 Chapter DEUTSCH - Seite 38 Kapitel ITALIANO - pagina 57 Capitolo ESPAÑOL - página 76 Capítulo Copyright ©...
- Seite 3 LEGENDE / CAPTION / BESCHREIBUNG / LEGENDA / LEYENDA Borne d'entrée calibres 11, 12, 13, 14, 15 Mesure de tensions 500 mV Entrée de référence du multimètre Mesure de tensions continues Borne d'entrée calibre µA mA Mesure de résistance Borne d'entrée calibre 10 A Mesure de capacité...
- Seite 42 Kapitel III INHALTSVERZEICHNIS ALLGEMEINE HINWEISE ......................39 Sicherheitsregeln .........................39 1.1. 1.2. Schutzvorrichtungen ......................40 Sicherheitseinrichtungen ......................41 1.3. 1.4. Garantie ..........................41 1.5. Wartung, Reparaturen ......................41 Auspacken/Verpacken des Gerätes ..................41 1.6. GERÄTEBESCHREIBUNG ......................42 Zentraler Drehschalter ......................42 2.1. 2.2. Tasten ..........................42 Anzeige ..........................42 2.3. Stromversorgung .........................42 2.4.
-
Seite 43: Allgemeine Hinweise
Kapitel III ALLGEMEINE HINWEISE Sie haben soeben ein tragbares, numerisches 50.000 Punkte Vielfachmeßgerät erworben ; wir danken Ihnen für Ihr Vertrauen. Dieses Multimeter entspricht der Sicherheitsnorm EN 61010-1, Ed. 2 (2001) für elektronische Messbereichen. Für Ihre eigene Sicherheit sowie die des Geräts müssen Sie die in dieser Betriebsanleitung beschriebenen Anweisungen befolgen. -
Seite 44: Öffnen Des Gerätes
Kapitel III • Schalten Sie stets den Strom im Meßkreis ab, bevor Sie bei Strommessungen die Messbereichen an- oder abklemmen und bevor Sie den Messbereich umschalten. Derartige Unterbrechungen des Stromkreises können Überspannungen hervorrufen, die zum Schmelzen der Sicherungen führen oder das Instrument beschädigen. •... -
Seite 45: Sicherheitseinrichtungen
Kapitel III 1.3. Sicherheitseinrichtungen • Öffnen des Batteriefachs oder Auswechseln der Sicherungen sind erst möglich, nachdem der Benutzer die Messbereichen abgezogen hat. • Bei Messung von Spannungen über 24 V blinkt das Symbol in der Anzeige. • Bei einer andauernden Bereichsüberschreitung ertönt ein Warnsignal, um den Benutzer vor den Gefahren zu warnen. -
Seite 46: Gerätebeschreibung
Kapitel III GERÄTEBESCHREIBUNG Dieses Multimeter gehört zur Familie der ASYC II-Geräte (Advanced SafetY Concept der 3. Generation), die dem Benutzer größtmögliche Sicherheit, optimalen Schutz vor Fehlbedienungen und ein bisher unerreichtes Leistungsspektrum bieten. 2.1. Zentraler Drehschalter Das ist ein tragbares, batteriebetriebenes Messbereichen für den Profi in Elektrik und Elektronik. Der zentrale Drehschalter mit 10 Raststellungen schaltet zwischen den folgenden essberei um •... -
Seite 47: Inbetriebnahme
Kapitel III INBETRIEBNAHME 3.1. Anschluß der Messbereich Schließen Sie das schwarze Messbereich an die COM-Eingangsbuchse an (dies gilt für alle Messungen !). Je nach Messbereich und Stellung des Drehschalters stecken Sie das rote Messbereich in die untengenannte Eingangsbuchse : Stellung des Drehschalters Eingangsbuchse Ω, , °C... -
Seite 48: Wartung Des Multimeters
Kapitel III 3.5. Wartung des Multimeters 3.5.1. Selbsttest der Sicherungen Falls die Sicherungen F1 (0,63 A) oder F2 (11 A) durchgebrannt sind, erscheinen die Meldungen „FUSE.1“ bzw. „FUSE.2“ in der Anzeige. Sind beide Sicherungen defekt, erscheint die Meldung „FUSES“. Ersetzen Sie die durchgebrannte(n) Sicherung(en). µ... -
Seite 49: Funktionsbeschreibung
Kapitel III FUNKTIONSBESCHREIBUNG 4.1. Taste SEL/ON Mit dieser Taste können Sie das Multimeter nach Ansprechen der Abschalteautomatik wiedereinschalten. Weiterhin können Sie mit dieser Taste auf die zu den verschiedenen Schalterstellungen gehörenden Zweitfunktionen zugreifen. Die folgenden Diagramme verdeutlichen die anwählbaren Zweitfunktionen : 4.1.1. - Seite 50 Kapitel III 4.1.3. Stellung V DC Spannungsmessung SEL/ON AC+DC Spannungsmessung SEL/ON 4.1.4. Stellung Ω Ω Ω Ω Widerstandsmessung SEL/ON Durchgangsprüfung SEL/ON 4.1.5. Stellung Kapazitätsmessung SEL/ON Messung der Schwellenspannung SEL/ON Tragbares Digital-Multimeter...
-
Seite 51: Stellung ° ° ° ° C
Kapitel III 4.1.6. Stellungen µA mA / 10A DC-Strommessung SEL/ON AC-Strommessung SEL/ON AC+DC-Strommessung SEL/ON 4.1.7. Stellung ° ° ° ° C Temperatur-Messung SEL/ON > 1 Sek. SEL/ON < 1 Sek. Zuleitungen kurzschließen Wahl des Tastkopfs Einheits-Änderung °C/°F Pt 100 / Pt 1000 Temperatur-Messung Kompensation des Zuleitungs-Widerstandes... -
Seite 52: Taste Rel
Kapitel III • Bei Zeitmessungen (Frequenz, Tastverhältnis) : wenn die Bereichsumschaltung bei der vorhergehenden Messung (Spannung oder Strom) auf Handbetrieb eingestellt war, kann es erforderlich sein, diesen Meβbereich an den am Eingang eingegebenen Signalpegel anzupassen. Dazu dient die Taste RANGE, die ein Umschalten des Bereichs (Spannung oder Strom) auf den nächsthöheren ermöglicht. -
Seite 53: Taste Surv
Kapitel III 4.7. Taste SURV Durch langes Drücken dieser Taste stellen Sie den Überwachungsmodus ein (oder aus), d. h. das Gerät speichert laufend die Messbereiche ein und ermittelt automatisch den Minimalwert (MIN), den Maximalwert (MAX) und den gleitenden Durchschnittswert (AVG) aller bisherigen Messungen. -
Seite 54: Technische Daten
Kapitel III TECHNISCHE DATEN Nur der mit Toleranzen oder mit Grenzwerten angegebenen Daten sind zugesicherte Eigenschaften des Gerätes. Werte ohne Toleranzangaben dienen lediglich zur Information (franz. Norm NFC 42670). Die technischen Spezifikationen werden erst nach einer Aufwärmzeit von 30 min garantiert. Außer speziellem Hinweis sind sie von 5 bis 100 Prozent vom Messungsbereich gültig. -
Seite 55: Gleichströme
Kapitel III Kurve mit dem typischen Meßfehler in Abhängigkeit von der Frequenz (Meßbereiche 5 V, 50 V, 500 V) Vin = 100 % F.S. 50000 pts Vin = 50 % F.S. 25000 pts Vin = 15 % F.S. 7500 pts Vin = 5 % F.S. -
Seite 56: Widerstände, Durchgangsprüfung
Kapitel III Anzahl Meßpunkte : 50 000 (oder 5 000, siehe §. 3.4) Bereichsumschaltung : automatisch oder manuell zwischen den Bereichen 500 µA, 5 mA, 50 mA, 500 mA. Zusätzlicher Fehler durch den Scheitelfaktor des Signals : 0,2 % für Scheitelfaktoren zwischen 2 und 3 0,5 % für Scheitelfaktoren zwischen 3 und 6 (Fehlerangabe für Rechtecksignal am Bereichsende mit 200 µs Impulsbreite) Zusätzlicher Fehler in I... -
Seite 57: Dioden-Schwellenspannung
Kapitel III 5.7. Dioden-Schwellenspannung Meßbereich : 0 bis 2 V Meßstrom : 1 mA typisch Auflösung : 1 mV Überlastschutz : 600 V mit automatischer Rücksetzung 5.8. Frequenzen Drehschalterstellung : , mV, V , mA, 10 A Meßbereich : 0,62 Hz bis 500 kHz Abweichung : 0,03 % Überlastschutz :... -
Seite 58: Temperatur-Messung
Kapitel III 5.10. Temperatur-Messung - Meßbereich : - 200°C bis + 800°C - Auflösung : 0,1°C - Genauigkeit : ± 0,5°C von - 125°C bis 75°C ± 1°C von - 150°C bis 700°C - Verwendbare Fühler∗ : Platinfühler Pt 100 oder Pt 1000 °C oder °F - Einheit∗... -
Seite 59: Allgemeine Technische Daten
Kapitel III ALLGEMEINE TECHNISCHE DATEN Kalibrierung Das Multimeter besitzt einen nicht-flüchtigen Speicher in dem sämtliche Kalibrierdaten aller Meßbereiche abgelegt werden. Dadurch ist eine Nachkalibrierung des Gerätes über seriellen Datenaustausch ohne Öffnen des Gerätes möglich. Bei Auslieferung liegt dem Instrument ein Prüfung-Zertifikat bei. Gerätesicherheit gemäß... -
Seite 60: Zubehör
Kapitel III 6.1. Zubehör 6.1.1. Serienmäßiger Lieferumfang 1 Satz Meßkabel mit Sicherheits-Tastspitzen 1 9V-Blockbatterie (6F22) 1 Ersatzsicherung 10 x 38 - 11 A - 30 kA / 1000 V 1 Ersatzsicherung 5 x 20 - 0,63 A - 1,5 kA / 500 V 1 Bedienungsanleitung 1 Gummimanschette 6.1.2. - Seite 99 Capítulo V Fig. 1 Soulever la béquille située à l'arrière. Fig. 2 L'enlever en la tournant. Fig. 1 Lift the stand on the back. Fig. 2 Remove it by rotating. Abbg. 1 Die Klappstütze auf der Abbg. 2 Klappstütze durch Drehung Geräterückseite ausklappen.
