Galactic RBP-180

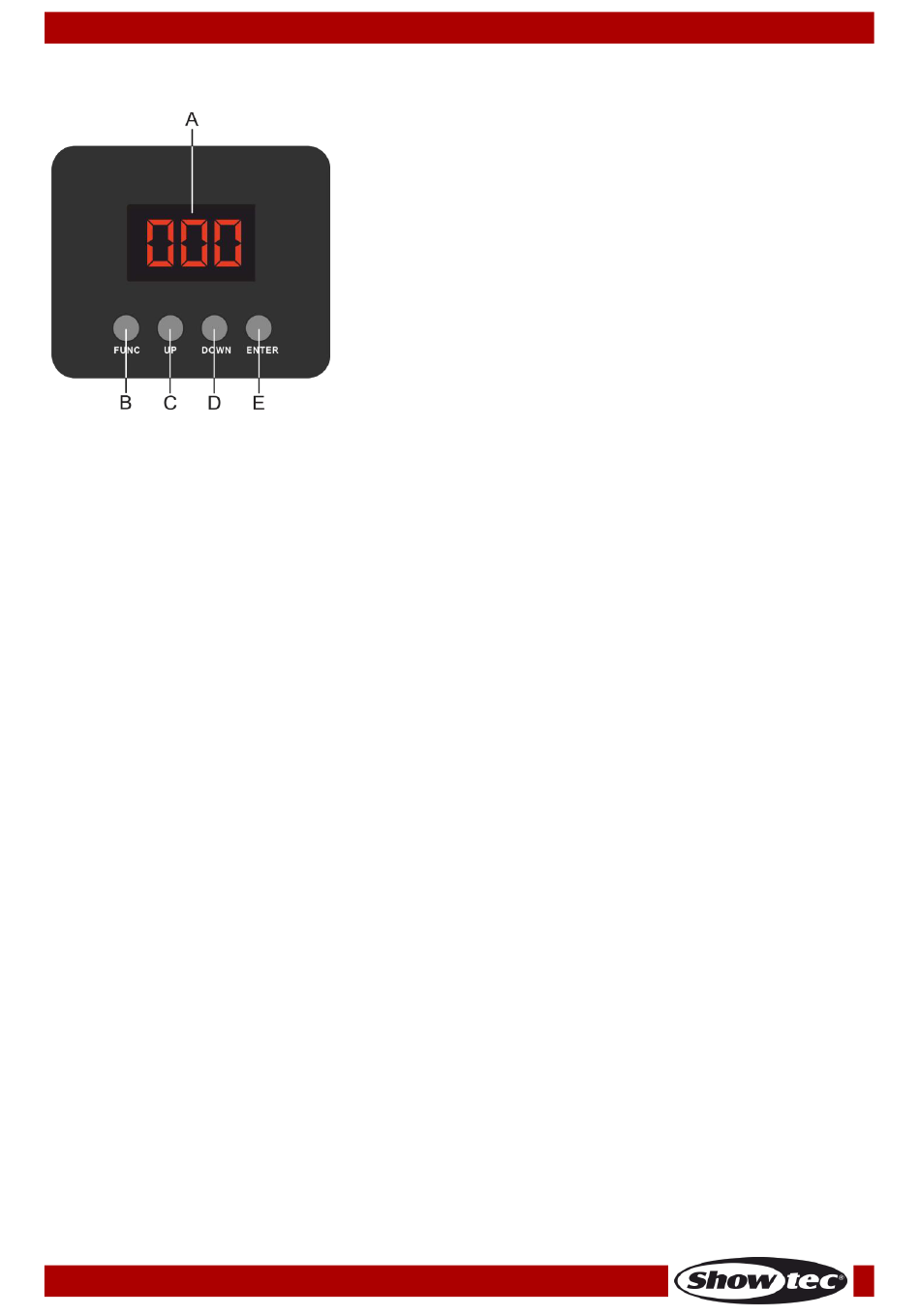

Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den
der Galactic vom Controller gesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 10 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Galactics verwenden.
Daher sollte die DMX-Adresse des ersten Galactic 1 (001) sein; die DMX-Adresse des zweiten Geräts sollte
1+10=11 (011) sein; die DMX-Adresse des dritten Geräts sollte 11+10=21 (021) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt
angesteuert werden kann. Wenn zwei oder mehreren Galactics ähnliche Adressen zugewiesen werden,
reagieren sie entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Galactics eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt der Galactic automatisch, ob er DMX 512-Daten empfängt. Wenn
keine Daten empfangen werden, kann es an einem der folgenden Probleme liegen:
●
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
●
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Bestellnummer: 51337
A)
LED-Display
B)
FUNC-Taste
C) UP-Taste
D)
DOWN-Taste
E)
ENTER-Taste
Abb. 05
17
