Stûv 30-in Installation Seite 5

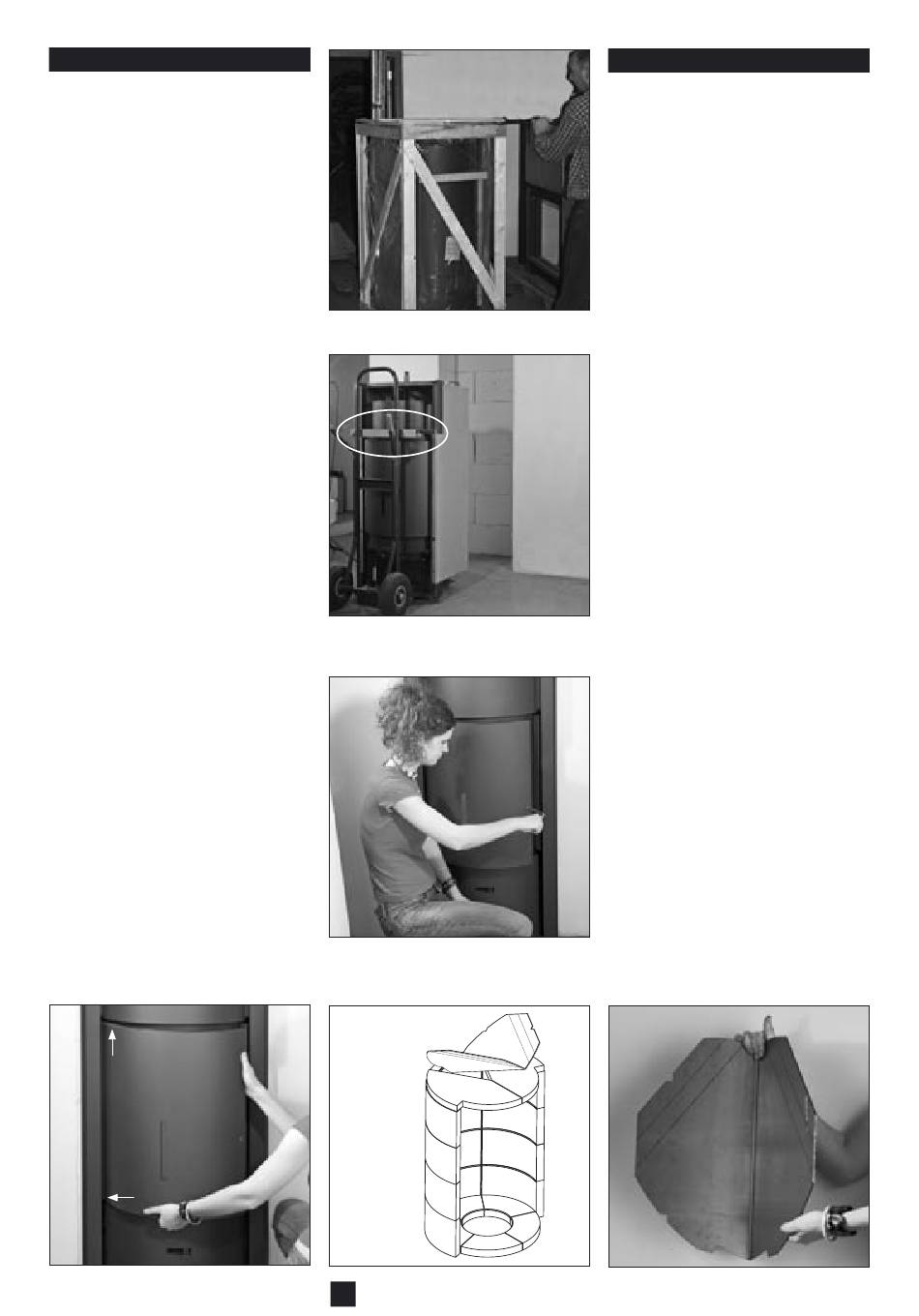

Auspacken des Stûv 30-in
Mit Hilfe des Geißfußes die
Holzverpackung, die den Kamin beim
Transport schützt, entfernen (Abb. 7).
Dabei den Kamin nicht zerkratzen! (Die
Farbe wurde nicht im Ofen gebrannt).
Verpackung vollständig entfernen.
Um die Handhabung zu erleich-
tern, kann man den Kamin voll-
ständig auspacken und die in der
Verbrennungskammer befindlichen
Einzelteile entfernen. Auch die drei
Türen können entfernt werden.
Achtung:
In verpacktem Zustand muss der
Kamin so auf die Sackkarre gela-
den werden, dass er auf der
Holzverpackung aufliegt.
Ausgepackt muss der Kamin so
auf die Sackkarre geladen werden,
dass er auf dem Transport- und
Positionierprofil aufliegt (Abb. 8). Tür
des Aschebehälters und Aschebehälter
vorsichtshalber entfernen.
Demontage des S30-in
Türen zu ihrer Entfernung mit Hilfe des
Kalten Hand leicht öffnen (Abb. 9), aus
den Angeln heben und nach links drü-
cken (Abb. 10).
Die Stahlstange, welche die obe-
ren horizontalen, hitzebeständigen
Vermiculit-Platten hält, durch einen
leichten Druck auf die Stange ausras-
ten lassen. Erst die Vermiculit-Platten
(11C) und dann den Rauchumleiter
(11D und 12) senkrecht abnehmen.
Anschließend die nur aufgelegten
Bodenplatten des Kamins (11A) ent-
fernen.
A 5 Stück
B 12 Stück
C 2 Stück
B
10
S30-in Install. Ge+Cz
4
02-05
Vybalení Stûv 30-in
Pomocí kladiva s vidlicí na vytahování
hřebíků odstraňte dřevěný obal, který
chrání topeniště během transportu
(foto 7).
Dávejte pozor, abyste topeniště
nepoškrábali! Nátěr neprošel tepelnou
úpravou.
Úplně odstraňte všechen obal.
7
Chcete-li si usnadnit manipulaci
s topeništěm, rozbalte a vyndejte
komponenty umístěné ve spalovací
komoře. Případně můžete sejmout
i troje dvířka do spalovací komory
(postup viz. dále).
Upozornění:
Zabalené topeniště by mělo být
umístěno na rudlík takovým
způsobem, aby se ve všech místech
dotýkalo rudlu pouze dřevěným
rámem.
Po vybalení by topeniště mělo být na
rudlík umístěno tak, aby se opíralo o
transportní podpěru (foto 8). Pro větší
8
bezpečnost vyndejte spodní dvířka k
nádobě na popel a nádobu na popel.
Odstrojení Stuv 30-in
Jestliže chcete vyndat dvířka, mírně je
pootevřete pomocí rukojeti (foto 9).
Pak dvířka nadzvedněte a vysuňte z
pantů, pohybem doleva je nakonec
zcela uvolníte (foto 10).
Vyndejte ocelovou tyč, která podepírá
horní horizontální vermikulitové
žáruvzdorné obložení : je třeba na ni
zatlačit, aby vypadla ze zářezů.
Sejměte horizontální vermikulitové
žáruvzdorné obložení (11C); potom
vyndejte, nejlépe ve svislé poloze,
kouřový deflektor (11D a 12).
9
Dále vyndejte horizontální žáruvzdorné
desky ve spodní části topeniště (11A).
Tyto části nejsou nijak upevněny.
D
C
B
A
11
12
