VIDEO PORTERO COLOR 2 HILOS
D - INSTALACIÓN

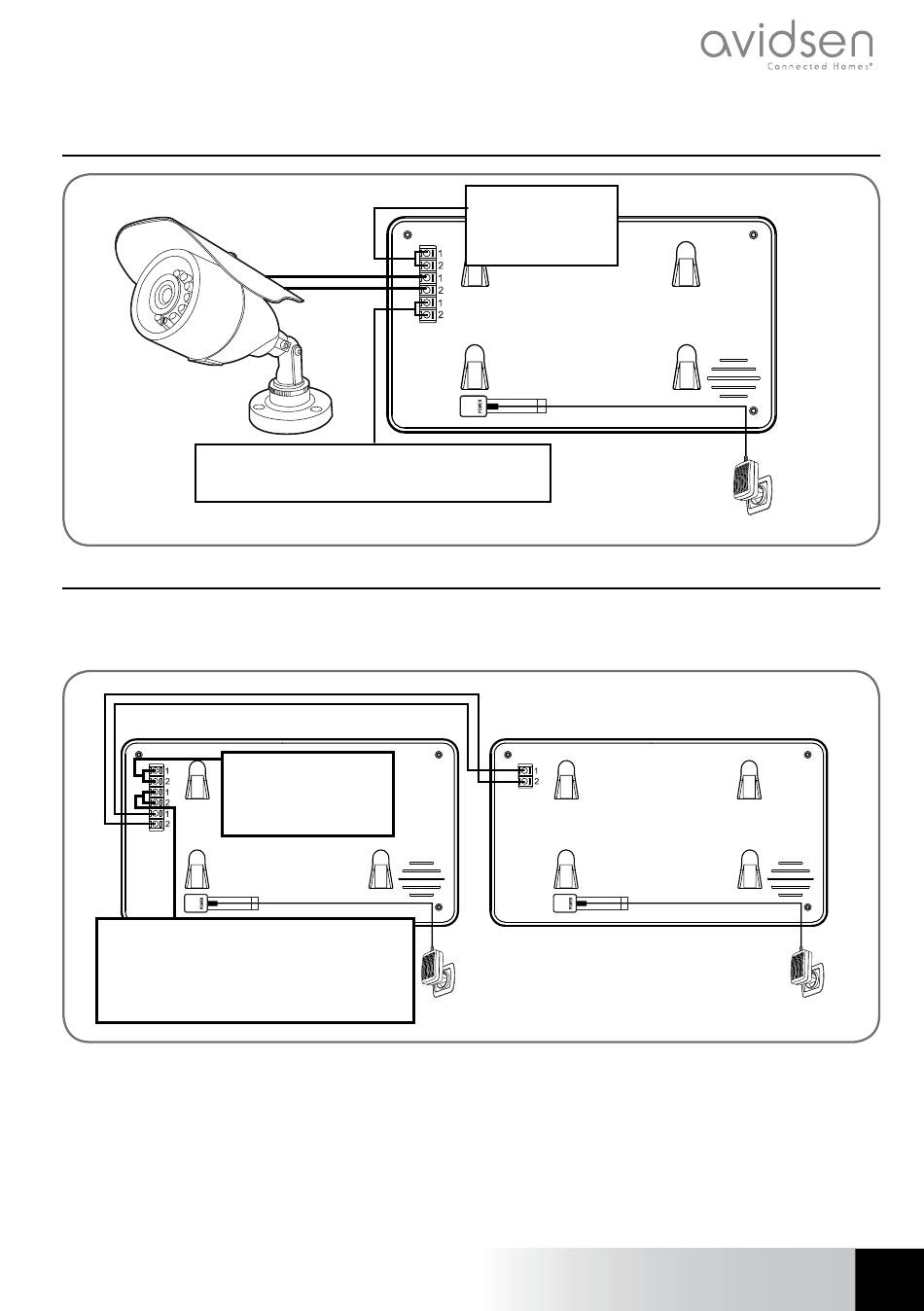

3.4 - CON VIDEOCÁMARA DE VIGILANCIA (COD. 112248 NO EN DOTACIÓN)
Monitor Master
Contactos utilizados
para conectar la
unidad externa
Contactos utilizados para conectar el
alimentador sector
monitor (cód. 112244 o cód. 112246)
17VDC (incluido)
3.5 - CCONEXIÓN CON 1 MONITOR ESCLAVO (SLAVE)
IMPORTANTE : se puede añadir un monitor esclavo (Slave) opcional (de la serie Avidsen Ylva 2+, cód.
112244 o 112246). No se pueden combinar unidades con códigos de referencia diferente o videoporteros
de otras marcas.
Monitor Master Monitor Slave
Contactos utilizados
para conectar
la unidad externa
Contactos utilizados para conectar la
unidad externa adicional (cód.112247)
alimentador sector alimentador sector
o la videocámara de vigilancia (cód.
17VDC (incluido) 17VDC (incluido)
112248)
