EINHELL TK 202 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Kreissäge
  5. TK 202
  6. Bedienungsanleitung
EINHELL TK 202 Bedienungsanleitung

EINHELL TK 202 Bedienungsanleitung

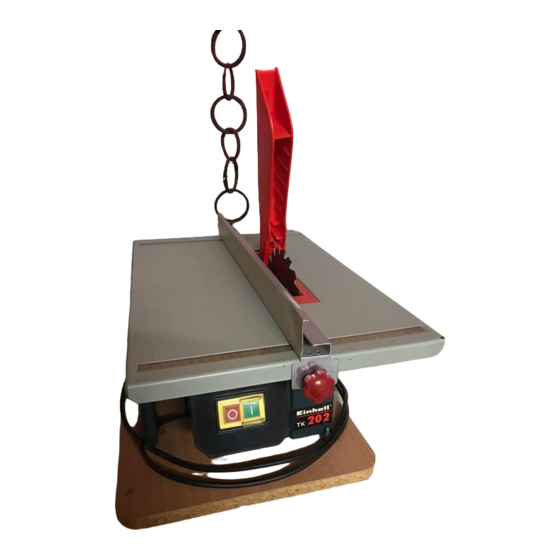

Tischkreissäge
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Anleitung 12-sprachig
08.11.2001 13:29 Uhr
Seite 1
®
Bedienungsanleitung
Tischkreissäge
Operating Instructions
Bench-Type Circular Saw
Mode d'emploi
Scie circulaire à table de menuisier
Gebruiksaanwijzing
Tafelcirkelzaag
Manual de instrucciones
Sierra circular de mesa
Manual de operação
Serra circular de mesa
Bruksanvisning
Bordcirkelsåg
Käyttöohje
Pöytäpyörösaha
Brukerveiledning
Bordsirkelsag
√‰ËÁ›· ¯Ú‹Û˘
∂ÈÙÚ·¤˙ÈÔ ‰ÈÛÎÔÚ›ÔÓÔ
Istruzioni per l'uso della
Sega circolare da banco.
Betjeningsvejledning
Bordrundsav
202
TK
Art.-Nr.: 43.402.00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EINHELL TK 202

Inhaltszusammenfassung für EINHELL TK 202

  • Seite 1 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 1 ® Bedienungsanleitung Tischkreissäge Operating Instructions Bench-Type Circular Saw Mode d’emploi Scie circulaire à table de menuisier Gebruiksaanwijzing Tafelcirkelzaag Manual de instrucciones Sierra circular de mesa Manual de operação Serra circular de mesa Bruksanvisning Bordcirkelsåg Käyttöohje Pöytäpyörösaha...
  • Seite 2 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 2 Bitte vor Montage und Bitte Seite 2-5 ausklappen Inbetriebnahme die Betriebs- anleitung aufmerksam lesen Please pull out pages 2-5 Please read the operating Veuillez ouvrir les pages 2 à 5 instructions carefully before assembling and using Gelieve bladzijden 2-5 te ontvouven Veuillez lire attentivement ce...
  • Seite 3 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 3...
  • Seite 4 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 4...
  • Seite 5 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 5...

  • Seite 6: Bestimmungsgemäße Verwendung

    Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem 3. Bestimmungsgemäße Verwendung Gerät, dem richtigen Gebrauch sowie den Sicher- Die Tischkreissäge TK 202 dient zum Längs- und heitshinweisen vertraut. Querschneiden (nur mit Winkelanschlag) von Hölzern aller Art, entsprechend der Maschinengröße.
  • Seite 7 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 7 Die Säge nicht am Netzkabel tragen. Setzen Sie die Säge nicht dem Regen aus und Sägeblattkörper und nicht dicker als dessen benützen Sie die Maschine nicht in feuchter oder Schnittfugenbreite. nasser Umgebung. Bei jedem Arbeitsgang muß die Abdeckhaube Sorgen Sie für gute Beleuchtung.
  • Seite 8 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 8 5. Technische Daten Asynchronmotor 230V 50Hz Leistung 600 Watt Augenschutz tragen Kurzzeitbetrieb S3 50 % Leerlaufdrehzahl n 2800 min Hartmetallsägeblatt 200 x 16 x 2,8 mm Gehörschutz tragen Anzahl der Zähne Tischgröße 500 x 335 mm Schnitthöhe max.

  • Seite 9: Montage

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 9 7. Montage 7.4 Einstellung der Bremse (Abb. 4) Sollte die max. Bremszeit von 10 sec. überschritten Achtung! Vor allen Wartungs- und Umrüst- werden, muß die Bremse nachgestellt werden. arbeiten an der Kreissäge ist der Netzstecker zu Drehen Sie dazu die Schraube (a) nach rechts, so ziehen.

  • Seite 10: Betrieb

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 10 9. Betrieb Parallelanschlag (7) auf die gewünschte Länge des Werkstücks einstellen und festklemmen. Werkstück in den Winkelanschlag (13) einlegen. Nach jeder neuen Einstellung empfehlen wir Säge einschalten und Winkelanschlag (13) einen Probeschnitt, um die eingestellten Maße zu entlang des Parallelanschlags (7) in Richtung überprüfen.

  • Seite 11: Items Supplied

    3. Proper use The TK 202 bench-type circular saw is designed for the slitting and cross-cutting (only with the angle stop) of all types of timber, commensurate with the Safety regulations machine’s size.
  • Seite 12 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 12 Provide good lighting. Never load the machine so much that it cuts out. Never saw near combustible liquids or gases. Always press the workpiece firmly against the Wear suitable work clothes! Loose garments or saw table (1).
  • Seite 13 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 13 5. Technical data Wear goggles Asynchronous motor 230 V 50 Hz Power rating 600 W Temporary operation S3 50% Wear ear-muffs Idle speed n0 2800 rpm Carbide saw blade 200 x 16 x 2.8 mm Number of teeth Table size 500 x 335 mm...

  • Seite 14: Using The Saw

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 14 7. Assembly To do so, turn the screw (a) clockwise so that the brake lining (b) is pressed with greater force against Always pull out the power plug before carrying the saw blade. Keep on adjusting the brake until the out any maintenance or conversion work.

  • Seite 15: Ordering Replacement Parts

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 15 Feed in the workpiece with two hands. Always 11. Ordering replacement parts use the push stick (3) in the area of the saw Please quote the following data when ordering blade (4). replacement parts: (A push stick is supplied with the saw!) Type of machine Always push the workpiece through to the end of...

  • Seite 16: Description De L'appareil

    La scie circulaire à table de menuisier TK 202 sert à scier en longueur et à la transversale (uniquement avec la butée d’angle) toutes sortes de bois, Consignes de sécurité...
  • Seite 17 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 17 Ne portez pas la scie par le câble secteur. A chaque opération, le capot de recouvrement N’exposez pas la scie à la pluie et n’utilisez pas (2) doit être abaissé sur la pièce à usiner. la machine dans un environnement humide ou Veuillez absolument utiliser une barre de mouillé.
  • Seite 18 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 18 5. Caractéristiques techniques Portez une protection des Moteur asynchrone 230 V 50 Hz yeux Puissance 600 Watt Service bref S3 50% Portez une protection des Vitesse de rotation à vide no 2800 tr/min. oreilles Lame de scie en métal dur 200 x 16 x 2,8 mm...
  • Seite 19 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 19 7. Montage 7.4 Réglage du frein (fig. 4) Si le temps de freinage maximal dépasse 10 sec., il Attention! Avant tous travaux de maintenance et faut absolument ajuster le frein. de conversion sur la lame de scie, retirez la prise A cet effet, tournez la vis (a) à...

  • Seite 20: Commande De Pièces De Rechange

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 20 Placez la butée d’angle (13) sur la butée parallèle 9. Fonctionnemen (7). Réglez la butée parallèle (7) à la longueur Après chaque nouveau réglage, nous vous souhaitée de la pièce à usiner et serrez fixement. conseillons d’effectuer une coupe d’essai afin de Placez la pièce à...

  • Seite 21: Beschrijving Van Het Toestel

    Tafelcirkelzaag veiligheidsvoorschriften. 3. Doelmatig gebruik Veiligheidsvoorschriften De tafelcirkelzaag TK 202 dient om alle soorten hout langs of dwars (alleen met hoekaanslag) te zagen Trek vóór afstel- en onderhoudswerkzaamheden overeenkomstig de grootte van de machine. telkens de netstekker uit het stopcontact.
  • Seite 22 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 22 Draag de gepaste werkkledij! Wijde kleren of De machine niet belasten zodat ze tot stilstand sieraden kunnen door het draaiende zaagblad komt. worden gegrepen. Duw het werkstuk altijd hard tegen de werkplaat De bedieningspersoon moet minstens 18 jaar (1).
  • Seite 23 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 23 5. Technische gegevens Oogbeschermer dragen Asynchroonmotor 230 V, 50 Hz Vermogen 600 Watt Korte-tijdbedrijf S3 50 % Stationair toerental n0 2800 1/min Gehoorbeschermer dragen Hardmetaalzaagblad 200 x 16 x 2,8 mm Aantal tanden Tafelafmetingen 500 x 335 mm Stofmasker dragen...
  • Seite 24 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 24 7. Montage 7.4 Instellen van de rem (fig. 4) Indien de max. remduur van 10 sec. wordt Let op! Vóór onderhouds- en ombouw- overschreden, moet de rem worden bijgesteld. Draai werkzaamheden aan de cirkelzaag altijd eerst de daarvoor de schroef (a) naar rechts zodat de netstekker trekken.

  • Seite 25: Bestellen Van Wisselstukken

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 25 9. Werken met de cirkelzaag 9.4 45° zaagsneden van kleine werkstukken (fig. 10) Na elke nieuwe afstelling is het aan te raden een Zaagsneden van 45° mogen slechts met behulp van proefzaagsnede uit te voeren teneinde de de parallelaanslag (7) en de hoekaanslag (13) afgestelde afmetingen te controleren.
  • Seite 26 3. Utilización según las disposiciones Familiarícese con el aparato y con su uso apropiado La sierra circular de mesa TK 202 sirve para cortar y observe las instrucciones de seguridad conforme a longitudinal y transversalmente (sólo con tope en lo indicado en este manual de instrucciones.
  • Seite 27 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 27 No deje la máquina bajo la lluvia y no la utilice en A la hora de cortar material estrecho un ambiente húmedo ni mojado longitudinalmente es imprescindible la utilización Procure que la iluminación sea buena de un elemento de empuje (3).

  • Seite 28: Datos Técnicos

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 28 5. Datos técnicos Motor asincrónico 230 V 50 Hz Lleve gafas protectoras Potencia 600 Watios Servicio de corta duración S3 50% Número de revoluciones en régimen de marcha en Lleve protectores del oído vacío np 2800 min Hoja de sierra de metal duro...

  • Seite 29: Montaje

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 29 7. Montaje 7.4 Ajuste del freno (Ilus. 4) ¡Atención! Antes de realizar cualquier trabajo de Tan pronto como se sobrepase el tiempo máximo de reajuste o de mantenimiento en la sierra circular, frenado de 10 segundos será imprescindible desenchufe el aparato.

  • Seite 30: Mantenimiento

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 30 9. Funcionamiento Ajuste y fije el tope en paralelo (7) a la longitud deseada del material a cortar. Introduzca el material en el tope en ángulo (13) Después de todo ajuste, es recomendable ejercer Conecte la sierra y empuje el tope en ángulo (13) un corte de prueba para comprobar las medidas a lo largo del tope en paralelo (7) en la dirección...
  • Seite 31 3. Uso conforme às instruções máquina, o seu uso correcto e as instruções de segurança. A serra circular de mesa TK 202 serve para o corte longitudinal e transversal (só com esbarro angular) de madeiras de todo tipo, cujo tamanho seja adequado para a máquina.
  • Seite 32 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 32 nem mais grossa que a fenda de corte. deve ser de 1 mm Em cada fase de trabalho, é preciso abaixar a Ao usar um tambor para cabos, desenrole cobertura (2) sobre a peça a cortar. completamente o cabo eléctrico.

  • Seite 33: Dados Técnicos

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 33 5. Dados técnicos Use óculos de segurança Motor assíncrono 230 V 50 Hz Potência 600 vatios Operação temporária S3 50% Use um protector dos Número de rotações em vazio no 2800 rpm ouvidos Disco de serra com dentes de metal duro 200 x 16 x 2,8 mm...
  • Seite 34 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 34 7. Montagem 7.4 Ajuste do travão (fig. 4) Se o tempo máx. de travagem de 10 segundos for Atenção! Antes de fazer quaisquer trabalhos de excedido, é preciso reajustar o travão. manutenção e ajuste na máquina, tire a ficha da Para isso, gire o parafuso (a) para a direita, de modo tomada.
  • Seite 35 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 35 9. Operação 9.4 Corte em 45º de peças pequenas (Fig. 10) Cortes em 45º só podem ser feitos com o esbarro Recomendamos fazer um corte de prova depois paralelo (7) e o esbarro angular (13). de cada ajuste, para controlar as medidas Coloque o esbarro angular (13) sobre o esbarro ajustadas.

  • Seite 36: Viktiga Anvisningar

    Säkerhetsanvisningar 3. Ändamålsenlig användning Drag ut nätkontakten vid alla inställnings- och underhållsarbeten. Bordcirkelsåg TK 202 används för längs- och Ge säkerhetsanvisningarna till alla personer som tvärsågning (endast med vinkelanslag) av alla typer arbeter vid maskinen. av trä allt efter maskinstorlek. Rundvirke får inte Använd inte sågen för att såga brännved.
  • Seite 37 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 37 Betjäningspersonalen ska vara minst 18 år, Byt ut bordsinläggen (6) när spaltkilen är ungdomar i utbildning minst 16 år, dock endast demonterand - Drag ut nätkontakten -. under uppsyn. Omställning, samt inställnings-, mätnings- och Håll barnen borta från en maskin som är ansluten rengöringsarbeten får endast genomföras när till elnätet.
  • Seite 38 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 38 5. Tekniska data Använd ögonskydd Asynkronmotor 230V 50Hz Effekt 600 Watt Korttidsdrift 50 % Använd hörselskydd Tomgångsvarvtal no 2800 min Sågklinga av hårdmetall 200 x 16 x 2,8 mm Antal tänder Bordets storlek 500 x 335 Använd andningsmask Sågdjup...
  • Seite 39 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 39 7. Montering 7.4 Inställning av broms (fig 3) Viktigt! Drag ut nätkontakten före alla underhålls- Om den maximala bromstiden på 10 sek. skulle och omställningsarbeten på cirkelsågen. överskridas, så måste bromsen omjusteras. För omjustering skall skruven (a) vridas åt höger så 7.1 Montering av sågklingan att bromsplattan (b) trycks hårdare mot sågklingan.

  • Seite 40: Beställning Av Reservdelar

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 40 9. Drift 10. Underhåll Vi rekommenderar en provsågning efter varje ny Avlägsna damm och nedsmutsningar inställning för att kontrollera de inställda måtten. regelbundet från maskinen. Använd helst tryckluft eller en trasa för rengöringen. 9.1 Sågning av smala arbetsstycken Använd inte frätande medel för rengöring av (bredd under 120 mm) (fig.

  • Seite 41: Laitteen Kuvaus

    3. Käyttötarkoitus Turvallisuusohjeet: Pöytäpyörösaha TK 202 soveltuu pitkittäis- ja Ennen kaikkia muutos-, puhdistus- ja säätötöitä poikittaisleikkausten (vain kulmavasteen kera) on pistoke irroitettava sähkörasiasta. tekemiseen kaikenlaatuiseen puuhun, koneen koon Selvitä turvallisuusohjeet myös kaikille koneen mukaisesti.
  • Seite 42 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 42 Käytä sopivia työvaatteita! Väljät vaatteet tai Huolehdi siitä, että leikatut puupalat eivät joudu korut voivat tarttua pyörivään sahanterään. sahan hammaskehrään ja sinkoudu pois. Käyttäjän tulee olla vähintäin 18-vuotias, koulu Älä koskaan poista puusiruja, lastuja tai kiinni tettavat vähintäin 16-vuotiaita ja aina valvonnan jääneitä...
  • Seite 43 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 43 5. Tekniset tiedot: Synkronoimaton moottori 230 V - 50 Hz Käytä suojalaseja Teho 600 Watt Lyhytaikainen käyttö S 3 50% Tyhjäkäyntikierrosluku no 2800 min Käytä kuulosuojuksia Kovametalli-sahanterä 200 x 16 x 2,8 mm Hammasluku Pöydän koko 500 x 335 mm...
  • Seite 44 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 44 7. Asennus 7.4 Jarrun säätö (kuva 4) Jos suurin sallittu jarrutusaika 10 sekuntia ylitetään, Huomio! Ennen kaikkia huolto- ja rakennetöitä on on jarru säädettävä uudelleen. pyörösahan verkkopistoke irroitettava. Kierrä ruuvia (a) oikealle, niin että jarrupala (b) puristuu tiukemmin sahanterää...
  • Seite 45 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 45 9. Käyttö Käynnistä saha ja siirrä kulmavastetta (13) sivu vastetta (7) pitkin kohti sahanterää. Kun leikkaus on suoritettu, sammuta saha. Aina uuden säädön jälkeen suosittelemme koesahausta asetettujen mittojen tarkistamiseksi. 10. Huolto 9.1 Kapeiden työstökappaleiden leikkaus (kapeampia kuin 120 mm) (kuva 8) Pöly ja lika on poistettava koneesta säännöllisin väliajoin.

  • Seite 46: Beskrivelse Av Apparatet

    Skyvestokk Bordsirkelsag 3. Bruk i henhold til formålene Sikkerhetshenvisninger Bordsirkelsagen TK 202 brukes til lengde- og Trekk ut nettkontakten ved alle typer innstillings- skråsaging (kun med vinkelanslag) av alle typer tre, og vedlikeholdsarbeider. avhengig av maskinens størrelse. Rundtømmer av Utdel sikkerhetshenvisningene til alle personer enhver art må...
  • Seite 47 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 47 Bruk egnede arbeidsklær. Det roterende Sørg for at avkuttede trestykker ikke gripes av sagbladet kan ta fatt i vide klær eller smykker. sagbladets tannkrans og derved slenges vekk. Personen som betjener maskinen må være minst Fjern aldri løstsittende splinter, spon eller 18 år gammel.
  • Seite 48 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 48 5. Tekniske data Bruk beskyttelsesbriller Asynkronisk motor 230V - 50 Hz Ytelse 600 Watt Korttidsdrift S3 50% Bruk hørselsvern Tomgangsomdreiningstall n0 2800 min Hardmetall sagblad 200 x 16 x 2,8 mm Antall tenner Bruk støvbeskyttelse Bordets størrelse 500 x 335 mm...
  • Seite 49 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 49 7.4 Innstilling av bremsen (illustr. 4) 7. Montering OBS! Før alle vedlikeholds- eller Hvis den maksimale bremestiden på 10 sek. omstillingsarbeider på sirkelsagen må overskrides, må bremsen etterstilles. Det gjøres ved nettkontakten trekkes ut. å...
  • Seite 50 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 50 9. Drift Legg arbeidsstykket i vinkelanslaget (13). Start sagen, og skyv vinkelanslaget langs Vi anbefaler å foreta en prøveskjæring etter hver parallellanslaget (7) i retning sagbladet. ny innstilling for å kontrollere de innstilte Slå...
  • Seite 51 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 51 1. ¶ÂÚÈÁÚ·Ê‹ Û˘Û΢‹˜ ‰È·Ù¿Í˘ ·ÔÊ˘Á‹˜ ·Ù˘¯ËÌ¿ÙˆÓ Î·È ÔÈ ¿ÏÏÔÈ ÁÂÓÈÎÔ› ηÓfiÓ˜ ÙˆÓ ÙÔ̤ˆÓ ÂÚÁ·ÙÔÈ·ÙÚÈ΋˜ Î·È 1 ∆Ú·¤˙È ÚÈÔÓÈÔ‡ Ù¯ÓÈ΋˜ ·ÛÊ¿ÏÂÈ·˜. 2 ¶ÚÔÛÙ·Û›· ‰›ÛÎÔ˘ ÚÈÔÓ›ÛÌ·ÙÔ˜ ∞Ó Ë Ì˯·Ó‹ ÌÂÙ·ÙÚ·› ÙfiÙ ·ÔÎÏ›ÂÙ·È Ë Â˘ı‡ÓË 3 ƒ¿‚‰Ô˜ ÒıËÛ˘ ÙÔ˘...
  • Seite 52 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 52 ªËÓ ÌÂٷʤÚÂÙ ÙÔ ÚÈfiÓÈ ÎÚ·ÙÒÓÙ·˜ ÙÔ ·fi ∞Ó Îfi‚ÂÙ ÛÙÂÓ¿ ÎÔÌÌ¿ÙÈ·, ¯ÚÛÈÌÔÔț٠ÙÔ Î·ÏÒ‰ÈÔ. ÔˆÛ‰‹ÔÙ ڿ‚‰Ô ÒıËÛ˘ (3) fi¯È ÌÈÎÚfiÙÂÚÔ ªËÓ ÂÎÙ›ıÂÙ ÙÔ ÚÈfiÓÈ Û ‚ÚÔ¯‹ Î·È ÌË ÙÔ ·fi 120 ¯ÈÏ. ÏÂÈÙÔ˘ÚÁÂÈÙ Û ˘ÁÚfi ‹ ÓˆÙÈṲ̂ÓÔ ªËÓ...
  • Seite 53 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 53 5. ∆¯ÓÈο ÛÙÔȯ›· ¡· ÊÔÚ¿Ù ÚÔÛٷ٢ÙÈο ∞Û‡Á¯ÚÔÓÔ˜ ÎÈÓËÙ‹Ú·˜ 230V, 50 Hz Á˘·ÏÈ¿ ∂›‰ÔÛË 600 Watt ªÈÎÚfi¯ÚÔÓË ÏÂÈÙÔ˘ÚÁ›· S3 50% ¡· ÊÔÚ¿Ù ˆÙÔÚÔÛÙ·Û›· ∞ÚÈıÌfi˜ ÛÙÚÔÊÒÓ ÛÙÔ ÎÂÓfi no 2800 min ¢›ÛÎÔ˜ ÛÎÏËÚÔ‡ ÌÂÙ¿ÏÏÔ˘ 200Ã16Ã2,8mm ∞ÚÈıÌfi˜...
  • Seite 54 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 54 7. ªÔÓÙ¿ÚÈÛÌ· 7.4 ƒ‡ıÌÈÛË ÙÔ˘ ÊÚ¤ÓÔ˘ (ÂÈÎ. 4) ¶ÚÔÛÔ¯‹ ! ¶ÚÈÓ ÍÂÎÈÓ‹ÛÂÙ ÔÔÈ·‰ËÔÙ ÂÚÁ·Û›· ™Â ÂÚ›ÙˆÛË ˘¤Ú‚·Û˘ ÙÔ˘ ·ÓÒÙ·ÙÔ˘ ¯ÚfiÓÔ˘ ÛÙÔ ‰ÈÛÎÔÚ›ÔÓÔ, ‚Á¿ÏÙ ÙËÓ Ú›˙·. ¤‰ËÛ˘ Ô˘ ·Ó¤Ú¯ÂÙ·È Û 10 ‰Â˘ÙÂÚfiÏÂÙ·, Ú¤ÂÈ Ó· Â·Ó·Ú˘ıÌÈÛÙ› ÙÔ ÊÚ¤ÓÔ. 7.1 ªÔÓÙ¿ÚÈÛÌ·...
  • Seite 55 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 55 9. §ÂÈÙÔ˘ÚÁ›· ƒ˘ıÌ›ÛÙ ÙËÓ ·Ú¿ÏÏËÏË ÛÙ·ıÂÚÔÔ›ËÛË (7) ·Ó¿ÏÔÁ· Ì ÙÔ Ì‹ÎÔ˜ Ô˘ ı¤ÏÂÙÂ Î·È ™·˜ ÚÔÙ›ÓÔ˘Ì ӷ οÓÂÙ ¤Ó· Îfi„ÈÌÔ ÙÂÛÙ ÌÂÙ¿ ÛÙ·ıÂÚÔÔÈ‹ÛÙ ÙËÓ ÁÂÚ¿. ·fi οı ڇıÌÈÛË ÁÈ· Ó· ÂÍÂÙ¿ÛÂÙ ٷ ̤ÙÚ· Ô˘ µ¿ÏÙÂ...
  • Seite 56 3. Utilizzo regolamentare La Sega circolare da banco TK 202 serve ad effettuare tagli longitudinali e trasversali (soltanto utilizzando la guida regolabile taglio angolare) su un qualsivoglia tipo di legno, corrispondentemente alla Avvertenze sulla sicurezza macchina adoperata.
  • Seite 57 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 57 Utilizzare il tamburo avvolgicavo solo con cavo In ogni fase di lavoro, il tettuccio di protezione (2) srotolato. deve essere abbassato sul pezzo in lavorazione. Non portare la sega tenendola per il cordone Dovendo tagliare longitudinalmente dei pezzi da elettrico di rete.
  • Seite 58 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 58 5. Dati tecnici Portare il proteggiocchi Motore asincrono 230 V - 50 Hz Potenza 600 Watt Funzionamento breve S3 50% Regime di corsa a vuoto n0 2800 min Portare il proteggiudito Disco di taglio in metallo duro 200 x 16 x 2,8 mm Numero dei denti Dimensioni del banco...
  • Seite 59 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 59 Appoggiare la protezione disco di taglio della sega (2) sulla bietta (5) ed orientarla. 7. Montaggio Fissare la protezione disco di taglio della sega (2) alla bietta (5) utilizzando vite (15) e dado (14). Attenzione! Prima di iniziare un lavoro di manutenzione e trasformazione della sega circolare si dovrà...

  • Seite 60: Funzionamento

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 60 capovolgimento del banco della sega. 9. Funzionamento 9.4 Tagli a 45° di pezzi da lavorare piccoli (Illustr. 10) Vi consigliamo di effettuare un taglio di prova I tagli a 45° devono essere eseguiti solamente con dopo ogni regolazione, per controllare le misure l’ausilio del guida regolabile taglio in parallelo (7) e rispettivamente regolate.

  • Seite 61: Leverancens Omfang

    Træk netstikket ud ved alle indstillings- og 3. Bestemmelsesmæssig anvendelse vedligeholdelsesarbejder Videregiv sikkerhedshenvisningerne til alle Bordrundsav TK 202 anvendes til langs- og personer, der arbejder ved maskinen. tværskæring (kun med vinkelanslag) af træ af enhver Brug ikke saven til savning af brænde.
  • Seite 62 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 62 Betjeningspersonen skal være mindst 18 år, Sørg for at afskårne træstykker ikke gribes af unge under uddannelse mindst 16 år, dog under savklingens tandkrans og slynges væk. opsyn. Fjern aldrig løse splinter, spåner eller fastklemte Hold børn på...
  • Seite 63 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 63 5. Tekniske data Brug beskyttelsesbriller Asynkronmotor 230V 50Hz Effekt 600 watt Korttidsdrift S3 50 % Bær høreværn Tomgangsomdrejningstal no 2800 min Hårdmetalsavklinge 200 x 16 x 2,8 mm Antal tænder Bordstørrelse 500 x 335 Brug støvmaske Savedybde 43 mm / 90°...
  • Seite 64 Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 64 7. Montering 7.4 Indstilling af bremsen (fig. 4) Vigtigt! Netstikket skal trækkes ud før alle Hvis det tager mere end 10 sekunder at bremse vedligeholdelses- og omstillingsarbejder på rundsaven, skal bremsen justeres. rundsaven. Drej skruen (a) til højre, så...

  • Seite 65: Bestilling Af Reservedele

    Anleitung 12-sprachig 08.11.2001 13:29 Uhr Seite 65 Start saven og skub vinkelanslaget (13) langs 9. Drift parallelanslaget (7) i retning af savklingen. Vi anbefaler et prøvesnit efter hver ny indstilling Sluk for saven, når snittet er udført. for at kontrollere de indstillede mål. 9.1 Skæring af smalle arbejdsemner (bredde under 120 mm) (fig.
