OPTIMASS 6000

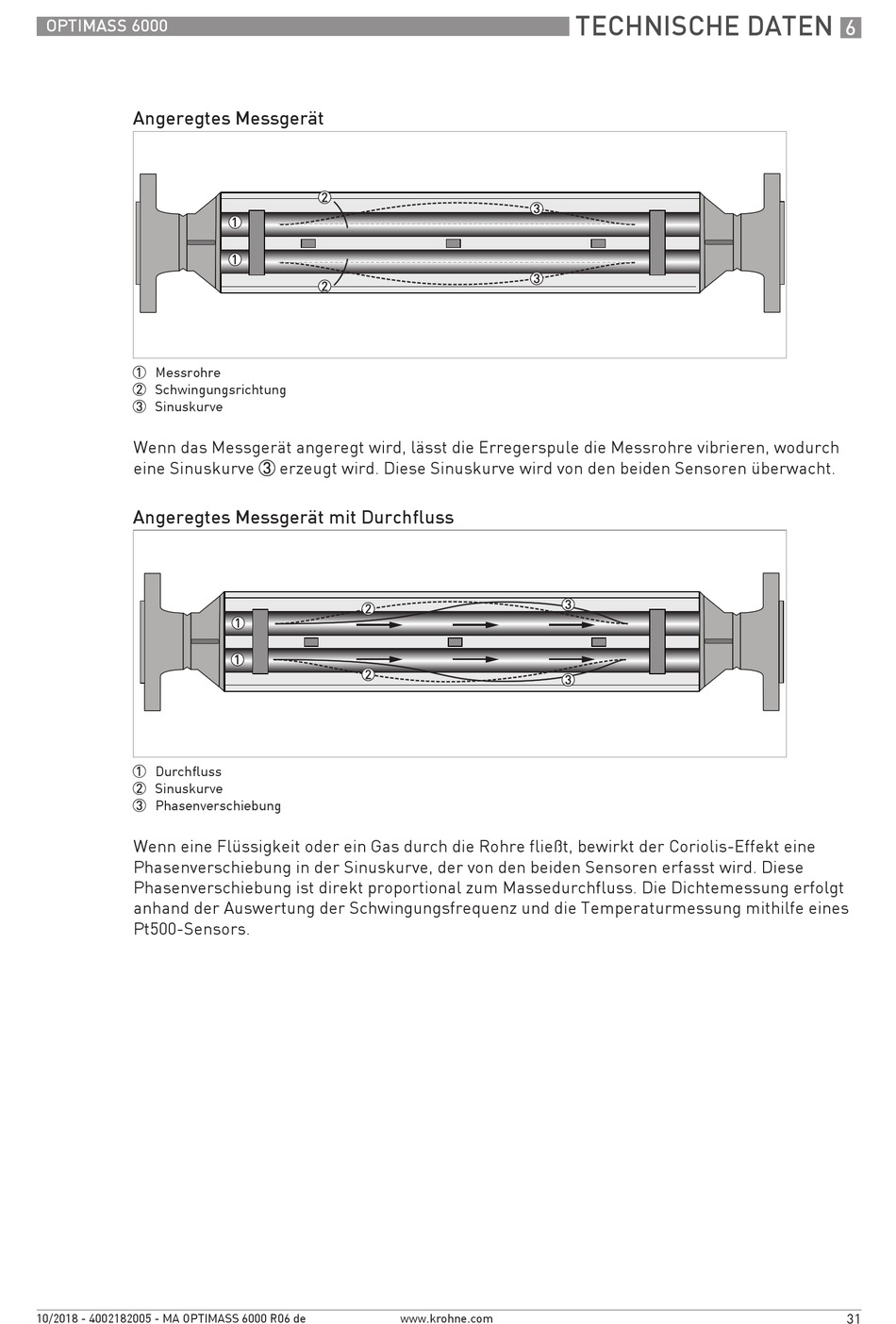

Angeregtes Messgerät
1 Messrohre
2 Schwingungsrichtung
3 Sinuskurve
Wenn das Messgerät angeregt wird, lässt die Erregerspule die Messrohre vibrieren, wodurch
eine Sinuskurve 3 erzeugt wird. Diese Sinuskurve wird von den beiden Sensoren überwacht.
Angeregtes Messgerät mit Durchfluss
1 Durchfluss
2 Sinuskurve
3 Phasenverschiebung
Wenn eine Flüssigkeit oder ein Gas durch die Rohre fließt, bewirkt der Coriolis-Effekt eine
Phasenverschiebung in der Sinuskurve, der von den beiden Sensoren erfasst wird. Diese
Phasenverschiebung ist direkt proportional zum Massedurchfluss. Die Dichtemessung erfolgt
anhand der Auswertung der Schwingungsfrequenz und die Temperaturmessung mithilfe eines
Pt500-Sensors.
10/2018 - 4002182005 - MA OPTIMASS 6000 R06 de
www.krohne.com
