Test de la continuité
Le testeur de continuité a été conçu
pour détecter sans contact la continui-
té dans les câbles sous tension.
Lorsque vous maintenez l'anneau mé-
tallique placé au dos du Testboy
Plus, au dessus d'un câble connecté
(>110 V CA), en partant du point
d'alimentation, la LED V~ s'allume
avant le point de discontinuité.
Les conducteurs de test n'ont pas be-
soin d'être attachés (comme indiqué
dans la figure 2).
Le passage du courant n'est pas né-
cessaire ! L'anneau métallique agit
comme une extension du capteur.
N'appliquez pas l'anneau métallique
sur des lignes dangereuses en raison
des risques d'électrocution, de com-
bustion ou de coupe d'arc.
Si lors du test, la LED V~ reste éteinte, une haute tension dan-
gereuse (>33 V CA ou 70 V CC) risque cependant d'être pré-
sente. Le capteur sans contact détecte uniquement la tension
générée par des champs électriques suffisants depuis les sour-
ces électriques (réseaux électriques >110 V CA). Si l'intensité
est faible, l'instrument risque de ne pas détecter la tension et ne
peut donc pas tester correctement la continuité. Si l'instrument
ne détecte pas une tension présente, cela peut avoir les causes
suivantes :
- Câbles/fils blindés
- Épaisseur et type de l'isolement
-
Distance par rapport à la source de tension
- Conditions pour le testeur et les batteries
®
Testboy
20 Plus
®
20

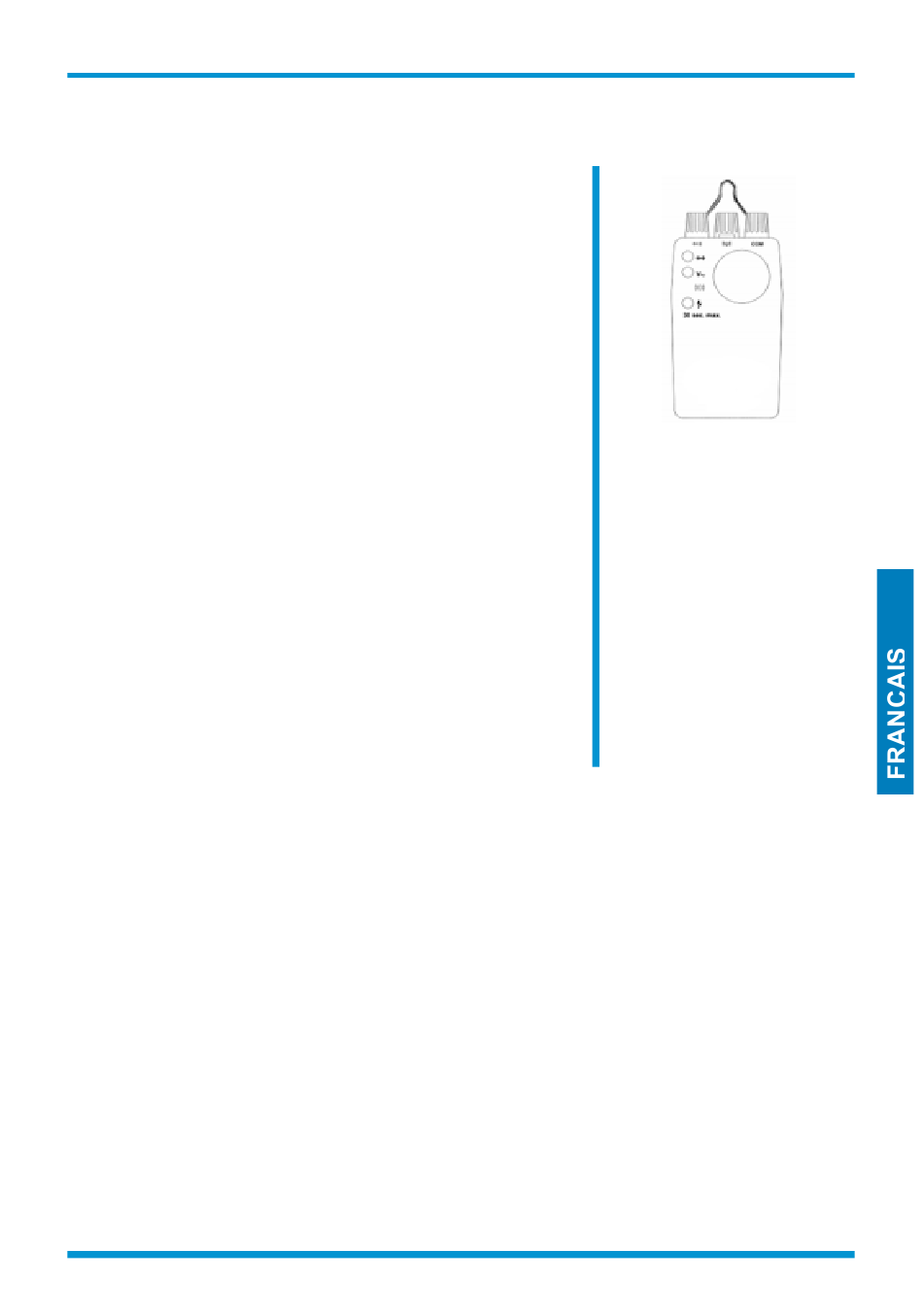

Figure 2
Utilisation
43
