Grundfos Multilift M Montage- Und Betriebsanleitung Seite 32

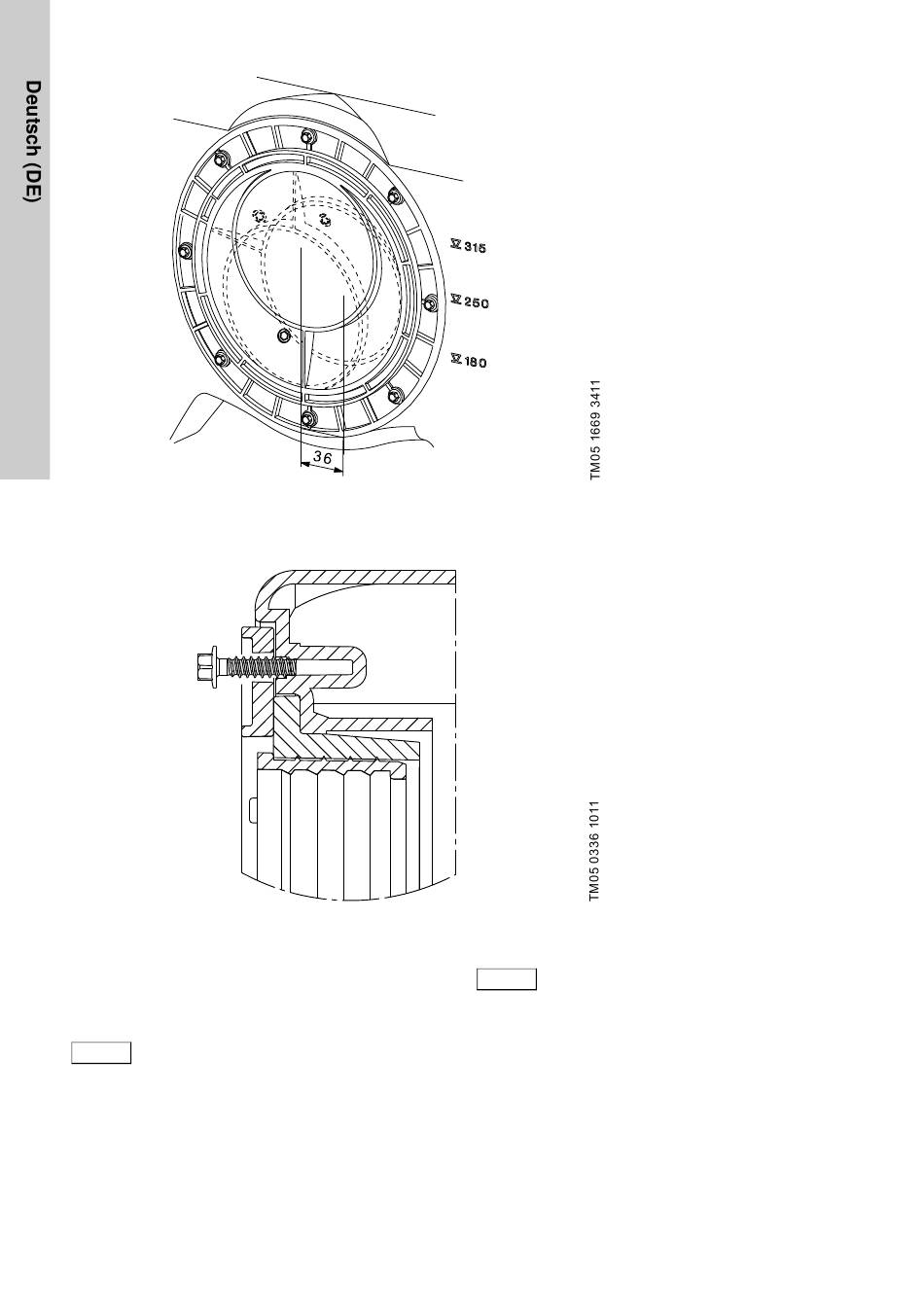

Optionaler Drehflansch mit Zulauföff-
Abb. 17
nung DN 150 für die Einstellung der
Zulaufhöhe von 207 bis 279 mm
Lose eingedrehte Schraube im Außen-
Abb. 18
ring
Bei der Auslieferung der Hebeanlagen
Multilift M sind die Schrauben nur lose im
Außenring des Drehflansches eingedreht.
Siehe Abb. 18. Vor dem Anschließen der
Achtung
Zulaufleitung sind alle Schrauben mit max.
9 Nm festzuziehen. Abschließend ist zu
prüfen, ob die Schrauben mit dem richti-
gen Anzugsmoment angezogen sind.
32
(gemessen vom Boden bis zur Mitte der
Zulaufleitung)
Wird der Hauptzulauf nicht verwendet,
kann er einfach mit Hilfe einer Stan-
dard-Rohrverschlusskappe DN 100 ver-
Hinweis
schlossen werden, die mit drei Schrauben
und den zugehörigen Unterleg-
scheiben montiert wird. Siehe Abb. 19.
