7. Installieren der Hebeanlage

7.1 Allgemeine Hinweise

Vor dem Installieren der Hebeanlagen Multilift M ist
unbedingt darauf zu achten, dass alle örtlichen Vor-
schriften hinsichtlich der Entlüftung, dem Zugang zur
Anlage, usw. befolgt werden.

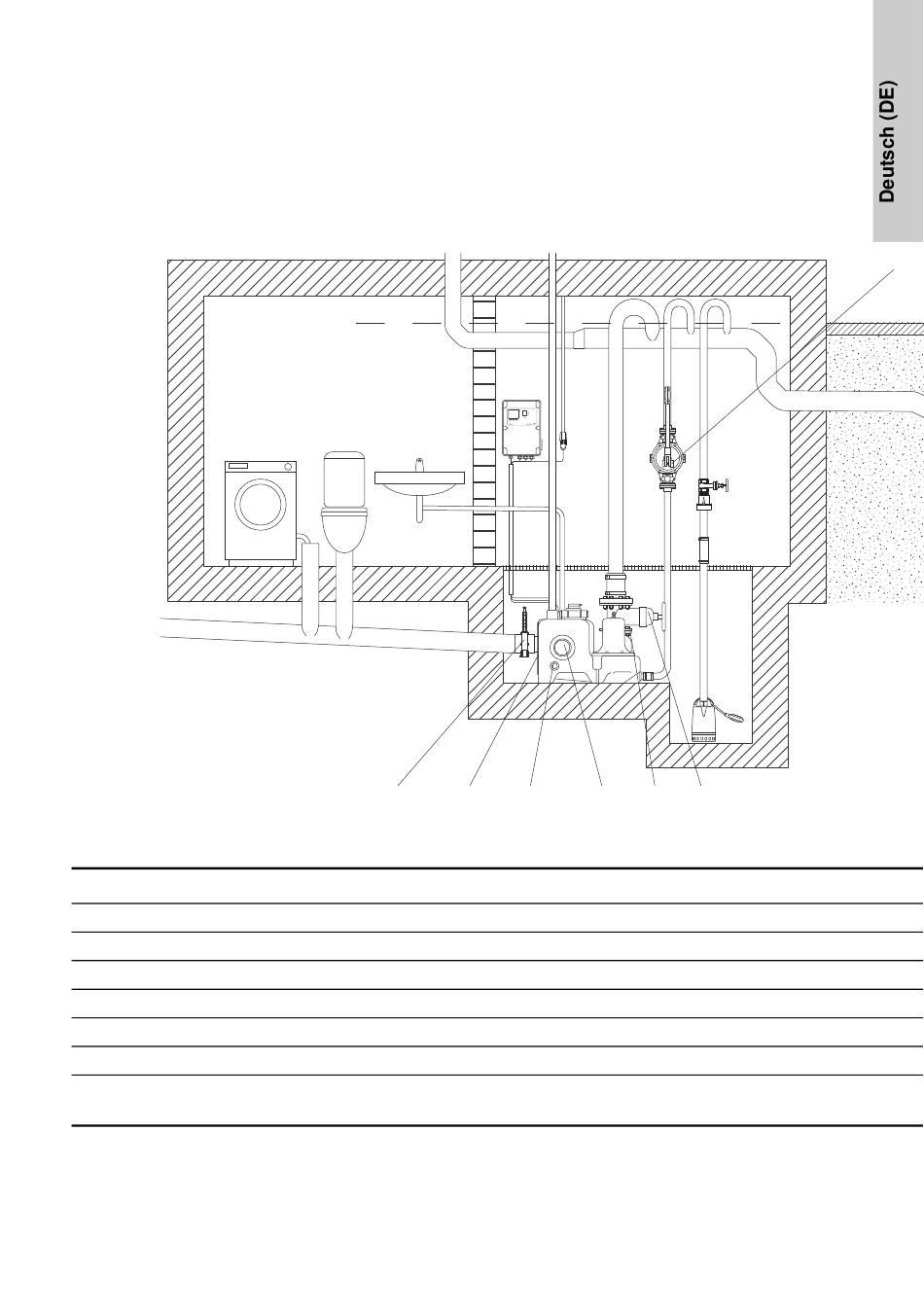

7.1.1 Einbauskizze

Einbauskizze
Abb. 15
Pos. Zubehör
Muffendichtung, DN 100
1
Muffendichtung, DN 50
2
Handmembranpumpe, 1 1/2"
3
PVC-Absperrventil, DN 100
4
Grauguss-Absperrventil, DN 80
5
Dichtungssatz DN 80, inkl. Schrauben, Muttern und Unterlegscheiben
6
Drehflansch als Zulauf mit Muffendichtung DN 150 für den Austausch des Drehflansches mit Zul
7
nung DN 100
4 7 2 1 6 5
3
