Übersicht - DT SWISS D 232 Technisches Handbuch

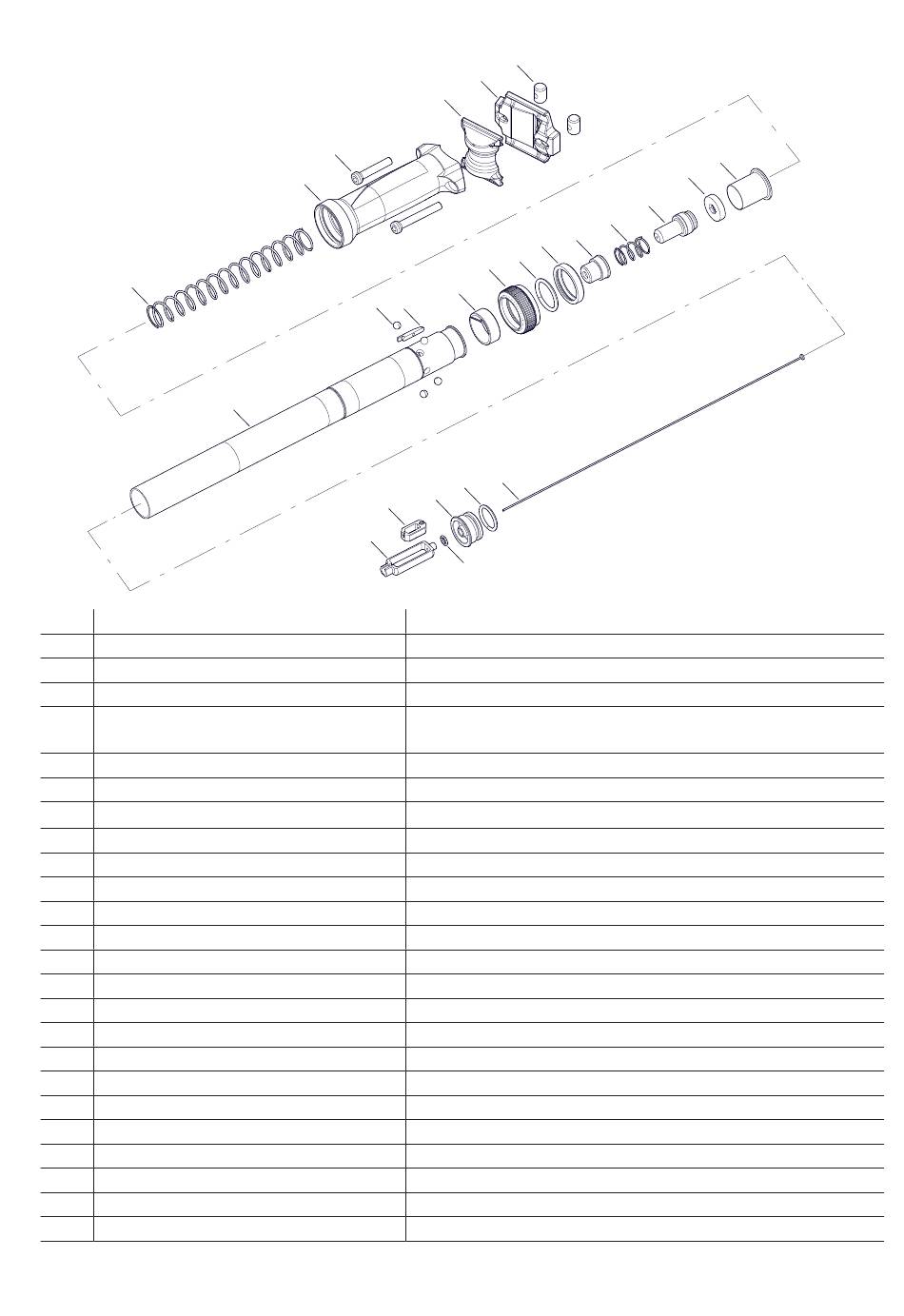

2. ÜBERSICHT
6
Pos Bezeichnung
1 Zylindermutter (2x)
2 Obere Sattelklemmung
3 Untere Sattelklemmung
4 Sattelklemmschraube (2x)
5 Tauchrohr
6 Rückstellfeder
7 Äußere Schraubenfederführung
8 Oberer Anschlag für Auslösekolben
9 Auslösekolben
10 Schraubenfeder Auslösekolben
11 Führung für Auslösekolben
12 Arretierungsring
13 O-Ring
14 Verschlussmutter
15 Führungsring
16 Führungskeil
17 Arretierungskugel (5x)
18 Sitzrohr
19 Interne Betätigungsspeiche
20 O-Ring
21 Untere Sitzrohrabdeckung
22 Quickrelease Schieber
23 Quickrelease Gehäuse
24 O-Ring
*nur erhältlich für DT Swiss Service Center
6
4
5
17 16
18
22
23
1
2
3
11
12
13
14
15
19
20
21
24
enthalten in Service Kit
D232 SEAT CLAMP KIT / D232 SEAT CLAMP SCREW KIT
D232 / D232 ONE SEAT CLAMP KIT
D232 / D232 ONE SEAT CLAMP KIT
D232 / D232 ONE SEAT CLAMP KIT
D232 / D232 ONE SEAT CLAMP SCREW KIT
D232 / D232 ONE SLIDER TUBE KIT
D232 REPLACEMENT SPRING
D232 GUIDING KIT
D232 LATCH SYSTEM KIT
D232 LATCH SYSTEM KIT
D232 LATCH SYSTEM KIT
D232 LATCH SYSTEM KIT
D232 LATCH SYSTEM KIT
D232 GUIDING KIT
D232 SLIDER TUBE NUT KIT
D232 GUIDING KIT
D232 / D232 ONE SLIDER TUBE KIT
D232 LATCH SYSTEM KIT / D232 BALL REPL. KIT*
D232 / D232 ONE SEAT TUBE REPLACEMENT*
D232 QUICK CONNECTOR KIT
D232 QUICK CONNECTOR KIT
D232 / D232 ONE QUICK CONNECTOR CAP KIT
D232 QUICK CONNECTOR KIT
D232 QUICK CONNECTOR KIT
D232 QUICK CONNECTOR KIT
7
8
9
10
