Elektronische Temperaturüberwachung (Tww) - Memmert UNPLUS Betriebsanleitung

Die Überwachungstemperatur der elektronischen
Temperaturüberwachung wird über einen separaten Pt100-
Temperatursensor im Innenraum gemessen. Die Einstellungen
zur Temperaturüberwachung werden in der Anzeige
vorgenommen. Die vorgenommenen Einstellungen sind in allen
Betriebsarten wirksam.
Wenn eine Temperaturüberwachung
angesprochen hat, wird dies in der
Temperaturanzeige angezeigt: durch die
rot hinterlegte Isttemperatur und ein
Alarmsymbol ( Abb. 16 ). Darunter
wird angezeigt, welche Art Temperatur-
überwachung angesprochen hat (in
diesem Beispiel TWW).
Ist im Menümodus der Signalton bei
Signaltöne
Alarm aktiviert (
49 , erkennbar am Lautsprechersymbol
in der Alarmanzeige), wird der Alarm zusätzlich durch einen Intervallton signalisiert. Infor-
mationen, was in diesem Fall zu tun ist, finden Sie im Kapitel Störungen, Warn- und Fehlermel-
dungen ab Seite 34 .
Bevor erklärt wird, wie die Temperaturüberwachung eingestellt wird (ab Seite 31 ), werden im
Folgenden die einzelnen Überwachungsfunktionen näher vorgestellt.
5.5.1 Elektronische Temperaturüberwachung ( TWW)
Die manuell eingestellte Überwachungstemperatur
temperatursicherung wird von einem Temperaturwählwächter (TWW) Schutzklasse 3.3 nach
DIN 12 880 überwacht (bei UIS-Geräten Temperaturwählwächter (TWW) Schutzklasse 3.1).
Wird die manuell eingestellte Überwachungstemperatur
TWW die Temperaturregelung und beginnt auf die Überwachungstemperatur zu regeln ( Abb.
17 ).
°C

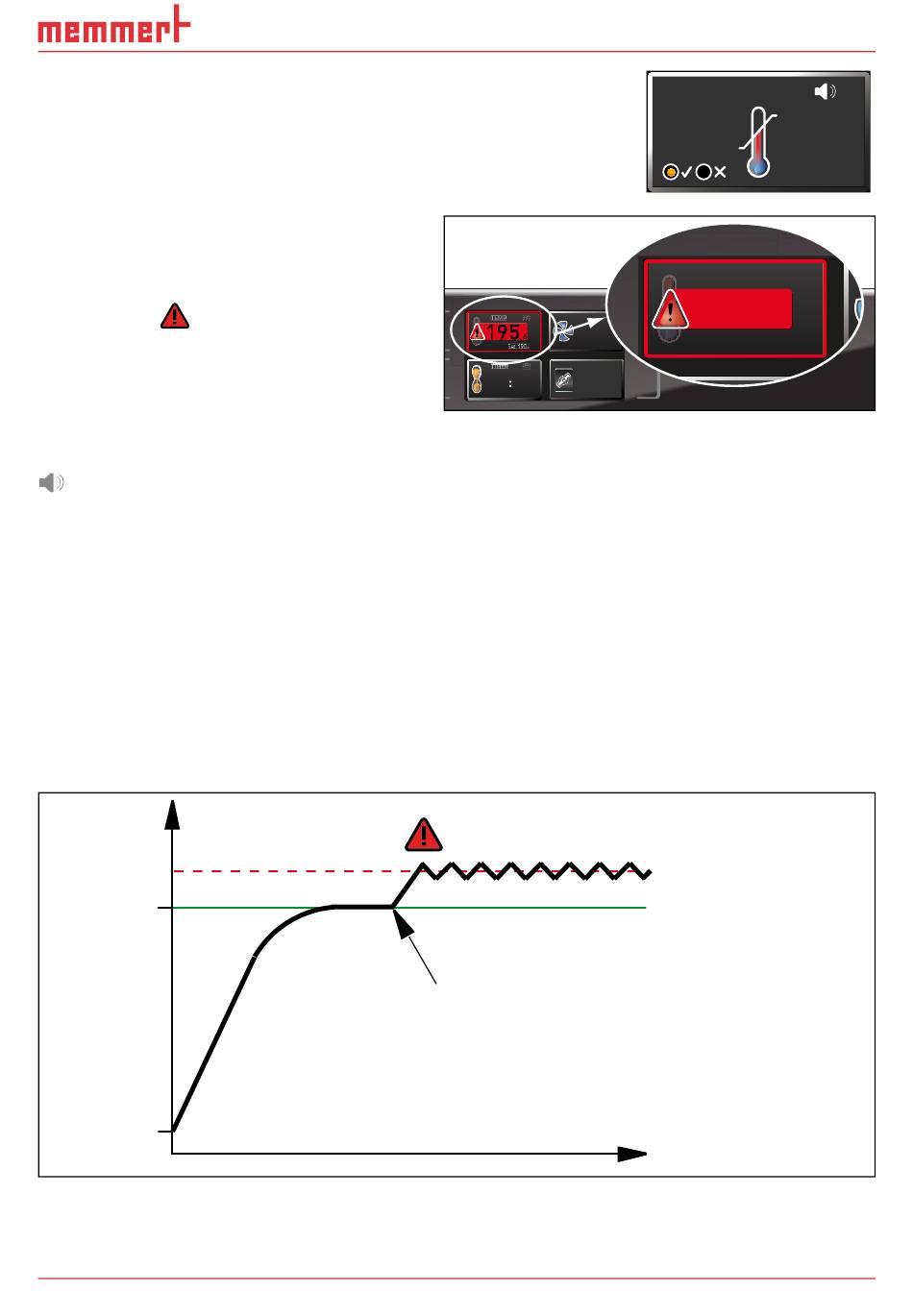

Abb. 17 Schematische Darstellung Funktionsweise TWW-Temperaturüberwachung
