Graph; Betrieb Beenden - Memmert UNPLUS Betriebsanleitung

Im Menümodus kann eingestellt werden:
►
welche Art Schutzeinrichtung (TWW oder TWB) aktiv sein soll (siehe Seite 41 )
►
ob bei Alarm zusätzlich ein Signalton ertönen soll (siehe Seite 49)

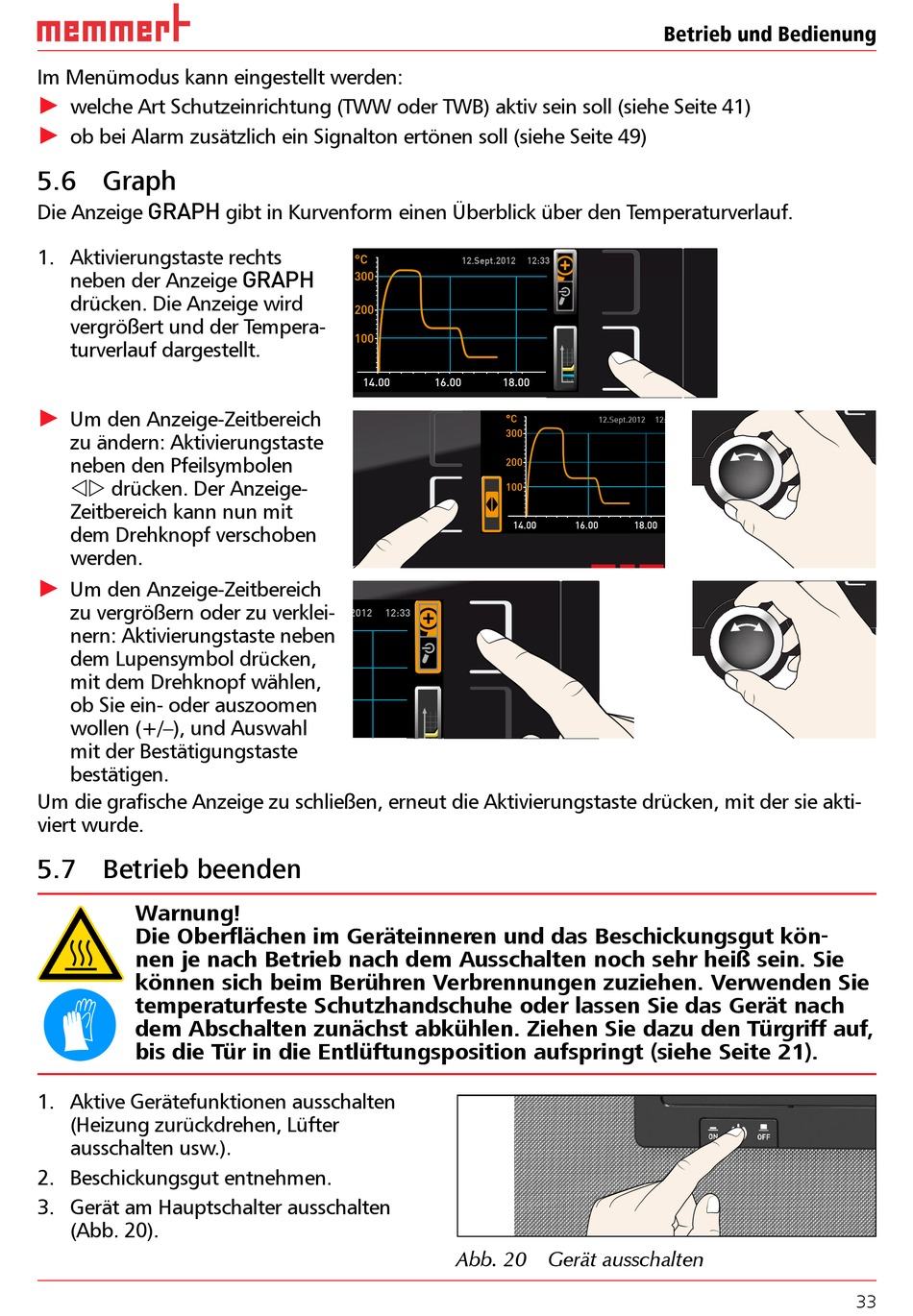

5.6 Graph

GRAPH
Die Anzeige
1. Aktivierungstaste rechts
neben der Anzeige
drücken. Die Anzeige wird
vergrößert und der Tempera-
turverlauf dargestellt.
►
Um den Anzeige-Zeitbereich
zu ändern: Aktivierungstaste
neben den Pfeilsymbolen
 drücken. Der Anzeige-
Zeitbereich kann nun mit
dem Drehknopf verschoben
werden.
►
Um den Anzeige-Zeitbereich
zu vergrößern oder zu verklei-
nern: Aktivierungstaste neben
dem Lupensymbol drücken,
mit dem Drehknopf wählen,
ob Sie ein- oder auszoomen
wollen (+/–), und Auswahl
mit der Bestätigungstaste
bestätigen.
Um die grafische Anzeige zu schließen, erneut die Aktivierungstaste drücken, mit der sie akti-
viert wurde.

5.7 Betrieb beenden

Warnung!
Die Oberfl ächen im Geräteinneren und das Beschickungsgut kön-
nen je nach Betrieb nach dem Ausschalten noch sehr heiß sein. Sie
können sich beim Berühren Verbrennungen zuziehen. Verwenden Sie
temperaturfeste Schutzhandschuhe oder lassen Sie das Gerät nach
dem Abschalten zunächst abkühlen. Ziehen Sie dazu den Türgriff auf,
bis die Tür in die Entlüftungsposition aufspringt (siehe Seite 21 ).
1. Aktive Gerätefunktionen ausschalten
(Heizung zurückdrehen, Lüfter
ausschalten usw.).
2. Beschickungsgut entnehmen.
3. Gerät am Hauptschalter ausschalten
( Abb. 20 ).
gibt in Kurvenform einen Überblick über den Temperaturverlauf.
°C
GRAPH
100
80
60
40
20
0 4
14.00
2012 12:33
.2010 20:34
12.Sept.2012 12:33
Fr 20.10.2010 20:34
8 12 16 20 24
16.00 18.00
°C
100
80
60
40
20
0 4 8 12 16 20 24
14.00 16.00
Abb. 20 Gerät ausschalten
Betrieb und Bedienung
12.Sept.2012 Fr 20.10.2010 20: 12:
18.00
O O O O N O O ON N N N N
33
