5.5.3 Automatischer Temperaturwächter ( ASF)
ASF ist eine Überwachungseinrichtung, die automatisch dem eingestellten Temperatur-Soll-
wert in einem einstellbaren Toleranzband folgt ( Abb. 19 ).
Der ASF aktiviert sich – wenn eingeschaltet – automatisch, wenn der Temperatur-Istwert 50 %
des eingestellten Toleranzbandes des Sollwertes (im Beispiel: 180 °C – 1,5 K) erstmals erreicht
(Abschnitt A).
Beim Verlassen des eingestellten Toleranzbandes um den Sollwert (im Beispiel Abb. 19 :
180 °C ± 3 K) – z. B. durch Öffnen der Tür während des Betriebs (Abschnitt B der Illustration)
– wird Alarm ausgelöst. Der ASF- Alarm erlischt automatisch, sobald 50 % des eingestellten
Toleranzbandes des Sollwertes (im Beispiel: 180 °C ± 1,5 K) wieder erreicht sind (Abschnitt C).
Wird der Temperatursollwert geändert, deaktiviert sich der ASF vorübergehend automatisch
(siehe im Beispiel: Der Sollwert wird von 180 °C auf 173 °C verstellt, Abschnitt D), bis er den
Toleranzbereich des neuen Temperatursollwertes wieder erreicht hat (Abschnitt E).
183 °C
180 °C
177 °C

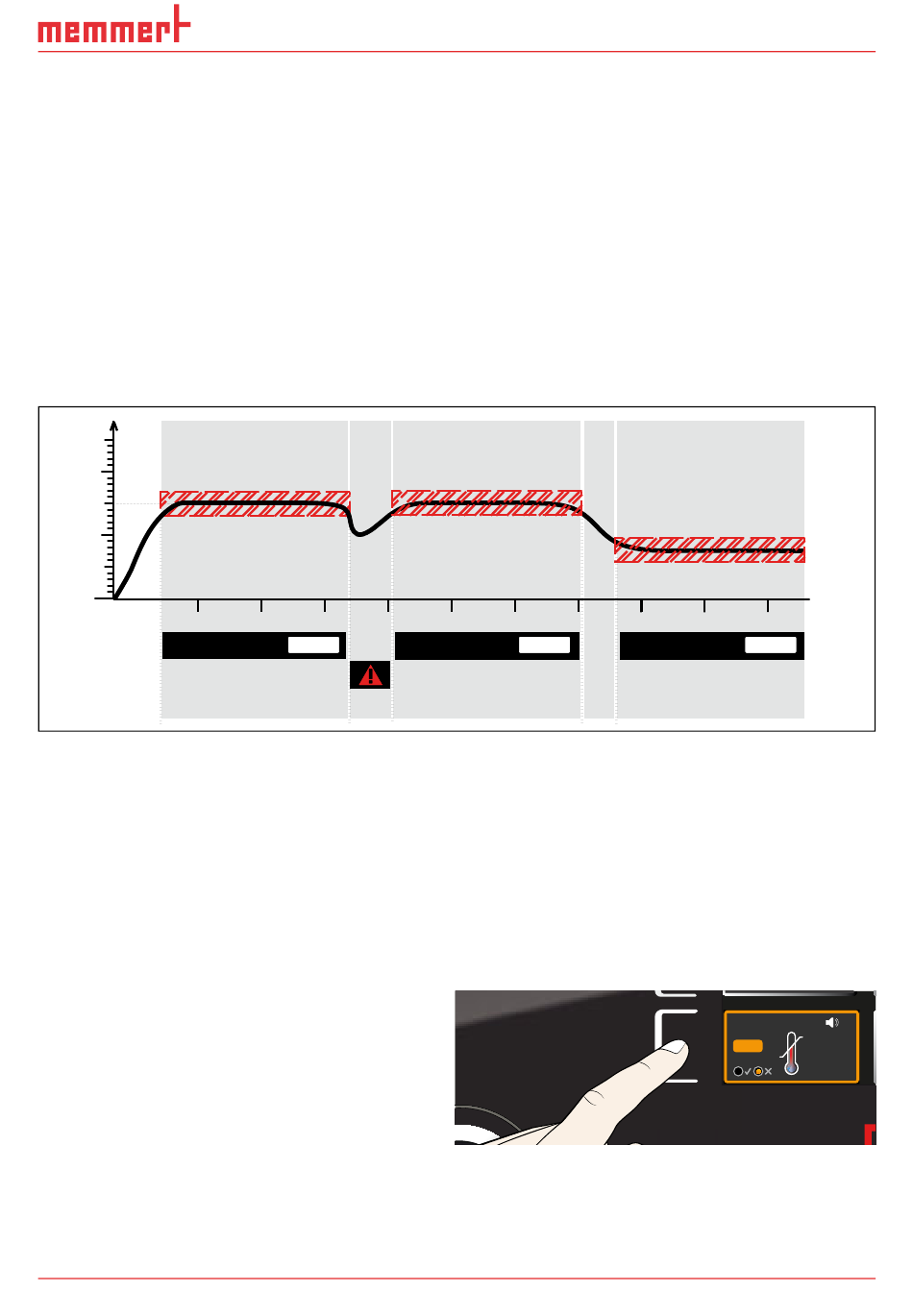

Abb. 19 Schematische Darstellung Funktionsweise ASF-Temperaturüberwachung
5.5.4 Mechanische Temperaturüberwachung: Temperaturbegrenzer ( TB)
Das Gerät ist mit einem mechanischen Temperaturbegrenzer (TB) Schutzklasse 1 nach
DIN 12 880 ausgestattet.
Fällt während des Betriebs die elektronische Überwachungseinheit aus und wird die werkseitig
fest eingestellte Maximaltemperatur um ca. 20 °C überschritten, schaltet der Temperaturbe-
grenzer als letzte Schutzmaßnahme die Heizung bleibend ab.
5.5.5 Temperaturüberwachung einstellen
1. Aktivierungstaste links neben der Anzeige
ALARM
drücken. Es wird automatisch
min
die Einstellung
schutz) aktiviert.
A B
AUTO
ASF aktiv
ASF-Alarm
(Untertemperatur-
C
183 °C
177 °C
AUTO
ASF aktiv
Betrieb und Bedienung
D E
176 °C
170 °C
AUTO
ASF aktiv
min
60
0 . °C
min
auto
000°C
t
ALARM
ALARM
max
max
120
000°C
.0 °C
auto off
+ / - 0.0
+
K
- 99K
