Anschluss Terminal - Canton Smart Sounddeck 100 Bedienungsanleitung

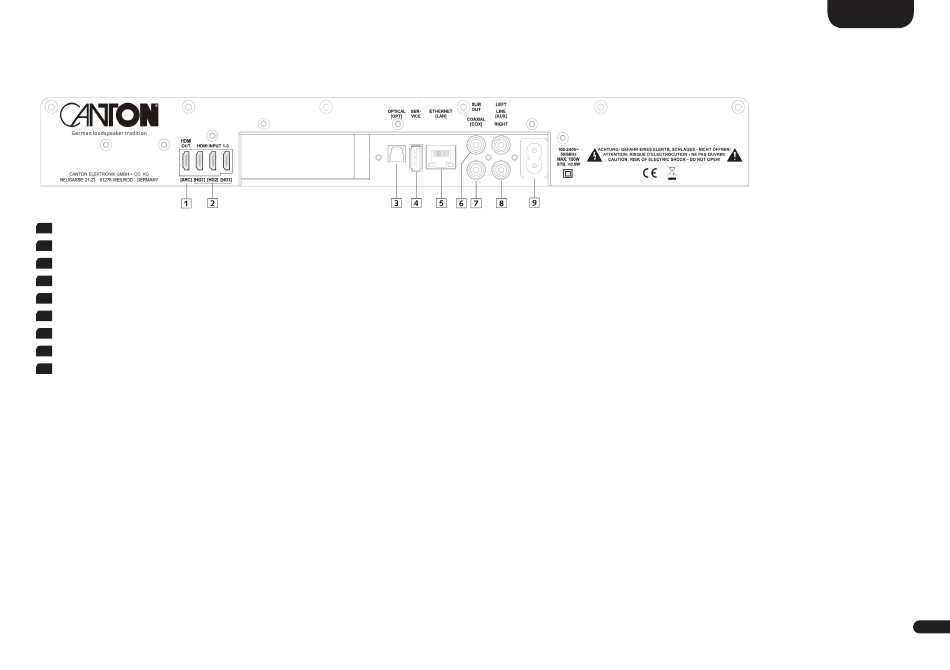

Anschluss Terminal

HDMI Ausgang
®
1
HDMI Eingänge
®
2
Digital S/PDIF Optisch
3
Service Anschluss
4
Ethernet
5
Sub Out
6
Digital S/PDIF Koaxial
7
Analog Line Eingang L/R
8
Netzeingang
9
Die physischen Eingänge haben bei Auslieferung folgende Bezeichnungen, welche (mit Ausnahme von BT und NET) auf Wunsch
angepasst werden können (siehe auch Kapitel Eingangsname [NAM]):
Phys. Eingang
ARC
HD1
HD2
HD3
OPT
COA
AUX
Bluetooth
®
Netzwerk (WiFi/Ethernet)
(HDMI Anschluss mit 3D/ 4K / ARC / HDCP 2.2 / CEC)
®
(3x HDMI Anschluss mit 3D / 4K / HDCP 2.2 / CEC)
®
(TOSLINK, max. 96kHz)
(USB A Anschluss, keine Musikwiedergabe, keine Ladefuktion)
(RJ45 Buchse, 8-polig)
(Cinch, max. 2Vrms)
(Cinch, max. 96kHz)
(2x Cinch, max. 2Vrms)
(IEC C8, 100-240V~, 50/60Hz, 150W)
LED Display
On-Screen-Display
TV
ARC
BDP
HDMI1
HDMI2 SAT
PS
HDMI3
CD
OPT
DVD
COAX
AUX
ANALOG
BT
BT
NET
NETWORK
Hinweis:
Die Audio Return Channel Funktion ARC ist bei dem
Smart Sounddeck 100 jederzeit nutzbar und muss
nicht aktiviert werden. Damit Ihr Fernsehgerät die
ARC Funktion unterstützen kann, muss es min. über
einen HDMI Eingang mit der Funktion Audio Return
®
Channel (ARC) verfügen. Weiterhin muss das Proto-
koll Consumer Electronics Control (CEC) zwingend ak-
tiviert sein. Für weitere Informationen schauen Sie bei
Bedarf bitte in der Anleitung Ihres TV-Gerätes nach.
