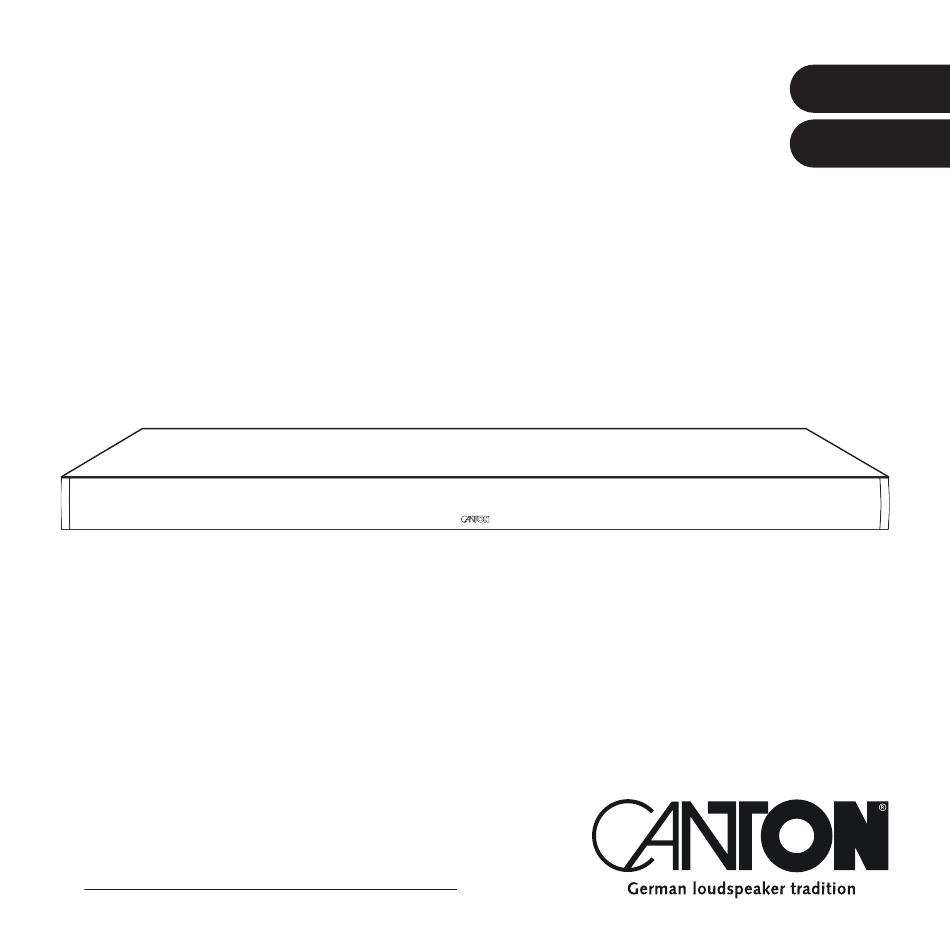

- Seite 1 Kurzanleitung Deutsch English Smart Sounddeck 100 Die ausführliche Bedienungsanleitung finden Sie unter: www.canton.de/manual/sounddeck100...
- Seite 2 Vielen Dank, dass Sie sich für ein Produkt von Canton entschieden haben. Ihnen stehen nun viele Hörstunden mit hervorragenden Klängen bevor. Nur noch wenige Schritte und der Hörgenuss kann starten: INHALT: WICHTIGE SICHERHEITSHINWEISE..................3 VERPACKUNGSINHALT......................4 AUFSTELLUNG.........................4 ANSCHLUSSTERMINAL......................5 SMART-FERNBEDIENUNG.......................6 DISPLAYANZEIGEN........................7 VERBINDUNG ZUM TV GERÄT....................10 VERBINDUNG MIT WEITEREN ZUSPIELGERÄTEN..............11...
- Seite 3 Deutsch Wichtige Sicherheitshinweise Wenden Sie sich bei allen Reparatur- und Wartungsarbeiten an qualifizierte Lesen und befolgen Sie alle Anweisungen. Fachkräfte. Dies ist dann erforderlich, wenn das Gerät in irgendeiner Weise be- schädigt ist, wie z. B. bei Beschädigungen von Netzkabeln oder Steckern, wenn Bewahren Sie diese Anweisungen auf.
- Seite 4 Sollte ein Teil beschädigt sein, benutzen Sie es nicht, sondern kontaktieren Sie bitte unseren Kundenservice (siehe Rückseite). Bitte bewahren Sie die Verpackung während der gesamten Garantiezeit auf. Lieferumfang: 1x Smart Sounddeck 100 1x Smart-Fernbedienung 1x Netzkabel 1x HDMI-Kabel (3m)
- Seite 5 OPTICAL IN (OPT) Für die Verbindung mit dem optischen Audioausgang an Ihrem TV oder digitalen Zuspielgerät. SERVICE ANSCHLUSS Wird nur für den Canton Kundenservice verwendet. Keine Ladefunktion, keine Musikwiedergabe. ETHERNET (LAN) Verbindung mit dem Internet via Netzwerkkabel (RJ45, 8-polig). SUB OUT Verbindung mit einem optionalen Subwoofer.
- Seite 6 Deutsch SMART-FERNBEDIENUNG Schaltet Lautsprecher Ein / Aus (On/Standby) Power Stummschaltung (Mute) Stumm Aufwärts Eingang oder Menü Auswahl aufwärts Abwärts Eingang oder Menü Auswahl abwärts Weiter zur nächsten Menü-Ebene / Auswahl bestätigen Plus [+] Erhöht Lautstärke oder Menü-Wert Minus [-] Verringert Lautstärke oder Menü-Wert Menü...
- Seite 7 Deutsch DISPLAYANZEIGEN Das Sounddeck 100 verfügt über ein On-Screen Display (Menü im TV sichtbar), eine LED Status Anzeige (grün oder rot) und über ein LED Display (in der Front des Sounddeck 100). On-Screen Display Alle Einstellungen, Funktionen und die Konfiguration des Sounddeck 100 können bequem über das On-Screen Display auf Ihrem TV-Bildschirm durchgeführt werden.
- Seite 8 Deutsch Funktion Display Bedeutung Eingang HDMI ARC Eingang gewählt ® Eingang HDMI HD1 Eingang gewählt ® Eingang HDMI HD2 Eingang gewählt ® Eingang HDMI HD3 Eingang gewählt ® Eingang Bluetooth Eingang gewählt ® Eingang Netzwerk Eingang gewählt Eingang Analog Eingang gewählt Eingang Coaxialer Digital-Eingang gewählt Eingang...
- Seite 9 ETH / CON Netzwerk (Ethernet) verbunden Netzwerkbetrieb ETH / DIS Netzwerk (Ethernet) getrennt Netzwerkbetrieb NET / SET Sounddeck 100 zum Verbinden mit dem Netzwerk bereit Hinweis: • Weitere Displayanzeigen können Sie der ausführlichen Bedienungsanleitung entnehmen. Diese finden Sie unter: www.canton.de/manual/sounddeck100...
- Seite 10 Deutsch VERBINDUNG ZUM TV GERÄT HDMI (empfohlen) Verbinden Sie ein HDMI-Kabel vom Ausgang HDMI OUT (ARC) an der Rück- seite des Sounddeck 100 mit dem Eingang HDMI IN (ARC) an Ihrem TV. Wählen Sie nun auf der Smart-Fernbedienung mit den Pfeiltasten ( , ) nach oben oder unten den Eingang [TV].
- Seite 11 Deutsch VERBINDUNG MIT WEITEREN ZUSPIELGERÄTEN HDMI (empfohlen) Um ein weiteres digitales Gerät wie z.B. einen Satelliten-Receiver, DVD-Player, Spielekonsole etc. anzuschließen, empfiehlt es sich dieses über einen der 3 HDMI Eingänge des Sounddeck 100 zu verbinden. Verbinden Sie einen der 3 HDMI IN (HD1 / HD2 / HD3) auf der Rückseite des Sounddeck 100 und den HDMI OUT-Ausgang an Ihrem digitalen Gerät mit einem HDMI Kabel.
- Seite 12 Deutsch MULTIROOM EINRICHTUNG ÜBER GOOGLE HOME Hinweise: • An Ihrem (mobilen) Endgerät muss zwingend die Funktion WLAN (WiFi) und Bluetooth Funktechnologie eingeschaltet sein. Achten Sie bitte darauf, dass Ihr ® (mobiles) Endgerät bereits mit dem WLAN verbunden ist. • Bitte achten Sie bei der Musikwiedergabe mittels Chromecast built-in darauf, dass Musik nur über eine Chromecast built-in unterstützende App abgespielt werden kann (z.B.
- Seite 13 Deutsch Wählen Sie nun den „Raum“, in dem Sie das Sounddeck 100 verwenden möchten (z.B. Wohnzimmer) und bestätigen Sie mit „weiter“. Bitte wählen Sie das WiFi-Netzwerk (WLAN), welches Sie für das Sounddeck 100 verwenden möchten, und klicken Sie auf „weiter“. Die App „Google Home“...
- Seite 14 Deutsch WIEDERGABE ÜBER SPOTIFY CONNECT Verwenden Sie Ihr Telefon, Tablet oder Ihren Computer als Fernbedienung für Spotify. Auf spotify.com/connect erfahren Sie mehr. VERBINDUNG ÜBER BLUETOOTH FUNKTECHNOLOGIE ® Sie können das Sounddeck 100 bequem mit Ihrem (mobilen) Endgerät via Bluetooth ® Funktechnologie verbinden.
- Seite 15 Deutsch Sollte das (mobile) Endgerät während des Anmeldeprozesses einen Code ver- langen, geben Sie 0000 ein. Erscheint im Display [DIS] ist Ihr (mobiles) Endgerät außer Reichweite oder ab- gemeldet. SPEICHERTASTEN 1-3 BELEGEN Das Sounddeck 100 ist in der Lage drei Speichertasten auf der Fernbedienung mit Presets zu belegen.
- Seite 16 Deutsch Hinweise: • Sie können die 3 Speichertasten mit unterschiedlichen Einstellungen belegen. Beispiele: Speichertaste 1 = HDMI Eingang 1 & Klangeinstellung ® Speichertaste 2 = Playlist über die App „Spotify“ & Klangeinstellung Speichertaste 3 = CD Eingang & Klangeinstellung • Beim Belegen der Speichertasten werden sämtliche Einstellungen, welche zum Zeitpunkt des Abspeicherns auf dem Sounddeck 100 vorliegen (z.B.
- Seite 17 Deutsch WIRELESS LAUTSPRECHER VERBINDEN Das Sounddeck 100 bietet Ihnen die Möglichkeit, bis zu 7 Canton Smart Laut- sprecher wireless bis zu einem 5.1.2 Heimkinosystem zu verbinden. Achtung: Vor Beginn des Kopplungsvorgangs muss der zu koppelnde Lautsprecher mindestens 30 Sekunden lang vom Stromnetz getrennt gewesen sein.
- Seite 18 Sounddeck 100 nicht betriebsbereit. Achtung: • Trennen Sie das Sounddeck 100 während eines Updates nicht vom Stromnetz. Hinweis: • Das Sounddeck 100 enthält noch eine Vielzahl an weiteren tollen Funktionen. Alle Einstellmöglichkeiten können Sie der ausführlichen Bedienungsanleitung entnehmen. Diese finden Sie unter: www.canton.de/manual/sounddeck100...
- Seite 19 Deutsch TECHNISCHE DATEN Spannungsversorgung – Betriebsspannung 100 – 240V~ – Betriebsfrequenz 50 / 60Hz – Leistungsaufnahme ECO Standby 0,40W – Leistungsaufnahme NSB Standby ca. 1,9W (Werkseinstellung) – Leistungsaufnahme LAN Standby ca. 6,6W – Leistungsaufnahme AUT Standby ca. 6,6W – Leistungsaufnahme MAN Standby ca. 4,2W –...
- Seite 20 Deutsch WEITERE WICHTIGE INFORMATIONEN Informationen über den „bestimmungsgemäßen Betrieb“ Das Lautsprechersystem ist zur Verwendung in geschlossenen Räumen konzipiert und darf nicht im Freien oder in nasser Umgebung verwendet werden. Das Gerät darf nicht umgebaut oder verändert werden. Schließen Sie das Lautsprechersystem so an, wie in der Anleitung beschrieben und beachten Sie die Sicherheitshinweise.
- Seite 21 Deutsch EU – Konformitätserklärung Kennzeichnung Wir, der Hersteller / Importeur Canton Elektronik GmbH + Co. KG • Neugasse 21–23 • 61276 Weilrod • Germany bestätigen und erklären in alleiniger Verantwortung, dass sich das Produkt Smart Sounddeck 100 (Dolby Atmos fähiges Sounddeck mit mehreren Signalein- und –ausgängen, WiFi und Ethernet ®...
- Seite 22 Short manual English Smart Sounddeck 100 The detailed manual can be found under: www.canton.de/manual/sounddeck100...
- Seite 23 Thank you very much for choosing this Canton product. You can now look forward to countless hours filled with excellent sound. Just a few steps and the music can start: CONTENT: IMPORTANT SAFETY INSTRUCTIONS...................24 PACKAGING CONTENT......................25 SETUP.............................25 CONNECTION TERMINAL.....................26 SMART-REMOTE........................27 DISPLAY INDICATIONS......................28...
- Seite 24 English Important Safety Instructions Read and follow all instructions. Keep these instructions. Observe all warnings If sound distortions such as unnatural knocking, throbbing or high-frequency and safety instructions. Operate this device only in a moderate climate (not clicking occur during playback, the volume level must be reduced immediately. in a tropical climate).
- Seite 25 If any part is damaged, do not use it, but contact our service department (see back cover). Please keep the packaging during the warranty period. Delivery content: 1x Smart Sounddeck 100 1x Smart-remote 1x Power cord 1x HDMI cable (3m)
- Seite 26 OPTICAL IN (OPT) For connecting to the optical audio output on your TV or digital device. SERVICE CONNECTION Use only for Canton customer service. No charging functionality, no audio playback. ETHERNET (LAN) Connection to the Internet via network cable (RJ45, 8-pin).
- Seite 27 English SMART-REMOTE Toggles speaker status (on/standby) Power Mute Mutes audio Upwards Sets input or menu item upwards Downwards Sets input or menu item downwards Enters next menu level / confirms selection Plus [+] Increases volume or menu value Decreases volume or menu value Minus [-] Menu Enters settings menu or previous menu level...
- Seite 28 English DISPLAY INDICATIONS The Sounddeck 100 has an On-screen display (menu visible in the TV), a LED status indicator (green or red) and a LED display (in the front of the Sounddeck 100). On-Screen display All settings and the configuration of the Sounddeck 100 can be conveniently perfor- med via the On-screen display on your TV screen.
- Seite 29 English Function Display Meaning Input HDMI ARC input selected ® Input HDMI HD1 input selected ® Input HDMI HD2 input selected ® Input HDMI HD3 input selected ® Input Bluetooth input selected ® Input Network input selected Input Analog input selected Input Coaxial digital input selected Input...
- Seite 30 Networking ETH / CON Network (Ethernet) connected Networking ETH / DIS Network (Ethernet) disconnected Networking NET / SET Ready for network connection Note: • Further displays can be found in the detailed operating instructions. These can be found at: www.canton.de/manual/sounddeck100...
- Seite 31 English CONNECTION TO TV DEVICE HDMI (recommended) Connect the HDMI cable from the HDMI OUT (ARC) output on the back of the Sounddeck 100 to the HDMI IN (ARC) input on your TV. Now select the input [TV] on the Smart-remote using the up or down arrow keys ( , ).
- Seite 32 English CONNECTION TO OTHER DEVICES HDMI (recommended) To connect other digital devices such as a satellite receiver, BluRay-player, game console etc., it is recommended to connect the devices via one of the 3 HDMI inputs of the Sounddeck 100. Connect one of the 3 HDMI IN (HD1 / HD2 / HD3) on the back of the Sounddeck 100 and the HDMI OUT output on your digital device with an HDMI cable.
- Seite 33 English MULTIROOM SETUP VIA GOOGLE HOME Notes: • On your (mobile) device the WiFi and Bluetooth wireless connection must be ® switched on. Make sure that your (mobile) device is already connected to the WiFi. • When playing music with Chromecast built-in, please make sure that the used app supports playback via Chromecast built-in (e.g.
- Seite 34 English Now select the „room“ in which you want to use the Sounddeck 100 (e.g. living room) and confirm with „Next“. Please select the WiFi network (WLAN) you want to use for the Sounddeck 100 and click „Next“. The app „Google Home“ and Sounddeck 100 are now connected. After a successful connection the display of the Sounddeck 100 shows [WIF] followed by [CON] for 5 seconds.
- Seite 35 English CONNECTION VIA BLUETOOTH ® You can conveniently connect the Sounddeck 100 to your (mobile) device via Bluetooth ® wireless technology using the Smart-remote. Please proceed as follows: Establish Bluetooth connection ® Select the Bluetooth input [BT] on the LED display by repeatedly pressing the ®...
- Seite 36 English ASSIGNING PRESET 1-3 The Sounddeck 100 is able to assign presets to three memory keys via the Smart re- mote. All settings in the speaker and system menu (volume, sound settings, selected input, etc.), as well as playlists from the app „Spotify“ can be stored. Saving inputs and sound settings In addition to saving playlists from the app „Spotify“...
- Seite 37 10 seconds until the selected preset (P1, P2 or P3) flashes quickly in the display. CONNECT WIRELESS SPEAKERS The Sounddeck 100 offers you the possibility to connect up to 7 Canton Smart Speakers wirelessly up to a 5.1.2 home theater set. Caution: Please make sure that the Smart Speaker to be newly connected has been disconnected from the power supply for minimum 30 seconds.
- Seite 38 English menu item „Wireless Setup“ [WIS] using the arrow keys „ “ / „ “ and confirm with „OK“. Confirm the first menu item Wireless Pairing [WSP] with the „OK“ button. Then select the speaker to be connected using the arrow keys „ “ / „ “ and confirm your selection with the „OK“...
- Seite 39 English TECHNICAL DATA Power supply – Operating voltage 100 – 240V~ – Operating frequency 50 / 60Hz – Power consumption ECO Standby 0.40W – Power consumption NSB Standby ca. 1.9W (Factory setting) – Power consumption LAN Standby ca. 6.6W – Power consumption AUT Standby ca. 6.6W –...
- Seite 40 English FURTHER IMPORTANT INFORMATION Information on “Intended Use” The speaker system is designed for indoor use and must not be used outdoors or in a wet en- vironment. Do not make any conversions or modifications to the device. Connect the speaker system as described in the instructions and observe the safety instructions.
- Seite 41 English EU – Declaration of Conformity labelling We, the manufacturer / importer Canton Elektronik GmbH + Co. KG • Neugasse 21–23 • 61276 Weilrod • Germany confirm and declare in sole responsibility that the product Smart Sounddeck 100 (Dolby Atmos enabled sounddeck with several signal in- and outputs, WiFi and Ethernet connections, ®...
- Seite 42 Bluetooth SIG, Inc. and any use of such ® marks by Canton is under license. Other trademarks and trade names are those of their respective owners. Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, and the double-D symbol are trademarks of Dolby Labora tories.
- Seite 43 Canton Service. GUARANTEE Above and beyond the legal warranty period Canton offers a warranty of 5 years on all its passive loudspeakers. A 2-year warranty is offered for active and semi- active speakers and devices. The warranty period begins at the time of purchase and only applies to the purchaser.
- Seite 44 Bei Fragen oder Anregungen wenden Sie sich bitte an unseren Kundenservice: For further questions, please do not hesitate to contact our Customer Service: Canton Elektronik GmbH + Co. KG Neugasse 21 – 23 61276 Weilrod, Germany Tel. +49 (0)6083 287-87 info@canton.de...
