1
+24 V
2
N
3
B
EDSP-K3
4
A
ED-RUD

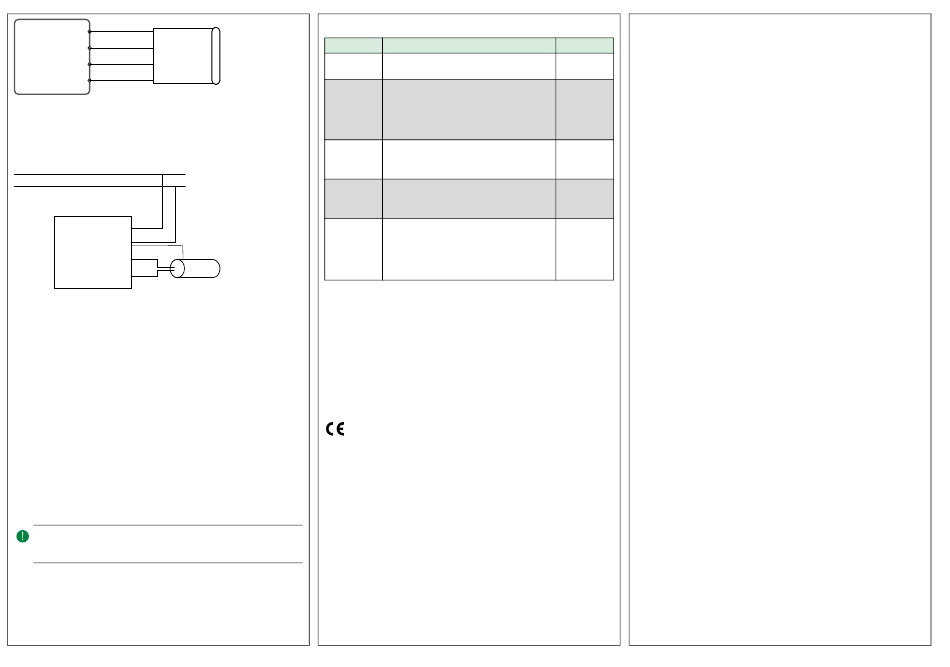

Fig. 1 Comunicazione tramite EDSP-K... (1 = Nero, 2 = Bianco, 3 = Marrone, 4 =
Giallo)
Cablaggio come da opzione 2
+ 24 V
N
B
A
ED-RUD
Fig. 2 Comunicazione tramite porta seriale
Gestione
Il display si compone di segmenti e pulsanti che possono essere gestiti
singolarmente tramite Modbus master. Che il display sia collegato o no a
un controllore master, è sempre possibile configurare i parametri di
comunicazione sul display:
1. Accendere il display e premere il pulsante On/Off per 5 secondi
durante la sequenza di accensione, quindi premere due volte il
pulsante freccia giù.
2. Spostarsi nel menu Configurazione firmware con i pulsanti freccia.
3. Premere il pulsante On/Off per selezionare un parametro. Utilizzare
le frecce per impostare il valore. Confermare sempre con il pulsante
On/Off.
4. Alla fine del menu appare la parola EXIT sul display. Per uscire dal
menu premere il pulsante On/Off quando è visualizzato EXIT.
N N o o t t a a ! ! Dopo aver modificato i parametri, lasciare acceso il dispositivo per
almeno 5 secondi per assicurarsi che i valori siano memorizzati
correttamente.
Tabella 1 Parametri di configurazione del firmware
Parametro
Descrizione
1
L'indirizzo Modbus utilizzato dal controllore
1...254
2
Bit di stop e parità Modbus
0 = 8N2
1 = 8O1
2 = 8E1
3 = 8N1
3
Timeout Modbus
Almeno 1,5 volte un carattere
min = 2 ms (a 9.600 baud)
4
Ritardo risposta Modbus
Almeno 3,5 volte un carattere
min = 5 ms (a 9.600 baud)
5
Baud rate Modbus
0 = 4.800 bps
1 = 9.600 bps
2 = 19.200 bps
3 = 38.400 bps
Per ulteriori informazioni sulla configurazione dei pulsanti e dei
segmenti, nonché sulle variabili Modbus disponibili, consultare il
documento Elenco variabili ED-RUD.
Funzioni
ED-RUD è un'unità ambiente da incasso compatta con touchscreen
retroilluminato. Utilizzabile in modalità Plug'n Play con alcuni regolatori
di temperatura Regin o insieme a qualsiasi controllore Modbus master.
Questo prodotto è provvisto di marchio CE. Ulteriori informazioni sono
disponibili sul sito www.regincontrols.com.
Contatti
AB Regin, Box 116, 428 22 Kållered, Svezia
Tel.: +46 31 720 02 00, Fax: +46 31 720 02 50
www.regincontrols.com, info@regincontrols.com
ED-RUD
Predefinito
1
2
3
5
3
5
