5.5.8 Connection of DRMS terminal
Falls der DRMS-Anschluss genutzt wird, erfolgt der Anschluss folgendermaßen:
Schritt 1: Schrauben Sie die Überwurfmutter von der Kabeldurchführung.
Schritt 2: Fädeln Sie die Überwurfmutter über das „DRMS"-Kabel.
Schritt 3: Drücken Sie den Kabelknickschutz aus der Kabeldurchführung
Schritt 4: Entfernen Sie den Blindstopfen aus dem Kabelknickschutz.
Schritt 5: Führen Sie das „DRMS"-Kabel durch die Öffnung des Kabelknickschutzes.
Schritt 6: Führen Sie das „DRMS"-Kabel durch die Kabeldurchführung.
Schritt 7: Verbinden Sie den RJ45-Stecker des Netzwerkkabels mit dem „DRMS"-Anschluss.
Schritt 8: Wenn keine weiteren Kabel mehr angeschlossen werden müssen, fixieren Sie die
wasserdichte Abdichtung mit Schrauben.
Schritt 9: Schrauben Sie die Überwurfmutter auf die wasserdichte Abdichtung.

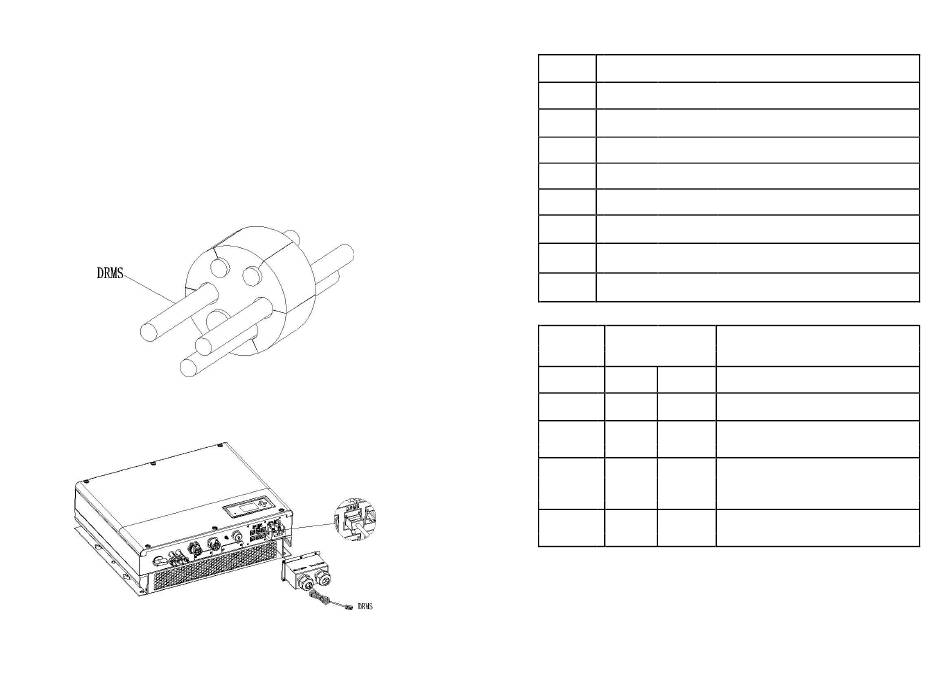

Abb. 5.39
Abb. 5.40
31
RJ45-Anschluss Pol Zuweisung
PIN Zuweisung Wechselrichterkabel (Laden und Entladen)
1
2
3
4
5
6
7
8
Methoden zur Zuweisung der Demand-Response Modi
Pole des RJ45-
MODE
Anschlusses
DRM0 5 6
DRM5 1 5
DRM6 2 5
DRM7 3 5 erzeugen und Blindleistung senken, wenn
möglich
DRM8 4 5
Hinweis:
In Großbritannien: Dieses Gerät ist mit einem RJ45-Anschluss für eine Logic-Schnittstelle
ausgestattet, die Signale vom DNO empfängt. Die Verbindung sollte gemäß
Bedienungsanleitung eingerichtet werden und das Signal zum RJ45-Anschluss sollte binär
sein (PIN 5 und 1 zur Signalsuche). Sobald das Signal aktiv ist, reduziert der Wechselrichter
innerhalb von 5 Sekunden seine Wirkleistung auf null.
Hinweis:
Falls das NTC-Kabel (für den Temperatursensor der Blei-Säure-Batterie) nicht genutzt wird,
bitte nicht den Blindstutzen aus der Kabeldurchführung entfernen.
DRM5
DRM6
DRM7
DRM8
RefGen
COM/DRM0
/
/
Voraussetzung
Bedienung des getrennten Geräts
Keine Stromerzeugung
Nicht mehr als 50% der Nennleistung
erzeugen
Nicht mehr als 75% der Nennleistung
Erhöhung der Stromerzeugung (in
Abhängigkeit von anderen aktiven DRMs)
32
