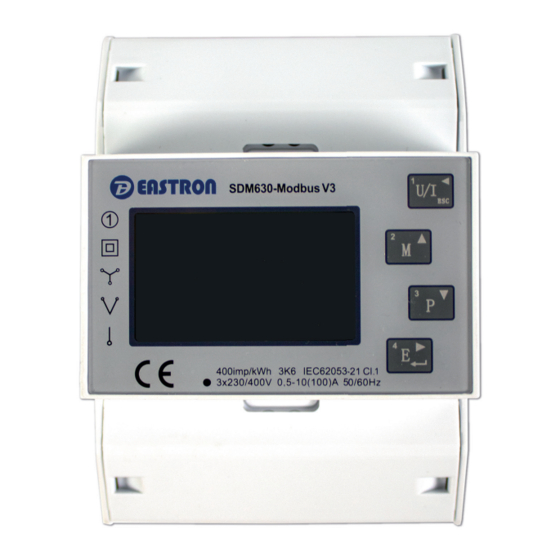

- Seite 1 Folgt uns auf: Ihr bester Partner für Solartechnik. Ihr bester Partner für Solar INSTALLATIONSANLEITUNG GROWATT 3-PHASEN SMART METER EASTRON Bitte lesen Sie die Installationsanleitung vor Inbetriebnahme sorgfältig durch.
-
Seite 2: Übersicht
Smart-Meter hat jedoch gerade bei einer Solaranlage mit einem Stromspeicher einen großen Vorteil! Dank der genauen Überwachung jeder einzelnen Phase können die Hybrid-Wechsel- richter von Growatt den auf einzelnen Phasen benötigten Strombedarf ideal aus den Growatt ARK-Speichern verteilen - damit arbeitet Ihre Solaranlage noch effektiver! 2. - Seite 3 Folgt uns auf: Ihr bester Partner für Solartechnik. Ihr bester Partner für Solar Installation/Lieferumfang 3. Allgemeine Informationen - Teileliste 3-Phasen Stromzähler Installationsbeschreibung Rs485 Kabel (Standart Länge 5m) 4. Bedienung und Anzeige Die elektrische Blindenergie wird nach der Elektrifi zierung angezeigt. Die Bildschirmumkehrung kann durch drei verschiedene Ansichts- tasten realisiert werden.
-
Seite 4: Funktion Der Tasten
Folgt uns auf: Ihr bester Partner für Solartechnik. Ihr bester Partner für Solar Funktion der Tasten - Phase A Wirkleistung / Phase B Wirkleistung / Phase C Wirkleistung - Gesamtwirkleistung - Phase A Blindleistung / Phase B Blindleistung / Phase C Blindleistung - Gesamtblindleistung - Phase A Scheinleistung / Phase B Scheinleistung /Phase C... - Seite 5 Folgt uns auf: Ihr bester Partner für Solartechnik. Ihr bester Partner für Solar Funktion der Tasten Durch mehrfaches Drücken des P-Buttons wird zwischen verschiedenen Anzeigemodi unterschieden. Die nachfolgen- den Zahlen geben an, wie oft der P-Button für die jeweilige Ansicht gedrückt werden muss: - 1: Vorwärts aktive gesamtelektrische Energie - 2: Rückwärts aktive gesamtelektrische Energie - 3: Vorwärtsreaktive gesamtelektrische Energie...
- Seite 6 Kommunikations- und Impulsausgangs- klemme Hinweis: In den folgenden Texten bezeichnen wir den Growatt-Hybrid- Wechselrichter Growatt-SPH6000/SPH11000 TL3-HV als „SPH“: a. Wenn die Produkte der SPH-Serie in einem dreiphasigen Netz verwendet werden, stellen Sie bitte den Sensor „Sensor: Kabel CT“ des SPHs auf: „Sensor: Zähler“...
- Seite 7 Folgt uns auf: Ihr bester Partner für Solartechnik. Ihr bester Partner für Solar Installation Die folgende Abbildung zeigt ein Diagramm des SPH-Arbeitssystems. Die folgende Abbildung zeigt ein Diagramm des SPH-Arbeitssystems. c. Installieren Sie den Dreiphasen-Energiezähler in den Eingangswechsel- stromverteilerschrank und schließen Sie ihn an das Versorgungsnetz (L1, L2, L3) gemäß...
- Seite 8 Folgt uns auf: Ihr bester Partner für Solartechnik. Ihr bester Partner für Solar Installation d. Schließen Sie das Ende des RS485-Kabels an den RJ45-Anschluss Schließen Sie das Ende des RS485-Kabels an den RJ45-Anschluss (Sensor) des SPH an. (Sensor) des SPH an. Schließen Sie des RS485-Kabels an Pin7 und an Pin8 an.
- Seite 9 Folgt uns auf: Ihr bester Partner für Solartechnik. Ihr bester Partner für Solar Montage 6. Montage Das Smart-Meter ist für die Installation in Innenräumen gedacht und kann leicht an der Wand oder anderen Stellen montiert werden.
- Seite 10 Folgt uns auf: Ihr bester Partner für Solartechnik. Ihr bester Partner für Solar Abmessungen / Info 7. Abmessungen / Info...
-
Seite 11: Fehlermeldungen
Folgt uns auf: Ihr bester Partner für Solartechnik. Ihr bester Partner für Solar Fehlersuche 8. Fehlermeldungen Fehlerbeschreibung Lösungsvorschlag LED-Status: Die Anzeige-LED blinkt Das rote Licht ist der Impulsaus- oder ist aus. gang. Die Blinkfrequenz des roten Lichts kann die Leistungsstärke anzeigen. - Seite 12 Folgt uns auf: Ihr bester Partner für Solartechnik. Ihr bester Partner für Solar Impressum Hauptverwaltung Lieckipedia GmbH Ukranenstraße 12 17358 Torgelow Handelsregister: HRB 20872 Registergericht: Amtsgericht Neubrandenburg Vertreten durch: Bryan Lieck Kontakt Telefon: 05734 969 030 Telefax: 05734 969 0329 E-Mail: info@shop-lieckipedia.de Umsatzsteuer-ID Umsatzsteuer-Identifi...
