H.
Durch die Installation darf nicht der Zugang zu den Abschaltvorrichtungen
verhindert werden.
I.

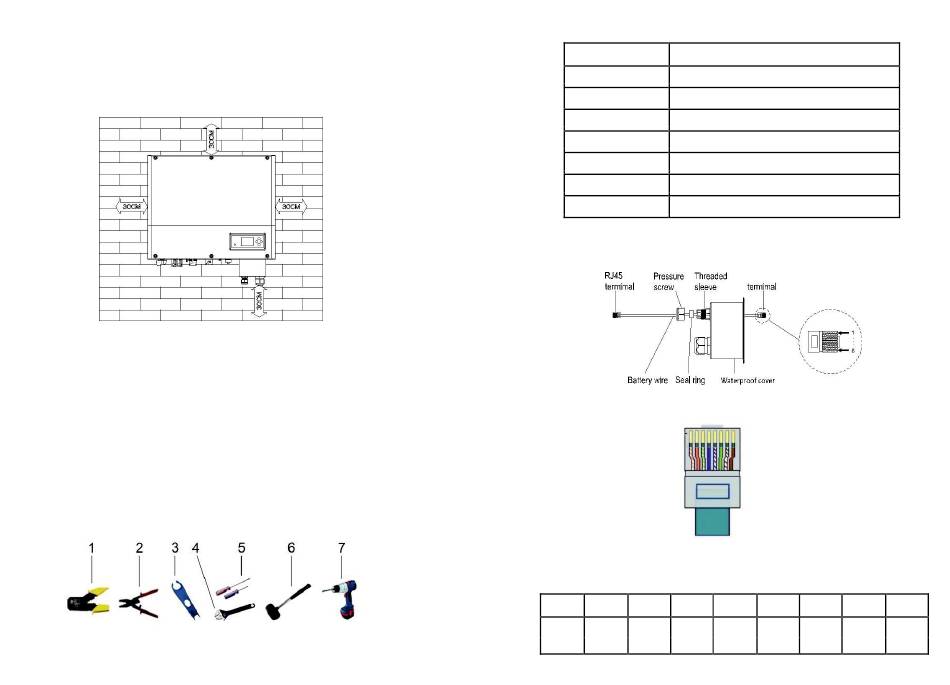

Um einen normalen Betrieb und einfache Handhabung zu gewährleisten,
achten Sie auf ausreichenden Abstand. Bitte beachten Sie untenstehende Hinweise:
Abb. 5.3
H.
Montieren Sie das Gerät nicht in der Nähe von (TV-)Antennen oder
Antennenkabeln.
I.
Montieren Sie das Gerät nicht im Wohnbereich.
J.
Stellen Sie sicher, dass sich das Gerät außerhalb der Reichweite von
Kindern befindet.
K.
Bedenken Sie bei der Installation den Platz, den die Batterie benötigt
(Abmessungen siehe Bedienungsanleitung).
L.
Entflammbare und explosive Güter dürfen nicht in der Nähe der Batterie
gelagert werden.
5.2 Benötigte Werkzeuge und RJ 45 Anschluss Sequenz des
LAN
Zur Montage werden folgende Werkzeuge benötigt:
13
Abb. 5.4
Nummer
1
2
3
4
5
6
7
RJ 45 Anschluss Sequenz des LAN:
Chart 5.5
Abb. 5.6
LAN-Kabel Farben:
PIN
1
2
3
Farbe
Weiß
Orange Weiß
Orange
Grün
Beschreibung
Zange für den RJ45 Anschluss
Zange für den Batterie-Anschluss
Trennung des PV-Anschlusses
Lösen der Mutter
Lösen der Schraube
Einschlagen der Dübel
Löcher in die Wand bohren
4
5
6
7
8
Blau
Weiß
Grün
Weiß
Braun
Blau
Braun
14
