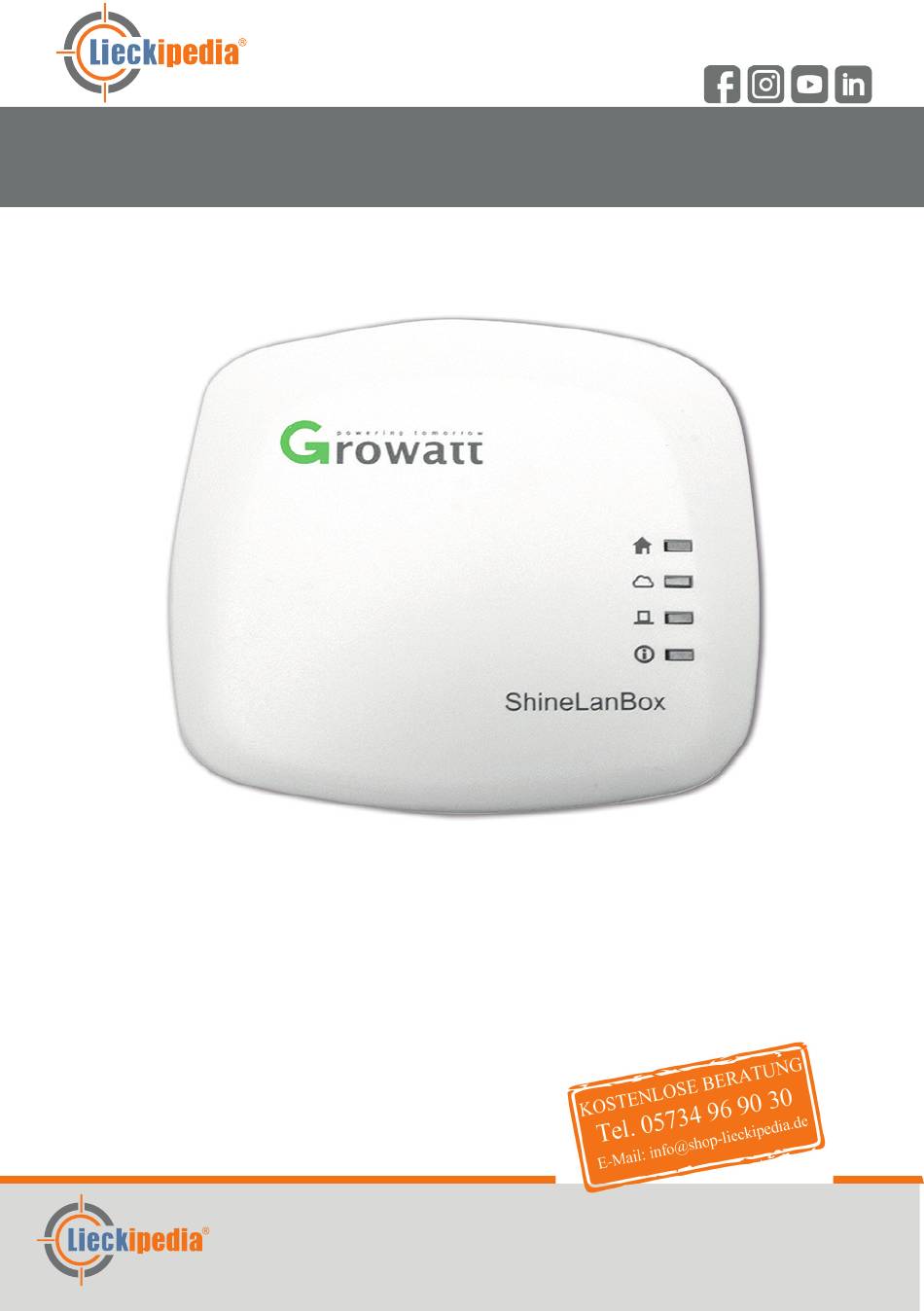

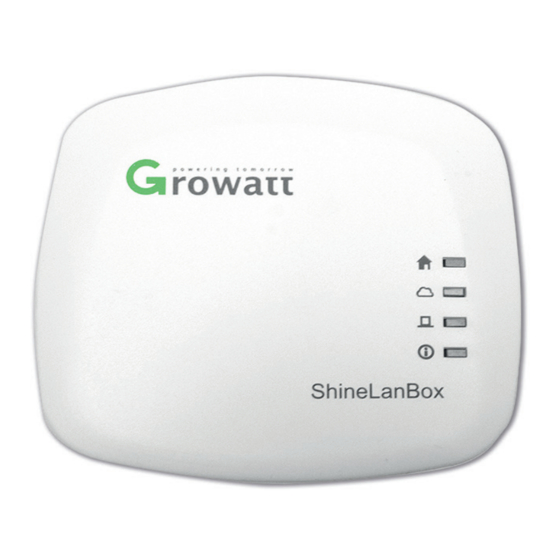

INSTALLATIONSANLEITUNG
GROWATT
SHINE LINK
Bitte lesen Sie die Installationsanleitung
vor Inbetriebnahme sorgfältig durch.
LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de
Tel: 05734 - 969030 | Fax: 05734 -
Folgt uns auf:
9690329
| E-Mail: info@shop-lieckipedia.de
Werbung
Verwandte Anleitungen für Growatt SHINE LINK
Inhaltszusammenfassung für Growatt SHINE LINK
- Seite 1 Folgt uns auf: INSTALLATIONSANLEITUNG GROWATT SHINE LINK Bitte lesen Sie die Installationsanleitung vor Inbetriebnahme sorgfältig durch. LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de Tel: 05734 - 969030 | Fax: 05734 - 9690329 | E-Mail: info@shop-lieckipedia.de...
-
Seite 2: Lieferumfang
Folgt uns auf: Ihr bester Part Lieferumfang Schritt 1 - Überprüfen Sie den Packungsinhalt auf Vollständigkeit Artikel Artikel Bezeichnung Menge ShineLanBox ShineRFStick LAN-Kabel Netzteil Befestigungsschrauben Kunststoffabstandshalter Benutzerhandbuch LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de Tel: 05734 - 969030 | Fax: 05734 - 9690329 | E-Mail: info@shop-lieckipedia.de... - Seite 3 Wechselrichters ab. Wenn der RS-232-Anschluss des Wechselrichters der Spezifi kation A entspricht, schalten Sie bitte Pin 1 des DIP-Schal- ters ein, dann schließen Sie den Growatt ShineRFStick des Wechselrichters direkt über den RS-232-Port an und schließen Sie die Schrauben; Wenn der RS-232-Port des Wechselrichters der Spezifi kation B entspricht, stecken Sie bitte den Gummistopfen in das wasserdichte Kissen des Growatt ShineRF-Sticks.
- Seite 4 Folgt uns auf: Ihr bester Part Installation Schalten Sie den Wechselrichter ein, beobachten Sie die blaue LED im ShineRF-Stick. Wenn die LED leuchtet und blinkt, bedeutet das, dass alles ok ist. Andernfalls sollte die Installation überprüft werden. Status der blauen LED: -Dauerhaft an: Gerät wird initialisiert -Dauerhaft aus: kein Gerät am RS232-Port gefunden -Blinkt schnell (Wechsel alle 0,2s): Gerät gefunden am...
-
Seite 5: Beschreibung
Folgt uns auf: Lieferumfang Anschluss Anschluss Bezeichnung Beschreibung Stromeingang Anschluss an den Stromadapter RS 485 Reserviert RJ 45 Anschluss Netzwerk (LAN) Taste Funktionstaste Konfi gurations- Konfi guration des Gerätes Geräte-LED Anzahl der angeschlossenden Geräte Netzwerk-LED Netzwerkanschluss Power-LED Stromversorgung Verbinden Sie die RJ45-Schnittstelle der ShineLanBox mit dem Router. - Seite 6 1. Stellen Sie sicher, dass Sie die neueste Version der Software installiert haben 2. Weitere Einzelheiten fi nden Sie auf der Website: http://server.growatt.com LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de Tel: 05734 - 969030 | Fax: 05734 - 9690329 | E-Mail: info@shop-lieckipedia.de...
- Seite 7 Folgt uns auf: Installation 1. Starten Sie die ShinePhone-App. Wenn es das erste Mal ist registrieren Sie bitte einen neuen Benutzer. Wenn Sie die SN (Seriennummer) eingeben sollen, geben Sie bitte die ShineLanBox SN ein, nicht die ShineRFStick SN. 2. Geben Sie den Benutzernamen und das Passwort ein, um sich anzumelden.
- Seite 8 Folgt uns auf: Ihr bester Part Installation 3. Auf der Geräteseite können Sie die konfi gurierten Geräte und deren Status überprüfen. LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de Tel: 05734 - 969030 | Fax: 05734 - 9690329 | E-Mail: info@shop-lieckipedia.de...
- Seite 9 Folgt uns auf: Installation 4. Tippen Sie in der Geräteliste auf die Detailseite, können Sie die Geräteparameter prüfen. LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de Tel: 05734 - 969030 | Fax: 05734 - 9690329 | E-Mail: info@shop-lieckipedia.de...
- Seite 10 Folgt uns auf: Ihr bester Part Fehlerbehebung Anhang Neuen ShineRFStick hinzufügen: Drücken Sie kurz die Taste des ShineRF-Sticks und die der ShineLan- Box, um in den Konfi gurationsmodus zu gelangen. Bei erfolgreicher Verbindung geht die Konfi gurations-LED der ShineLanBox aus und die blaue LED des ShineRF-Sticks blinkt langsam.
- Seite 11 Folgt uns auf: LIECKIPEDIA GmbH | Bröderhausener Str. 5 | 32549 Bad Oeynhausen | www.shop-lieckipedia.de Tel: 05734 - 969030 | Fax: 05734 - 9690329 | E-Mail: info@shop-lieckipedia.de...
