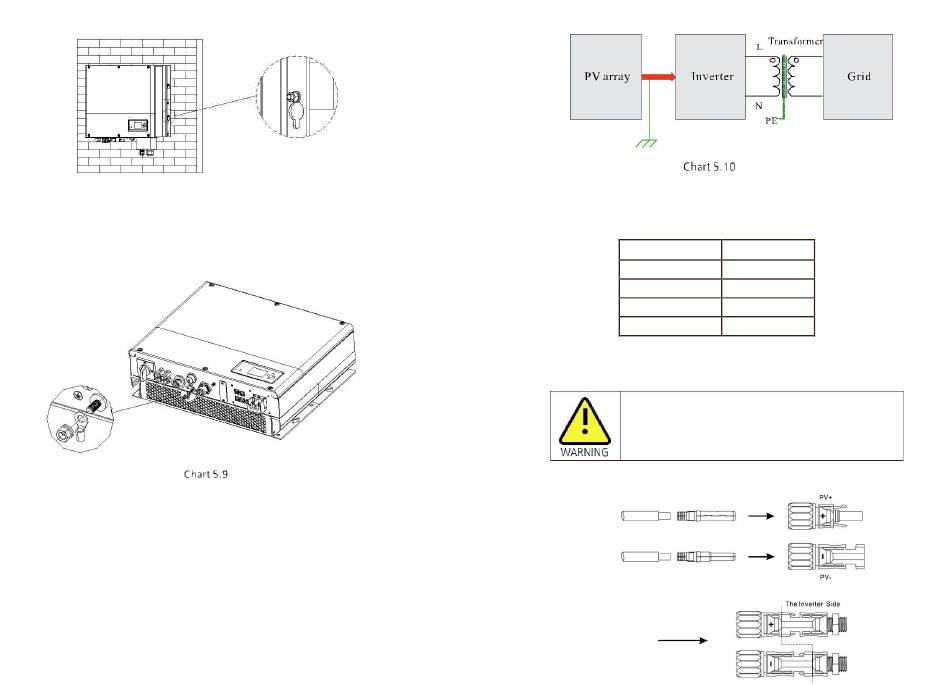

5.4 Erdung
Der SPH muss mit einem Kabel geerdet werden (Erdungspunkt siehe unten). Der
Mindestdurchschnitt des Kabels muss AWG10 entsprechen.
Erdung der PV-Anlage
Das Erdungskabel der PV-Anlage muss ordnungsgemäß geerdet sein an der PV-Anlage,
dem Wechselrichter und dem SP. Die Querschnittsgröße des Erdungskabels sollte dem der
DC-Erdung entsprechen. Mindestdurchmesser des Kabels muss AWG10 entsprechen.
DC Erdung
Wählen Sie die DC-Erdung gemäß den lokalen Vorgaben aus und nutzen Sie die PV-
Erdungs-Anschlussbox mit passenden Erdungskabeln.
Erdungsvorrichtung
Wenn der positive oder negative Pol der PV-Anlage geerdet werden muss, sollte der
Wechselrichterausgang isoliert werden in Konformität mit IEC62109-1,-2.
17
d)
Abb. 5.8

5.5 Anschluss der Elektronik

Decisive Voltage Class (DVC) Indikator für die Anschlüsse
Anschluss
AC
DC
DRMS
RS485&RS232
5.5.1

Anschluss des PV-Eingangs

Der Wechselrichter sollte mit IEC 61730 A-
Klasse PV-Modulen genutzt werden.
Bitte nutzen Sie Stecker und Kupplung
desselben Herstellers.
Class
C
C
A
A
