- Seite 1 Übersetzt von Englisch nach Deutsch - www.onlinedoctranslator.com Benutzerhandbuch Netzunabhängiger Solar- Wechselrichter SPF 3500 ES LSF 5000 ES Version: 4.0...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen zu diesem Handbuch ................................1 Gültigkeit ................................1 Zielfernrohr................................1 Zielgruppe .............................1 Sicherheitshinweise ............................1 Einführung ....................................2 Merkmale ................................2 Produktübersicht............................3 Installation....................................4 Auspacken und Prüfen .......... -
Seite 3: Informationen Zu Diesem Handbuch
Informationen zu diesem Handbuch Gültigkeit Diese Anleitung gilt für folgende Geräte: LSF 3500 ES LSF 5000 ES Zielfernrohr Dieses Handbuch beschreibt den Zusammenbau, die Installation, den Betrieb und die Fehlerbehebung dieses Geräts. Bitte lesen Sie dieses Handbuch vor der Installation und dem Betrieb sorgfältig durch. Zielgruppe Dieses Dokument richtet sich an qualifizierte Personen und Endbenutzer. -
Seite 4: Einführung
Einführung Hybrid-Energiesystem Dies ist ein multifunktionaler netzunabhängiger Solarwechselrichter, integriert mit einem MPPT-Solarladeregler, einem Hochfrequenz- Wechselrichter mit reiner Sinuswelle und einem USV-Funktionsmodul in einem Gerät, das sich perfekt für netzunabhängige Notstrom- und Eigenverbrauchsanwendungen eignet. Dieser Wechselrichter kann mit oder ohne Batterien arbeiten. Das gesamte System benötigt auch andere Geräte, um einen vollständigen Betrieb zu erreichen, wie z. -
Seite 5: Produktübersicht

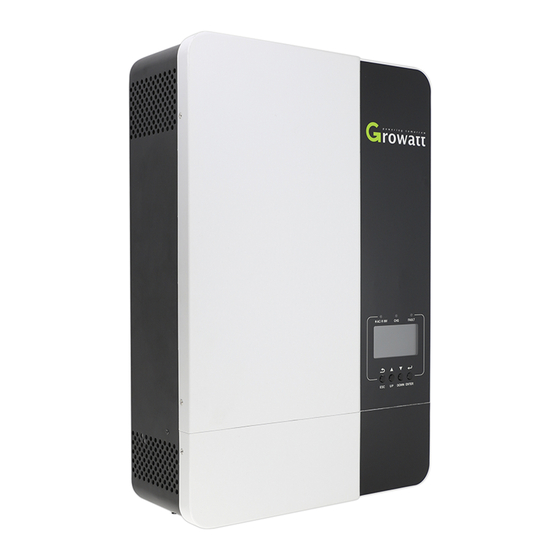

Produktübersicht 2. Statusanzeige 1. LCD-Anzeige 3. Ladeanzeige 4. Fehleranzeige 5. Funktionstasten 6. AC-Eingang 7. WiFi/GPRS-Kommunikationsport 8. USB-Kommunikationsport 10. RS485-Kommunikationsport (für Erweiterung) 9. BMS-Kommunikationsport (Unterstützung des CAN/RS485-Protokolls) 12. PV-Eingang 11. Trockener Kontakt 13. Ein-/Ausschalter 14. Batterieeingang 15. Parallele Kommunikationsports 16. Aktuelle Freigabeports 17. -
Seite 6: Installation
Installation Auspacken und Inspektion Bitte überprüfen Sie das Gerät vor der Installation. Achten Sie darauf, dass nichts in der Verpackung beschädigt ist. Sie sollten die folgenden Artikel im Paket erhalten haben: Die Einheit x 1 Bedienungsanleitung x 1 Kommunikationskabel x 1 Stromteilungskabel x 1 Paralleles Kommunikationskabel x 1 Hinweis: Die Software-CD wird nicht mehr mitgeliefert, bitte laden Sie sie bei Bedarf von der offiziellen Website herunter... -
Seite 7: Batterieanschluss
1. Montieren Sie den Batterie-Ringanschluss basierend auf dem empfohlenen Batteriekabel und der empfohlenen Anschlussgröße. 2. Schließen Sie alle Akkupacks nach Bedarf an. Es wird empfohlen, eine Batterie mit einer Kapazität von mindestens 200 Ah für SPF 3500 ES / SPF 5000 ES anzuschließen. -
Seite 8: Lithiumbatterieanschluss
Lithiumbatterieanschluss Wenn Sie den Lithium-Akku für SPF 3500 ES / SPF 5000 ES wählen, dürfen Sie nur den von uns konfigurierten Lithium-Akku verwenden. Es gibt zwei Anschlüsse an der Lithiumbatterie, dem RJ45-Anschluss des BMS und dem Stromkabel. Bitte befolgen Sie die folgenden Schritte, um den Anschluss einer Lithiumbatterie zu implementieren: 1. - Seite 9 LCD-Einstellung Um das Batterie-BMS anzuschließen, müssen Sie den Batterietyp in Programm 05 auf „LI“ einstellen. Nachdem Sie „LI“ in Programm 05 eingestellt haben, wechselt es zu Programm 36, um das Kommunikationsprotokoll auszuwählen. Sie können das RS485-Kommunikationsprotokoll von L01 bis L50 und das CAN-Kommunikationsprotokoll von L51 bis L99 auswählen.
-
Seite 10: Kommunikation Mit Batterie-Bms Im Parallelsystem
Programm eingerichtet werden Standard 20 %, 5 % ~ 50 % einstellbar Notiz:Bei Fragen zur Kommunikation mit BMS wenden Sie sich bitte an Growatt. Kommunikation mit Batterie-BMS im Parallelsystem Wenn Sie in einem Parallelsystem mit BMS kommunizieren müssen, sollten Sie sicherstellen, dass das BMS-Kommunikationskabel zwischen der Batterie und einem Wechselrichter des Parallelsystems angeschlossen ist. -
Seite 11: Achtung: Wichtig
AC-Eingangsstromquelle. Dadurch wird sichergestellt, dass der Wechselrichter während der Wartung sicher getrennt und vollständig vor Überstrom des AC-Eingangs geschützt werden kann. Die empfohlene Spezifikation des AC-Trennschalters beträgt 40 A für SPF 3500 ES und 50 A für SPF 5000 ES. -
Seite 12: Pv-Anschluss
VORSICHT:Geräte wie Klimaanlagen benötigen mindestens 2 bis 3 Minuten zum Neustart, da ausreichend Zeit zum Ausgleichen des Kältemittelgases in den Kreisläufen benötigt wird. Wenn ein Stromausfall auftritt und sich in kurzer Zeit wieder erholt, führt dies zu Schäden an Ihren angeschlossenen Geräten. Um diese Art von Schäden zu vermeiden, erkundigen Sie sich bitte vor der Installation beim Hersteller der Klimaanlage, ob diese mit einer Zeitverzögerungsfunktion ausgestattet ist. -
Seite 13: Kommunikationsverbindung
Endmontage Nachdem Sie alle Kabel angeschlossen haben, bringen Sie bitte die untere Abdeckung wieder an, indem Sie zwei Schrauben wie unten gezeigt anziehen. Kommunikationsverbindung Bitte verwenden Sie das mitgelieferte Kommunikationskabel zum Anschluss an Wechselrichter und PC. Befolgen Sie die Anweisungen auf dem Bildschirm, um die Überwachungssoftware zu installieren. -
Seite 14: Betrieb
Betrieb Einschalten / Ausschalten Sobald das Gerät richtig installiert und die Batterien richtig angeschlossen sind, drücken Sie einfach den Ein-/Ausschalter (auf dem Knopf des Gehäuses), um das Gerät einzuschalten. Bedien- und Anzeigefeld Das in der nachstehenden Tabelle dargestellte Bedien- und Anzeigefeld befindet sich auf der Vorderseite des Wechselrichters. Es umfasst drei Anzeigen, vier Funktionstasten und ein LCD-Display, das den Betriebsstatus und Informationen zur Eingangs-/ Ausgangsleistung anzeigt. -
Seite 15: Lcd-Display-Symbole
LCD-Display-Symbole Beschreibung Symbol AC-Eingangsinformationen AC-Eingangssymbol Geben Sie AC-Eingangsleistung, AC-Eingangsspannung, AC-Eingangsfrequenz, AC- Eingangsstrom an Geben Sie die Wechselstromlasten im Bypass an PV-Eingangsinformationen PV-Eingangssymbol Anzeige von PV-Leistung, PV-Spannung, PV-Strom usw Ausgabeinformationen Wechselrichter-Symbol Zeigt Ausgangsspannung, Ausgangsstrom, Ausgangsfrequenz, Wechselrichtertemperatur an Informationen laden Symbol laden Geben Sie die Leistung der Last, den Leistungsprozentsatz der Last an Zeigt an, dass eine Überlastung aufgetreten ist Zeigt an, dass ein Kurzschluss aufgetreten ist... - Seite 16 Im AC-Modus zeigt das Batteriesymbol den Batterieladestatus an Status Batteriespannung LCD Bildschirm <2 V/Zelle 4 Balken blinken abwechselnd. Der untere Balken leuchtet und die anderen drei Balken 2 ~ 2,083 V/Zelle Konstante Stromstärke blinken abwechselnd. Modus / Konstant Die beiden unteren Balken leuchten und die anderen beiden Balken 2,083 ~ 2,167 V/Zelle Spannungsmodus blinken abwechselnd.
-
Seite 17: Lcd-Einstellung
Nutzen vorhanden ist. Maximaler Ladestrom: Stellen Sie den Gesamtladestrom für Solar- und Netzladegeräte ein. SPF 3500 ES: Standard 60A, 10A~80A einstellbar SPF (Max. Ladestrom = 5000 ES: Standard 60A, 10A~100A einstellbar Netzladestrom + (Wenn LI in Programm 5 ausgewählt ist, kann dieses Programm nicht eingerichtet werden.) Solarladestrom) Gerät (Standard) -
Seite 18: Energiesparmodus
Sparmodus deaktivieren (Standard) Wenn deaktiviert, unabhängig davon, ob die angeschlossene Last niedrig oder hoch ist, wird der Ein/Aus-Status Energiesparmodus des Wechselrichterausgangs nicht beeinflusst. Sparmodus aktivieren aktivieren deaktivieren Wenn aktiviert, wird der Ausgang des Wechselrichters ausgeschaltet, wenn die angeschlossene Last ziemlich niedrig ist oder nicht erkannt wird. - Seite 19 Maximaler Netzladestrom Hinweis: Wenn der Einstellwert in Programm 02 kleiner als der in Programm 11 ist, wendet der SPF 3500 ES: Standard 30A, 0A~60A einstellbar Wechselrichter Ladestrom von SPF 5000 ES: Standard 30A, 0A~80A einstellbar Programm 02 für Netzladegerät Zurücksetzen des Spannungspunkts auf die Netzquelle, wenn in Programm 01 „SBU-Priorität“...
- Seite 20 Niedrige DC-Abschaltspannung. Wenn in Standard 42,0 V, 40,0 V ~ 48,0 V einstellbar Programm 5 Selbstdefiniert ausgewählt ist, kann dieses Programm eingerichtet Bei Erreichen einer niedrigen DC-Abschaltspannung: werden. 1) Wenn Batteriestrom nur als Stromquelle verfügbar ist, schaltet sich der Wechselrichter ab. Die niedrige DC-Abschaltspannung 2) Wenn PV-Energie und Batterieleistung verfügbar sind, lädt der Wechselrichter die wird auf den Einstellwert fixiert,...
- Seite 21 Batterieausgleich aktivieren Batterieausgleich deaktiviert (Standard) Batterieausgleich Wenn in Programm 05 „Überflutet“ oder „Benutzerdefiniert“ ausgewählt ist, kann dieses Programm eingerichtet werden. Batterieausgleich Stromspannung Standard 58,4 V, 48,0 V ~ 58,4 V einstellbar Standard 60min, 5min~900min Batterieausgleichszeit einstellbar Standard 120min, 5min~900min Timeout für Batterieausgleich einstellbar Standard 30 Tage, 1 Tag ~ 90 Tage Ausgleichsintervall...
-
Seite 22: Informationen Anzeigen
Informationen anzeigen Die LCD-Anzeigeinformationen werden abwechselnd durch Drücken der „UP“- oder „DOWN“-Taste umgeschaltet. Die wählbaren Informationen werden in der folgenden Reihenfolge umgeschaltet: Spannung, Frequenz, Strom, Leistung, Firmware-Version. LCD Bildschirm Einstellungsinformationen ① AC-Eingangsspannung ② Ausgangsspannung ③ Prozentsatz laden ④ PV-Eingangsspannung ⑤ Batteriespannung ⑥... -
Seite 23: Beschreibung Der Betriebsart
Beschreibung der Betriebsart Betriebsmodus Beschreibung LCD Bildschirm Standby-Modus / Laden durch Netz- und PV- Laden durch Dienstprogramm Energie. Energiesparmodus Notiz:*Standby-Modus: Der Wechselrichter ist Keine Ausgabe ist noch nicht eingeschaltet, aber zu diesem Zeitpunkt kann der Wechselrichter die geliefert von der Batterie ohne AC-Ausgang laden. -
Seite 24: Anleitung Zur Parallelen Installation
Parallele Installationsanleitung Einführung Dieser Wechselrichter kann parallel mit zwei verschiedenen Betriebsarten verwendet werden. 1. Parallelbetrieb einphasig mit bis zu 6 Einheiten. 2. Maximal 6 Einheiten arbeiten zusammen, um 3-Phasen-Geräte zu unterstützen. Vier Einheiten unterstützen maximal eine Phase. Notiz:Wenn das Paket ein gemeinsames Stromkabel und ein Parallelkabel enthält, wird der Wechselrichter standardmäßig parallel unterstützt Betrieb. - Seite 25 Schritt 3:Entfernen Sie die zwei Schrauben wie unten abgebildet und entfernen Sie die 2-poligen und 14-poligen Kabel. Nimm das Brett darunter heraus Kommunikationstafeln. Schritt 4:Entfernen Sie die zwei Schrauben wie unten abgebildet, um die Abdeckung der parallelen Kommunikation zu entfernen. Schritt 5:Installieren Sie die neue Parallelplatine mit 2 Schrauben fest.
- Seite 26 Montage der Einheit Wenn Sie mehrere Einheiten installieren, befolgen Sie bitte die nachstehende Tabelle. Notiz: Lassen Sie für eine gute Luftzirkulation zur Wärmeabfuhr einen Freiraum von ca. 20 cm seitlich und ca. 50cm über und unter dem Gerät. Achten Sie darauf, jede Einheit auf der gleichen Ebene zu installieren. Verdrahtungsanschluss Die Kabelgröße jedes Wechselrichters ist unten angegeben Ringklemme:...
-
Seite 27: Parallelbetrieb In Einer Phase
250A/230VAC 300A/230VAC Anmerkung 1:Sie können einen 40-A-Unterbrecher für SPF 3500 ES und einen 50-A-Unterbrecher für SPF 5000 ES für nur 1 Einheit verwenden, und jeder Wechselrichter hat einen Unterbrecher an seinem AC-Eingang. Anmerkung 2:In Bezug auf das Dreiphasensystem können Sie einen 4-poligen Unterbrecher verwenden, die Nennleistung entspricht dem Strom des Phase, die die maximalen Einheiten hat. - Seite 28 Drei Wechselrichter parallel: Netzanschluss Kommunikationsverbindung Vier Wechselrichter parallel: Netzanschluss Kommunikationsverbindung Fünf Wechselrichter parallel:...
- Seite 29 Netzanschluss Kommunikationsverbindung Sechs Wechselrichter parallel: Netzanschluss Kommunikationsverbindung...
-
Seite 30: Parallelbetrieb In Drei Phasen
Parallelbetrieb in drei Phasen WARNUNG!Alle Wechselrichter müssen an die gleichen Batterien angeschlossen werden und sicherstellen, dass jede Gruppe von Kabeln von den Wechselrichtern zu den Batterien die gleiche Länge hat. Ein Wechselrichter in jeder Phase: Netzanschluss Kommunikationsverbindung Zwei Wechselrichter in einer Phase und nur ein Wechselrichter für die restlichen Phasen: Netzanschluss Kommunikationsverbindung... - Seite 31 Zwei Wechselrichter in zwei Phasen und nur ein Wechselrichter für die verbleibende Phase: Netzanschluss Kommunikationsverbindung Drei Wechselrichter in einer Phase und nur ein Wechselrichter für die restlichen zwei Phasen: Netzanschluss Kommunikationsverbindung...
- Seite 32 Zwei Wechselrichter in jeder Phase: Netzanschluss Kommunikationsverbindung Drei Wechselrichter in einer Phase, zwei Wechselrichter in der zweiten Phase und ein Wechselrichter für die dritte Phase: Netzanschluss Kommunikationsverbindung...
-
Seite 33: Pv-Anschluss
Vier Wechselrichter in einer Phase und ein Wechselrichter für die anderen beiden Phasen: Netzanschluss Kommunikationsverbindung WARNUNG:Schließen Sie das Stromaufteilungskabel nicht zwischen Wechselrichtern an, die sich in unterschiedlichen Phasen befinden. Andernfalls können die Wechselrichter beschädigt werden. PV-Anschluss Bitte beachten Sie die Bedienungsanleitung der Einzeleinheit für den PV-Anschluss auf Seite 10. VORSICHT:Jeder Wechselrichter sollte separat an die PV-Module angeschlossen werden. -
Seite 34: Parallel In Drei Phasen
LCD-Display im Slave-Gerät LCD-Display in der Master-Einheit Notiz:Master- und Slave-Einheiten werden zufällig definiert. Schritt 4: Schalten Sie alle AC-Trennschalter der Leitungsdrähte im AC-Eingang ein. Es ist besser, alle Wechselrichter gleichzeitig mit dem Stromnetz zu verbinden. Wenn nicht, wird Warnung 15 angezeigt. LCD-Display im Slave-Gerät LCD-Display in der Master-Einheit Schritt 5: Liegt keine Störungsmeldung mehr vor, ist das Parallelsystem komplett installiert. -
Seite 35: Fehlerreferenzcode
Fehlerreferenzcode Falscher Code Fehlerereignis Symbol an Lüfter ist gesperrt Übertemperatur Batteriespannung ist zu hoch Batteriespannung ist zu niedrig Ausgang kurzgeschlossen Ausgangsspannung ist zu hoch. Überlastzeit abgelaufen Busspannung ist zu hoch Bus-Softstart fehlgeschlagen Überstrom oder Überspannung Busspannung ist zu niedrig Sanftanlauf des Wechselrichters fehlgeschlagen Über DC-Spannung im AC-Ausgang Batterieanschluss ist offen Stromsensor ausgefallen... -
Seite 36: Warnanzeige
Warnanzeige Warnung Warnereignis Hörbarer Alarm Symbol Code blinkt Piep 3 Mal pro Sekunde Der Lüfter ist gesperrt, wenn der Wechselrichter eingeschaltet ist. Übertemperatur Piepton einmal pro Sekunde Akku ist überladen Piepton einmal pro Sekunde Piepton einmal pro Sekunde Niedriger Batteriestatus Piepton einmal alle 0,5 Sekunden Überlast Piept zweimal alle 3 Sekunden... -
Seite 37: Batterieausgleich
Batterieausgleich Die Ausgleichsfunktion wurde dem Laderegler hinzugefügt. Es kehrt den Aufbau negativer chemischer Effekte wie Schichtung um, ein Zustand, bei dem die Säurekonzentration am Boden der Batterie größer ist als an der Oberseite. Der Ausgleich hilft auch, Sulfatkristalle zu entfernen, die sich möglicherweise auf den Platten angesammelt haben. -
Seite 38: Spezifikationen
Spezifikationen Tabelle 1 Technische Daten des Leitungsmodus INVERTER-MODELL LSF 3500 ES LSF 5000 ES Wellenform der Eingangsspannung Sinusförmig (Netz oder Generator) Nominale Eingangsspannung 230 VAC Niedrige Verlustspannung 170 VAC±7 V (USV); 90 VAC±7V (Haushaltsgeräte) Verlustarme Rückspannung 180 VAC±7 V (USV); 100 VAC±7V (Haushaltsgeräte) Hohe Verlustspannung 280 VAC±7V Rücklaufspannung mit hohem Verlust... -
Seite 39: Nennleistung
Tabelle 2 Spezifikationen des Wechselrichtermodus INVERTER-MODELL LSF 3500 ES LSF 5000 ES Nennleistung 5KVA/5KW 3,5 kVA/3,5 KW Reine Sinuswelle Wellenform der Ausgangsspannung 230 VAC±5% Ausgangsspannungsregelung 50Hz Ausgangsfrequenz 15.2A 21.7A Nominaler Ausgangsstrom max. Ausgangsfehlerstrom/ Dauer 80 A/ 300 μs max. Überstromschutz am Ausgang Spitzeneffizienz Überspannungschutz 5 s bei ≥... - Seite 40 Tabelle 3 Spezifikationen des Lademodus Utility-Lademodus INVERTER-MODELL LSF 3500 ES LSF 5000 ES Ladealgorithmus 3-Stufen max. AC-Ladestrom 60 Ampere(@V =230 VAC) 80 Ampere(@V =230 VAC) Massenladung 58,4 VDC Überflutete Batterie AGM / Gel-Batterie 56,4 VDC Stromspannung Schwebende Ladespannung 54 VDC Ladekurve MPPT-Solarlademodus 4500W...
-
Seite 41: Fehlerbehebung
Fehlerbehebung Problem Erläuterung LCD/LED/Summer Was ist zu tun LCD/LEDs und Summer Gerät schaltet ab 1. Akku aufladen. Die Batteriespannung ist zu niedrig. wird für 3 Sekunden Automatisch während aktiv sein und dann 2. Batterie ersetzen. (<1,91 V/Zelle) Startvorgang. komplett ab. 1. - Seite 42 1. Wenn Sie sich ohne Kommunikation mit einer Lithiumbatterie verbinden, überprüfen Sie, ob die Spannungspunkte des Programms 19 und 21 zu hoch Fehlercode 08 Busspannung ist zu hoch. für die Lithiumbatterie sind. 2. Starten Sie das Gerät neu. Wenn der Fehler erneut auftritt, wenden Sie sich bitte an das Reparaturzentrum.
